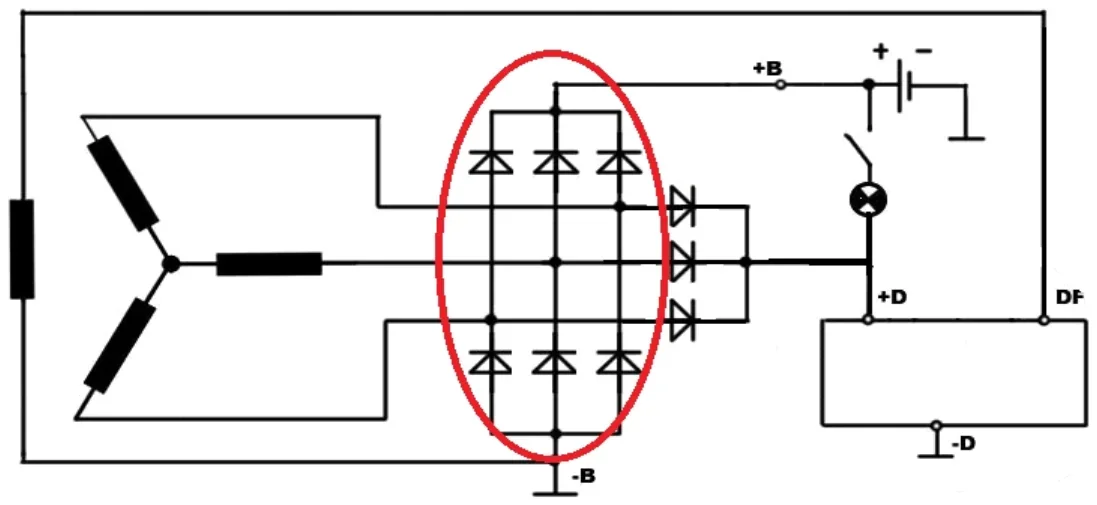

Na schemacie alternatora elipsą zaznaczono
A. układ Graetza.
B. szczotki regulatora napięcia.
C. diody obwodu wzbudzenia.
D. mostek prostowniczy alternatora.
Pytanie z egzaminu CKE, styczeń 2020 (arkusz M.12-SG-20.01).
Mostek prostowniczy alternatora jest kluczowym elementem, który odgrywa istotną rolę w konwersji prądu przemiennego (AC) na prąd stały (DC), używany w systemach elektrycznych pojazdów. W alternatorze, który generuje prąd zmienny, mostek prostowniczy składa się z czterech diod, które są połączone w typową konfigurację Graetza. Dioda w mostku prostowniczym pozwala na przepływ prądu tylko w jednym kierunku, co umożliwia prostowanie sygnału AC na DC. Dzięki zastosowaniu mostka prostowniczego, uzyskujemy stabilne napięcie stałe, które jest niezbędne do zasilania akumulatora oraz innych komponentów elektrycznych w samochodzie. W praktyce, diagnozowanie awarii mostka prostowniczego może obejmować testowanie poszczególnych diod oraz sprawdzanie ich poprawności działania. Niezawodność tego układu jest kluczowa dla prawidłowego funkcjonowania całego systemu elektrycznego pojazdu, co jest zgodne z najlepszymi praktykami w branży motoryzacyjnej.
Odpowiedzi inne niż mostek prostowniczy alternatora wskazują na powszechne nieporozumienia dotyczące działania systemów elektrycznych w pojazdach. Wybór szczotek regulatora napięcia sugeruje mylne połączenie z funkcją prostowania prądu, podczas gdy szczotki te mają za zadanie zapewnić kontakt elektryczny z wirnikiem alternatora oraz regulować napięcie wyjściowe. Z kolei opcja dotycząca układu Graetza, mimo że technicznie odnosi się do mostka prostowniczego, jest w kontekście alternatora nieprecyzyjna. W rzeczywistości, termin ten obejmuje szerszą kategorię mostków, które niekoniecznie muszą być stosowane w alternatorach. Diody obwodu wzbudzenia są z kolei elementem odpowiedzialnym za generowanie prądu, który wzbudza magnetyzm w wirniku alternatora, a więc mają zupełnie inny cel i nie są związane z prostowaniem prądu. Wiele osób myli te elementy, co może prowadzić do błędnych diagnoz i napraw. Kluczowe jest zrozumienie, że każdy z tych komponentów odgrywa odmienną, ale równie istotną rolę w funkcjonowaniu układu elektrycznego pojazdu, a ich mylenie może skutkować poważnymi konsekwencjami technicznymi.
