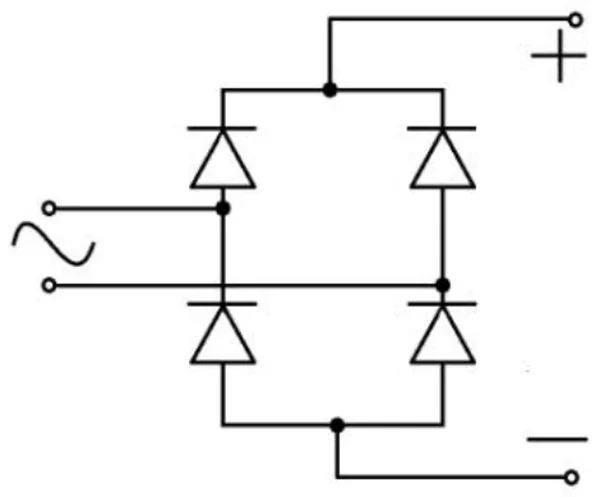

Na rysunku przedstawiono schemat układu elektronicznego, który należy zastosować do
A. włączania świateł.
B. powielania napięcia.
C. prostowania prądu.
D. wzmacniania prądu.
Pytanie z egzaminu CKE, styczeń 2015 (arkusz M.12-X-15.01).
Mostek prostowniczy Graetza, który masz na rysunku, to naprawdę ważny element, jeśli chodzi o prostowanie prądu. Działa na zasadzie diod, które przepuszczają prąd tylko w jedną stronę. Dzięki temu możemy uzyskać prąd stały z prądu zmiennego, co jest super istotne w elektronice. W praktyce używa się tego w zasilaczach, zwłaszcza kiedy potrzebujemy zamienić prąd z gniazdka na taki, który napędzi nasze urządzenia elektroniczne. Poza tym, mostki prostownicze są zgodne z różnymi normami, co sprawia, że są dość niezawodne i wydajne. Zrozumienie, jak to działa, jest kluczowe, jeśli myślisz o projektowaniu układów elektronicznych, gdzie stabilność napięcia ma duże znaczenie.
Rozumienie, jak działają układy elektroniczne, jest naprawdę ważne, jeśli chcesz tworzyć coś sensownego. Odpowiedzi, które mówią o wzmacnianiu prądu czy powielaniu napięcia, pokazują, że mogą być jakieś luki w wiedzy o mostkach prostowniczych. Wzmacnianie prądu dotyczy zwiększania sygnału, a to nie ma nic wspólnego z tym, co robi prostownik. Prostowniki mają za zadanie tylko przekształcać prąd, a nie go wzmacniać. Podobnie z powielaniem napięcia – to sprawa transformatorów, a nie prostowników. A jeśli chodzi o włączanie świateł, to bardziej dotyczy obwodów sterujących, a nie prostowania. Trzeba naprawdę zrozumieć, jakie funkcje mają różne układy, żeby dobrze wykorzystać tę wiedzę w praktyce. Edukacja w elektronice wymaga znajomości terminologii i funkcji poszczególnych elementów, żeby móc działać sprawnie w inżynierii.
