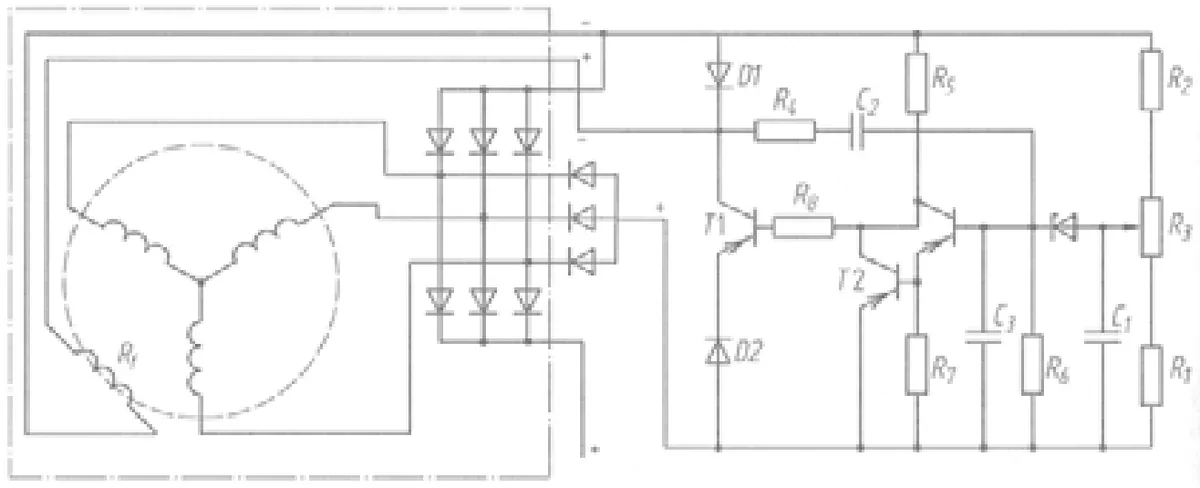

Na schemacie przedstawiono prądnicę prądu
A. stałego z regulatorem wibracyjnym.
B. przemiennego z regulatorem elektronicznym.
C. stałego z regulatorem elektronicznym.
D. przemiennego z regulatorem wibracyjnym.
Pytanie z egzaminu CKE, czerwiec 2014 (arkusz M.12-X-14.05).
Odpowiedź jest poprawna, ponieważ na schemacie przedstawiona jest prądnica prądu przemiennego, co można zidentyfikować po obecności diod prostowniczych tworzących mostek Graetza. Mostek Graetza jest powszechnie stosowany w układach prostujących prąd przemienny, co pozwala na uzyskanie prądu stałego z prądu przemiennego. Dodatkowo, elementy elektroniczne, takie jak tranzystory, wskazują na zastosowanie regulatora elektronicznego, który zapewnia stabilizację napięcia oraz poprawia efektywność energetyczną. Przykłady zastosowania takich prądnic można znaleźć w generatorach prądu, które dostarczają energię do domów i przemysłu. Regulacja napięcia w prądnicach prądu przemiennego ma kluczowe znaczenie w zapewnieniu jakości energii, co jest zgodne z normami IEC 61000, które dotyczą kompatybilności elektromagnetycznej. W praktyce, nowoczesne systemy zasilania korzystają z rozwiązań elektronicznych, które są bardziej niezawodne i efektywne niż starsze, mechaniczne metody regulacji.
Wybór odpowiedzi dotyczącej prądnicy przemiennego z regulatorem wibracyjnym lub czynnika stałego z regulatorem wibracyjnym jest błędny, ponieważ te koncepcje opierają się na nieprawidłowym zrozumieniu funkcji i struktury prądnic. Prądnice prądu stałego zazwyczaj nie wykorzystują mostka Graetza, który jest specyficzny dla układów prądu przemiennego. Zastosowanie regulatora wibracyjnego, który w rzeczywistości odnosi się do starszych typów regulatorów opartych na mechanicznych drganiach, nie jest odpowiednie dla nowoczesnych rozwiązań. Regulator wibracyjny ma wiele ograniczeń, w tym niską dokładność i podatność na zmiany warunków otoczenia, co sprawia, że nie jest on standardem w nowoczesnych systemach. Ponadto, prądnice z regulatorem elektronicznym są wydajniejsze, co zostało potwierdzone przez różne badania branżowe, w tym normy IEC dotyczące wydajności energetycznej. Typowym błędem myślowym jest mylenie prądu stałego z przemiennym oraz nieodróżnianie różnych typów regulatorów, co może prowadzić do nieprawidłowych wniosków o funkcjonalności i zastosowaniu tych urządzeń. Zrozumienie różnic między tymi typami prądnicy oraz ich regulatorami jest kluczowe dla właściwego stosowania technologii w praktyce.
