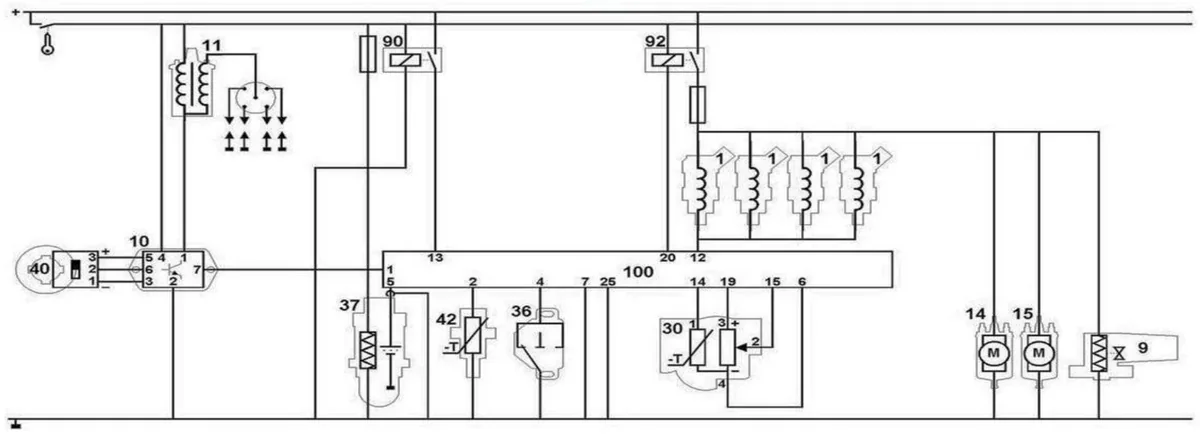

Na schemacie układu sterowania elementy oznaczone cyfrą 1 to
A. świece zapłonowe.
B. czujniki spalania stukowego.
C. cewki wysokiego napięcia.
D. wtryskiwacze paliwa.
Pytanie z egzaminu CKE, czerwiec 2018 (arkusz M.12-X-18.06).
Elementy oznaczone cyfrą 1 na schemacie to wtryskiwacze paliwa, co można stwierdzić na podstawie ich charakterystycznego kształtu oraz rozmieszczenia względem cylindrów silnika. Wtryskiwacze mają kluczowe znaczenie w systemie zasilania silnika spalinowego, ponieważ odpowiadają za precyzyjne wtryskiwanie paliwa do komory spalania. Ich optymalna praca jest niezbędna do zapewnienia efektywności spalania, co wpływa na osiągi silnika oraz emisję spalin. W nowoczesnych silnikach, wtryskiwacze są często sterowane elektronicznie, co pozwala na dostosowanie dawki paliwa do bieżących warunków pracy silnika. Wtryskiwacze mogą być także częścią bardziej złożonych systemów, jak np. systemy wtrysku bezpośredniego, które zwiększają efektywność spalania i zmniejszają emisję szkodliwych substancji. Ich poprawne działanie jest kluczowe dla utrzymania zgodności z normami emisji, dlatego wiedza na temat ich identyfikacji i funkcji jest istotna zarówno dla mechaników, jak i inżynierów.
Zidentyfikowanie elementów na schemacie układu sterowania może być mylące, zwłaszcza jeśli nie rozumie się podstawowych funkcji poszczególnych komponentów. W przypadku czujników spalania stukowego, są one odpowiedzialne za monitorowanie drgań silnika, co pozwala na zapobieganie uszkodzeniom silnika w wyniku spalania stukowego. Te elementy zazwyczaj są umieszczone w innej lokalizacji i mają inne oznaczenia, co czyni je łatwymi do odróżnienia od wtryskiwaczy paliwa. Świece zapłonowe, które służą do inicjacji procesu spalania w silnikach benzynowych, również mają różne kształty i lokalizacje w porównaniu do wtryskiwaczy. Podobnie, cewki wysokiego napięcia, które odpowiadają za generowanie iskry w silnikach, są innego rodzaju komponentami i ich identyfikacja wymaga znajomości schematów elektrycznych. Wtryskiwacze paliwa, z drugiej strony, są elementami bezpośrednio związanymi z systemem dostarczania paliwa do silnika i mają bardzo specyficzne cechy, które nie są zgodne z innymi wymienionymi elementami. Warto zwrócić uwagę na szczegóły schematu, aby uniknąć mylnych interpretacji i poprawnie zidentyfikować każde z komponentów oraz ich funkcje w układzie sterowania silnikiem. Zrozumienie tych różnic jest kluczowe dla skutecznego diagnozowania i naprawy systemów silnikowych.
