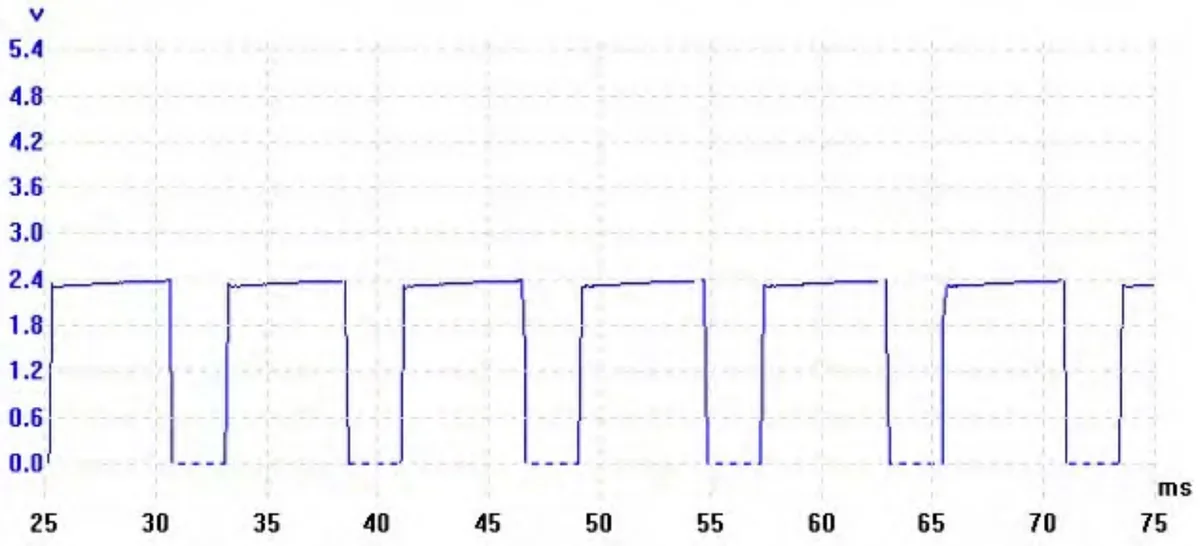

Na wykresie przedstawiony jest sygnał wyjściowy z czujnika
A. termistorowego.
B. hallotronowego.
C. indukcyjnego.
D. piezoelektrycznego.
Pytanie z egzaminu CKE, styczeń 2018 (arkusz M.12-X-18.01).
Czujniki hallotronowe są kluczowymi elementami w wielu systemach automatyki i kontroli, ponieważ skutecznie wykrywają pola magnetyczne. Sygnał wyjściowy, który widzisz na wykresie, ma charakterystykę cyfrową, co jest charakterystyczne dla czujników hallotronowych. Tego typu urządzenia działają na podstawie efektu Halla, który polega na generowaniu napięcia w przewodniku, gdy przepływa przez niego prąd w obecności pola magnetycznego. Dzięki tej właściwości, czujniki hallotronowe są szeroko stosowane w aplikacjach takich jak pomiar prędkości obrotowej silników, detekcja położenia i w systemach ABS w pojazdach. Stosowanie czujników hallotronowych zapewnia wysoką precyzję i niezawodność, co jest zgodne z obowiązującymi normami w branży automatyki. Warto zaznaczyć, że czujniki te wytwarzają sygnał prostokątny, co ułatwia ich integrację z systemami cyfrowymi. W związku z tym, ich zastosowanie w nowoczesnych rozwiązaniach inżynieryjnych jest bardzo powszechne, co czyni je wartościowym elementem w szerokim zakresie aplikacji.
Wybór odpowiedzi nieprawidłowej może wynikać z nieporozumienia dotyczącego charakterystyki sygnałów generowanych przez różne rodzaje czujników. Na przykład, czujniki indukcyjne generują sygnał, który jest zależny od zmieniającego się pola elektromagnetycznego, co skutkuje sygnałem analogowym. Sygnał ten ma charakter bardziej ciągły, a nie prostokątny, jak ten z czujników hallotronowych. Z kolei czujniki termistorowe działają na zasadzie zmiany oporu w zależności od temperatury, generując sygnał, który również ma inną charakterystykę - często jest to sygnał analogowy, który wymaga dalszego przetwarzania, aby móc go zinterpretować w kontekście cyfrowym. Natomiast czujniki piezoelektryczne koncentrują się na pomiarze ciśnień i wibracji, generując sygnały elektryczne w odpowiedzi na mechaniczne odkształcenia, co również nie odpowiada charakterystyce prostokątnej. W historii technologii czujników, ważne jest zrozumienie, że różne rodzaje czujników mają swoje specyficzne zastosowania i ograniczenia, które wpływają na wybór odpowiedniego rozwiązania w danej aplikacji. Dlatego kluczowe jest nie tylko zrozumienie działania konkretnego czujnika, ale także umiejętność oceny, który z nich najlepiej odpowiada danemu zadaniu. Prawidłowe rozpoznanie i zastosowanie czujnika hallotronowego w odpowiednich warunkach jest kluczowe dla uzyskania precyzyjnych wyników w systemach automatyki.
