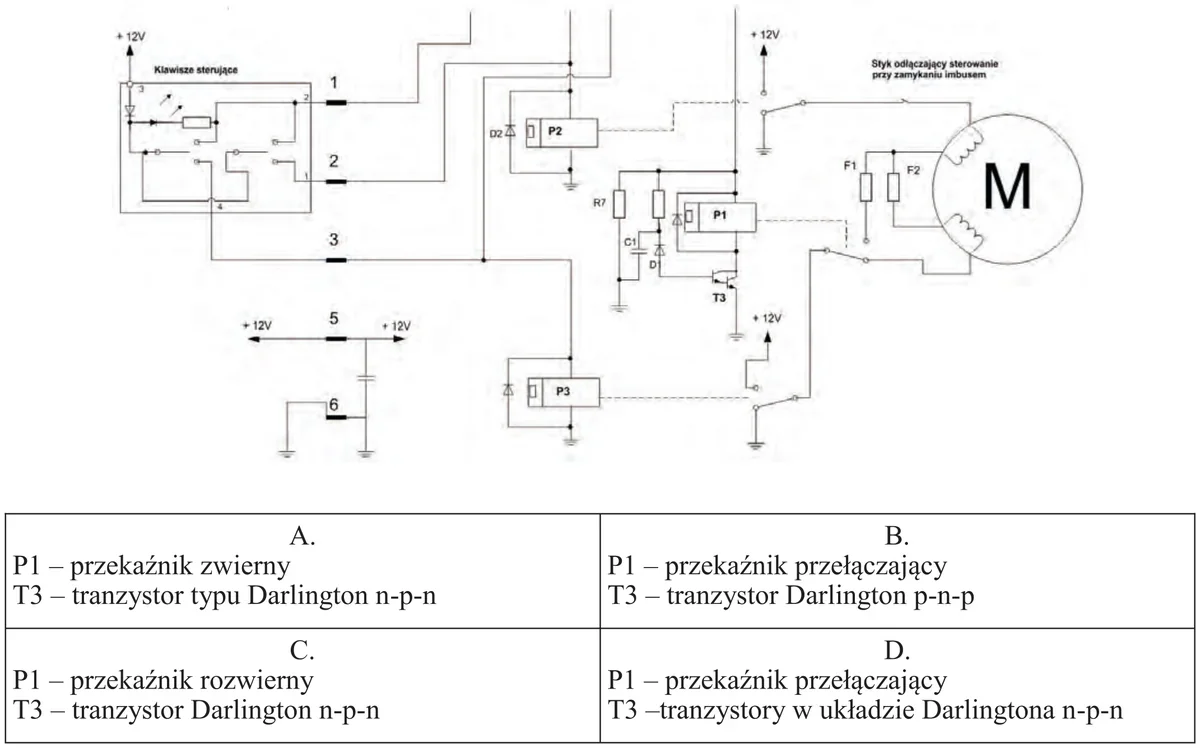

Na schemacie ideowym przedstawiono fragment układu sterowania szyberdachem, w którym uszkodzony jest przekaźnik P1 oraz tranzystor T3. Zidentyfikuj elementy do wymiany.
D.
A.
B.
C.
Pytanie z egzaminu CKE, styczeń 2017 (arkusz M.12-X-17.01).
Wybór wariantu D jest w porządku, bo uwzględnia, że musisz wymienić zarówno przekaźnik P1, jak i tranzystor T3, które na schemacie widać jako uszkodzone. Przekaźniki są naprawdę ważne w układach sterowania, bo pozwalają na zdalne włączanie i wyłączanie obwodów. W tym przypadku przekaźnik P1 jest niezbędny, żeby szyberdach działał jak należy. Co do tranzystora T3, zastosowanie go w układzie Darlingtona p-n-p ma sens, bo zwiększa wzmocnienie prądowe, a to jest ważne, kiedy potrzebujemy więcej mocy. Jak te elementy są zepsute, to nie tylko szyberdach może źle działać, ale mogą się też pojawić inne problemy w systemie. Na przykład, jeśli przekaźnik nie działa jak trzeba, to szyberdach może się otwierać lub zamykać sam, co nie jest bezpieczne. Dlatego wymiana uszkodzonych części to klucz do zachowania bezpieczeństwa i niezawodności systemu.
Wybór innych opcji, jak A, B czy C, pokazuje, że nie do końca rozumiesz, jak działają przekaźniki i tranzystory w układzie sterującym. W układzie szyberdachu ważne jest, żeby zrozumieć, że awaria przekaźnika P1 i tranzystora T3 ma bezpośredni wpływ na funkcjonowanie całego systemu. Gdy decydujesz, które komponenty wymienić, musisz bazować na tym, co naprawdę robią w obwodzie, a nie na domysłach. Na przykład, jeśli wybierzesz niewłaściwy przekaźnik, to nowy element może nie podołać wymaganiom prądowym czy napięciowym, co może prowadzić do awarii. Jeśli nie uwzględnisz tranzystora T3, to zabraknie wzmocnienia sygnału, co jest kluczowe dla działania układu. Zdarza się, że początkujący uczniowie nie widzą całej dynamiki układu i przez to podejmują niewłaściwe decyzje przy wymianie elementów. Dobra analiza schematu oraz zrozumienie, jak działają poszczególne komponenty, to podstawa skutecznej naprawy, więc warto nad tym popracować.
