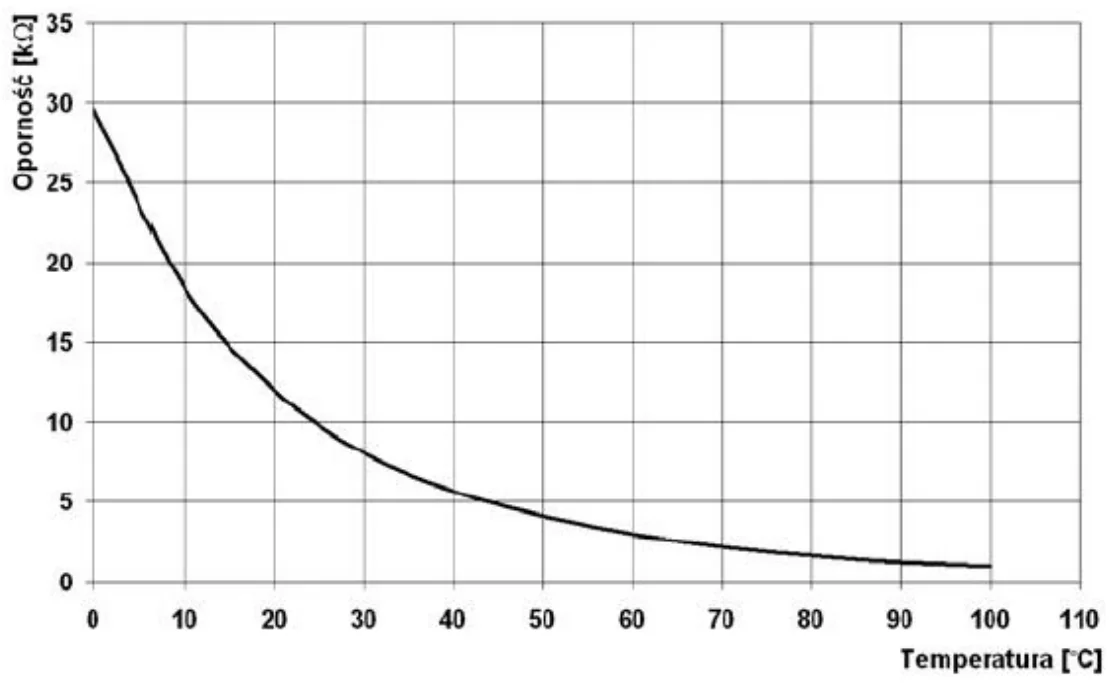

Pomiary stanów pracy termistora NTC przedstawione na charakterystyce świadczą o jego
A. niesprawności w zakresie 50÷100°C.
B. sprawności.
C. niesprawności.
D. sprawności w zakresie 0÷50°C.
Pytanie z egzaminu CKE, styczeń 2017 (arkusz M.12-X-17.01).
Odpowiedź wskazująca na sprawność termistora NTC jest prawidłowa, ponieważ charakteryzuje się on tym, że jego oporność maleje wraz ze wzrostem temperatury. Jest to kluczowy aspekt działania termistorów NTC, wykorzystywanych w różnych zastosowaniach, takich jak czujniki temperatury czy elementy zabezpieczające. Pomiar oporności termistora NTC w różnych temperaturach powinien wykazywać liniowy spadek wartości, co potwierdza jego prawidłowe funkcjonowanie. W praktyce, takie komponenty są często stosowane w systemach regulacji temperatury oraz w obwodach elektronicznych, które wymagają precyzyjnego pomiaru ciepła. Aby zachować wysoką jakość pomiaru, niezwykle istotne jest przestrzeganie standardów takich jak IEC 60747, które określają wymagania dla elementów półprzewodnikowych. W związku z tym, znając charakterystykę NTC, inżynierowie mogą podejmować świadome decyzje dotyczące wyboru odpowiednich komponentów w projektach elektronicznych.
Wybór odpowiedzi wskazującej na niesprawność termistora NTC może wynikać z mylnego zrozumienia zasad działania tego typu elementów. Termistor NTC, z definicji, charakteryzuje się spadkiem oporności w miarę wzrostu temperatury, co jest zjawiskiem typowym dla tego typu czujników. Wybierając odpowiedź sugerującą niesprawność, można błędnie założyć, że jego oporność rośnie przy wzroście temperatury, co jest niezgodne z podstawowymi zasadami fizyki półprzewodników. Ponadto, w przypadku wskazania niesprawności w określonym zakresie temperatur, pojawia się problem związany z niewłaściwą interpretacją danych pomiarowych. Kluczowe jest, aby użytkownicy zdawali sobie sprawę, że wszelkie anomalie w pomiarach mogą wynikać z nieprawidłowego podłączenia termistora, zniszczenia elementu lub też błędów w samym układzie pomiarowym, a niekoniecznie z faktycznej niesprawności samego termistora. Na przykład, zastosowanie nieodpowiedniego układu pomiarowego może prowadzić do błędnych wyników, co z kolei może spowodować fałszywe wnioski dotyczące działania termistora. W kontekście standardów, ważne jest ścisłe przestrzeganie wskazówek dotyczących instalacji i kalibracji, aby uniknąć takich sytuacji. Każdy błąd w podejściu do analizy danych pomiarowych może prowadzić do poważnych konsekwencji w różnych zastosowaniach, od automatyki przemysłowej po urządzenia medyczne.
