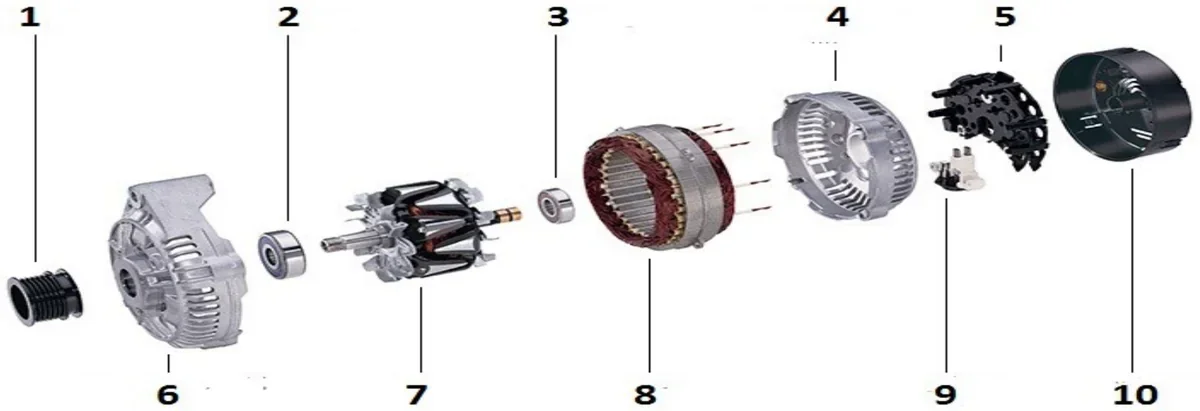

Uzwojenie wzbudzenia w alternatorze znajduje się w podzespole oznaczonym cyfrą
A. 5
B. 8
C. 7
D. 9
Pytanie z egzaminu CKE, styczeń 2020 (arkusz M.12-SG-20.01).
Uzwojenie wzbudzenia w alternatorze rzeczywiście znajduje się w elemencie oznaczonym cyfrą 7, który przedstawia rotor alternatora. Uzwojenie wzbudzenia jest kluczowym komponentem, ponieważ jego zadaniem jest generowanie pola magnetycznego. To pole jest niezbędne do indukowania napięcia w stojanie, co jest podstawą działania alternatora w systemach ładowania w pojazdach. W praktyce, uzwojenie wzbudzenia działa na zasadzie elektromagnetyzmu, gdzie przepływ prądu przez uzwojenie tworzy pole magnetyczne, które ma bezpośredni wpływ na efektywność i wydajność alternatora. W branży motoryzacyjnej standardem jest, aby uzwojenia były projektowane zgodnie z normami, które zapewniają ich trwałość oraz efektywność energetyczną. Dlatego zrozumienie roli uzwojenia wzbudzenia w alternatorze jest kluczowe dla techników i inżynierów zajmujących się naprawą i konserwacją układów elektrycznych w pojazdach.
Wybór niewłaściwej odpowiedzi może wynikać z nieporozumień dotyczących struktury alternatora oraz funkcji poszczególnych jego elementów. Odpowiedzi wskazujące na numery 5, 8 czy 9 często mylą się w kontekście lokalizacji uzwojenia wzbudzenia, co może prowadzić do błędnych wniosków. Na przykład, numer 5 zazwyczaj odnosi się do innego komponentu alternatora, takim jak wirnik lub elementy prostownicze, które nie mają bezpośredniego wpływu na wytwarzanie pola magnetycznego. Numer 8 może być utożsamiany z elementami mechanicznymi, które także nie są związane z funkcją wzbudzenia. Z kolei numer 9 może wskazywać na dodatkowe komponenty, które są odpowiedzialne za stabilizację napięcia, co jest mylnym zrozumieniem ich roli w systemie. Zrozumienie, że uzwojenie wzbudzenia jest kluczowe dla generacji prądu i że znajduje się w rotorze, a nie w innych częściach alternatora, jest fundamentalne dla właściwego podejścia do konstrukcji oraz diagnostyki systemów elektrycznych. Typowe błędy myślowe obejmują nadmierne uproszczenie struktury alternatora i ignorowanie zasad działania elektromagnetyzmu, co może prowadzić do niepoprawnych interpretacji funkcji jego komponentów.
