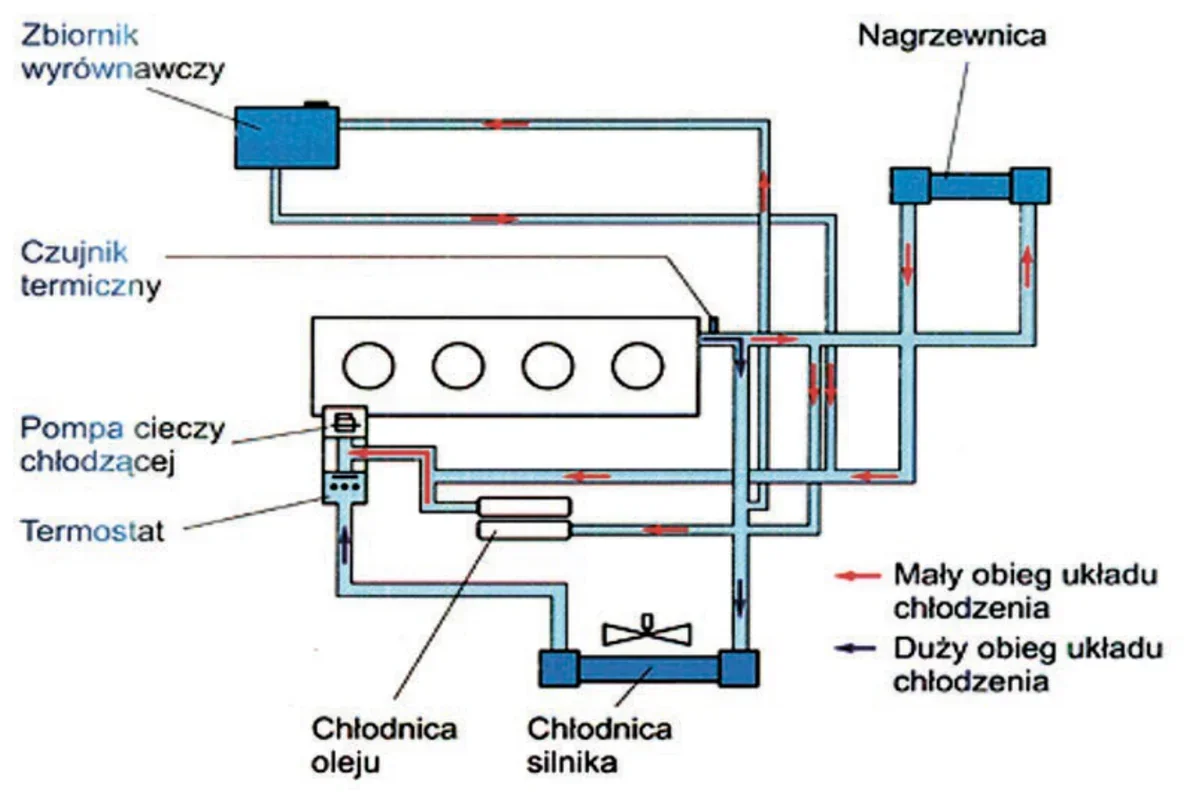

Na rysunku przedstawiono schemat układu
A. zasilania silnika.
B. chłodzenia bezpośredniego.
C. smarowania silnika.
D. chłodzenia pośredniego.
Pytanie z egzaminu CKE, styczeń 2016 (arkusz M.18-X-16.01).
Układ chłodzenia pośredniego jest kluczowym elementem w wielu silnikach, szczególnie w pojazdach mechanicznych i maszynach przemysłowych. Schemat przedstawia zastosowanie dwóch chłodnic: chłodnicy oleju i chłodnicy silnika, co jest istotnym wskaźnikiem, że mamy do czynienia z chłodzeniem pośrednim. W tym układzie ciecz chłodząca krąży przez silnik, odbierając ciepło, a następnie przemieszcza się do chłodnicy. Tam, w wyniku kontaktu z powietrzem, ciepło jest odprowadzane do otoczenia. Takie rozwiązania są powszechnie stosowane w nowoczesnych silnikach, aby zapewnić efektywne zarządzanie temperaturą, co przyczynia się do wydajności oraz wydłużenia żywotności jednostki napędowej. W praktyce układy chłodzenia pośredniego są projektowane zgodnie z normami branżowymi, co pozwala na optymalne działanie w różnych warunkach eksploatacyjnych i minimalizuje ryzyko przegrzania silnika, co jest kluczowe dla bezpieczeństwa i sprawności pojazdu.
Zrozumienie, jak działają różne układy chłodzenia, jest istotne dla prawidłowej diagnostyki i konserwacji silników. Wybór odpowiedzi dotyczących chłodzenia bezpośredniego, zasilania silnika lub smarowania silnika może wskazywać na szereg nieporozumień w zakresie terminologii i funkcji poszczególnych systemów. Układ chłodzenia bezpośredniego, chociaż również używany w niektórych aplikacjach, nie wykorzystuje cieczy chłodzącej do pośredniego przekazywania ciepła. Zamiast tego, w tym układzie ciecz chłodząca styka się bezpośrednio z elementami silnika, co jest często mniej efektywne w kontekście zarządzania temperaturą, zwłaszcza w silnikach o dużej mocy. Zasilanie silnika odnosi się do systemu, który dostarcza paliwo i powietrze do komory spalania, a nie do jego chłodzenia. Takie pomylenie funkcji może prowadzić do błędnych wniosków co do działania silnika. Podobnie smarowanie silnika dotyczy układu, który z kolei ma na celu zmniejszenie tarcia między ruchomymi częściami, a nie zarządzanie temperaturą. Kluczowym błędem myślowym jest więc mylenie funkcji chłodzenia z innymi systemami, co może prowadzić do poważnych konsekwencji w kontekście eksploatacji pojazdów i ich trwałości. Właściwe zrozumienie układów chłodzenia, w tym ich podziału na pośrednie i bezpośrednie, jest zatem niezbędne dla każdego, kto zajmuje się mechaniką pojazdową.
