Rysunek przedstawia sposób kontroli
A. wysokości wzniosu krzywki wałka rozrządu.
B. drożności kanału olejowego.
C. luzu w panewkach.
D. chropowatości powierzchni.
Pytanie z egzaminu CKE, czerwiec 2014 (arkusz M.42-X-14.05).

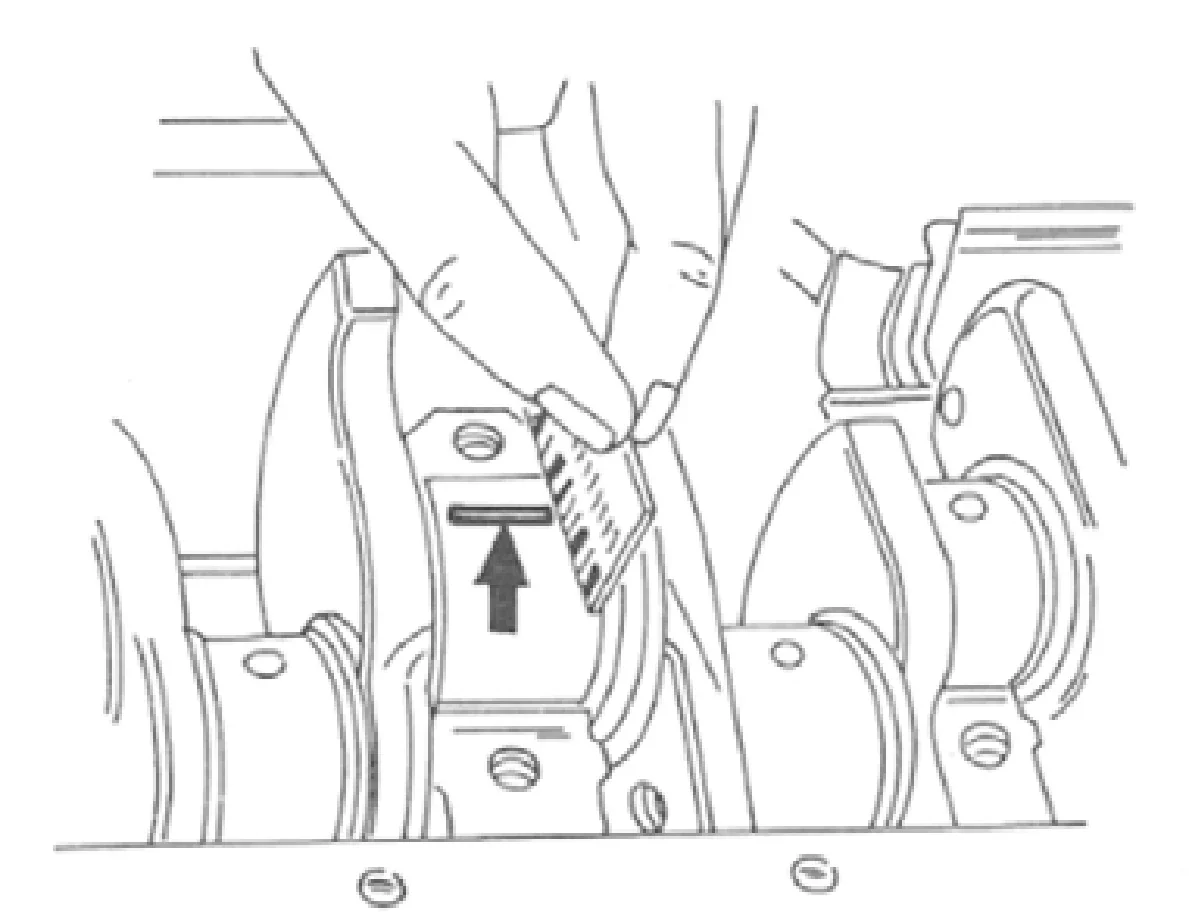

Odpowiedź 'luz w panewkach' jest poprawna, ponieważ na rysunku przedstawiono proces pomiaru luzu w łożyskach korbowodowych. Kontrola luzu jest kluczowym etapem w montażu silników spalinowych, gdzie zbyt mały lub zbyt duży luz może prowadzić do szybszego zużycia elementów, a nawet awarii silnika. Do pomiaru luzu w łożyskach często stosuje się plastigage, czyli cienki pasek materiału, który po umieszczeniu na wałku korbowym i zmontowaniu korbowodu, ulega ściskaniu. Po demontażu można dokładnie odczytać szerokość spłaszczonego plastigage'a, co pozwala na precyzyjne określenie luzu. Przykładowo, w przypadku silników wyścigowych, gdzie tolerancje luzów są niezwykle istotne dla osiągów, regularne kontrole luzu w panewkach mogą znacząco wpłynąć na trwałość i efektywność jednostki napędowej. Praktyczne zastosowanie tej techniki jest zgodne z najlepszymi praktykami inżynieryjnymi, które podkreślają znaczenie precyzyjnych pomiarów w diagnostyce silników.
Odpowiedzi dotyczące chropowatości powierzchni, drożności kanału olejowego oraz wysokości wzniosu krzywki wałka rozrządu wskazują na pewne nieporozumienia związane z kontrolą luzu w panewkach. Chropowatość powierzchni odnosi się do jakości powierzchni elementów, które mają wpływ na tarcie i zużycie, ale nie jest bezpośrednio związana z kontrolą luzu w łożyskach. Z kolei kontrola drożności kanału olejowego dotyczy zapewnienia odpowiedniego przepływu oleju w silniku, co jest istotne dla smarowania, ale nie ma bezpośredniego wpływu na pomiar luzu w panewkach. Wysokość wzniosu krzywki wałka rozrządu to parametr konstrukcyjny, który wpływa na cykl pracy silnika, ale nie ma nic wspólnego z kontrolą luzu w łożyskach. Te odpowiedzi pokazują, jak ważne jest zrozumienie kontekstu technicznego, ponieważ pominięcie kluczowych aspektów może prowadzić do błędnych wniosków. Należy pamiętać, że każdy z tych parametrów może być istotny w różnych kontekstach, ale nie wszystkie mają zastosowanie w danym przypadku. Kluczową umiejętnością inżynierską jest umiejętność wyodrębnienia istotnych informacji z szerszego kontekstu, aby podejmować właściwe decyzje w diagnostyce i konserwacji silników.
