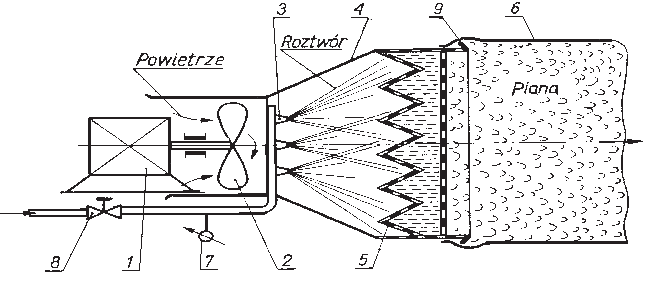

Jaki element agregatu piany lekkiej został oznaczony cyfrą 3?
Element oznaczony cyfrą 3 to dysze rozpylające. W agregacie piany lekkiej ich zadaniem jest rozprowadzenie roztworu środka pianotwórczego w postaci drobnych kropel na strumień powietrza oraz na powierzchnię siatki albo płaszcza spieniającego. Dzięki temu roztwór ma dużą powierzchnię kontaktu z powietrzem, a piana może powstawać równomiernie i z odpowiednią liczbą spienienia. W praktyce ma to duże znaczenie, bo źle działające albo zabrudzone dysze dadzą pianę wodnistą, ciężką i mało skuteczną przy wypełnianiu kubatur, piwnic czy kanałów technologicznych. Z mojego doświadczenia najłatwiej zapamiętać to tak: wentylator daje powietrze, dysze podają roztwór, a płaszcz lub siatka pomaga go spienić. Dobre praktyki eksploatacyjne wymagają kontroli drożności dysz, właściwego stężenia środka pianotwórczego oraz zgodności pracy agregatu z zaleceniami producenta i zasadami stosowania środków gaśniczych, podobnie jak przy sprzęcie opisanym w normach i instrukcjach PSP.
W tym rysunku łatwo pomylić części agregatu, bo wszystkie elementy są ustawione po kolei i razem tworzą jeden układ do wytwarzania piany lekkiej. Dyfuzor kojarzy się z miejscem, gdzie strumień się rozszerza i rozprowadza, więc ktoś może uznać, że skoro na schemacie widać rozchodzący się stożek cieczy, to chodzi właśnie o dyfuzor. To jednak nie jest trafne rozpoznanie elementu numer 3. Dyfuzor jest związany raczej z kształtowaniem przepływu powietrza lub mieszaniny, a nie z samym wtryskiem roztworu pianotwórczego. Gardziel to z kolei zwężony odcinek, typowy dla urządzeń zasysających lub mieszających na zasadzie różnicy ciśnień, jak w prądownicach pianowych czy dozownikach. Na rysunku numer 3 wskazuje elementy, które fizycznie rozpylają roztwór, a nie zwężkę przepływową. Płaszcz spieniający znajduje się dalej, tam gdzie krople roztworu i powietrze tworzą już masę piany na siatce lub perforowanej powierzchni. Typowy błąd myślowy polega na patrzeniu na efekt końcowy, czyli pianę, zamiast na funkcję konkretnej części. W agregatach piany lekkiej trzeba rozdzielać role: powietrze jest tłoczone przez wentylator, roztwór podają dysze rozpylające, a właściwe spienienie następuje na elemencie spieniającym. Moim zdaniem to ważna wiedza praktyczna, bo podczas przeglądu sprzętu strażak musi umieć wskazać, co czyścić, co sprawdzać pod kątem zatkania i gdzie szukać przyczyny słabej jakości piany.
