Którą konstrukcję szkieletową przedstawiono na schemacie?

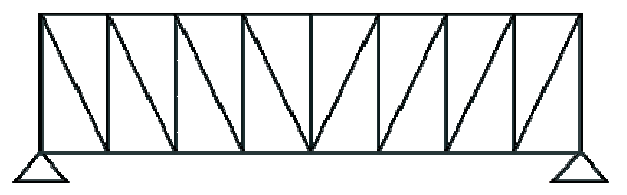

Na schemacie pokazano wiązar stalowy, czyli kratową konstrukcję nośną złożoną z pasów, słupków i krzyżulców. Widać tu górny i dolny pas, pionowe elementy dzielące konstrukcję na pola oraz ukośne pręty tworzące układ trójkątów. To właśnie trójkątowanie jest bardzo charakterystyczne dla wiązarów, bo trójkąt jako figura geometryczna jest sztywny i dobrze przenosi obciążenia. W praktyce taki element może pracować jako belka kratowa pod dach hali, pomost, zadaszenie magazynu albo konstrukcja wsporcza większej rozpiętości. Moim zdaniem najłatwiej zapamiętać to tak: jeśli schemat wygląda jak mostek z pasami i ukośnymi prętami, to bardzo często jest to wiązar kratowy. Stalowe wiązary projektuje się zwykle według zasad Eurokodu, np. PN-EN 1993 dla konstrukcji stalowych oraz PN-EN 1991 dla oddziaływań. Ważne jest też wykonanie węzłów, spoin, śrub i zabezpieczenie antykorozyjne oraz przeciwpożarowe. W działaniach ratowniczych taka wiedza też się przydaje, bo stal przy wysokiej temperaturze szybko traci nośność i może się odkształcać, nawet bez widocznego przepalenia. Dlatego w halach stalowych trzeba zwracać uwagę na ugięcia dachu, trzaski, wyboczenia prętów i stan podpór.
Na rysunku nie przedstawiono samego węzła przegubowego, bo węzeł byłby pojedynczym miejscem połączenia prętów, a nie całą rozpiętą konstrukcją opartą na podporach. Częsty błąd polega na tym, że ktoś zauważa połączenia prętów i od razu myśli o przegubach. W kratownicach faktycznie w obliczeniach często przyjmuje się węzły jako przegubowe, żeby pręty przenosiły głównie siły osiowe, ale to nie znaczy, że cały schemat nazywa się węzłem przegubowym. To tak jakby nazwać cały samochód śrubą, bo ma śruby w kołach. Dźwigar podwójny też nie pasuje najlepiej, bo ta nazwa sugeruje konkretny układ dwóch dźwigarów lub element złożony, a na schemacie widać klasyczną kratownicę z pasem górnym, pasem dolnym, słupkami i krzyżulcami. Więźba kleszczowa to z kolei drewniana konstrukcja dachowa, spotykana w budynkach tradycyjnych, gdzie występują krokwie, jętki, kleszcze, płatwie i słupy. Jej geometria oraz sposób pracy są inne niż w stalowym wiązarze kratowym. Tutaj dominują proste pręty tworzące powtarzalne trójkątne pola, a całość opiera się na podporach jak belka kratowa. W praktyce rozpoznanie tego ma znaczenie nie tylko na rysunku technicznym. Podczas oględzin hali, magazynu czy wiaty trzeba umieć odróżnić kratownicowy wiązar stalowy od więźby drewnianej, bo inaczej ocenia się odporność ogniową, możliwe deformacje i ryzyko zawalenia. Z mojego doświadczenia, najwięcej pomyłek bierze się z patrzenia na pojedynczy detal zamiast na cały układ konstrukcyjny.
