Który sprzęt wykorzystywany w działaniach ratowniczo-gaśniczych przedstawiono na rysunku?

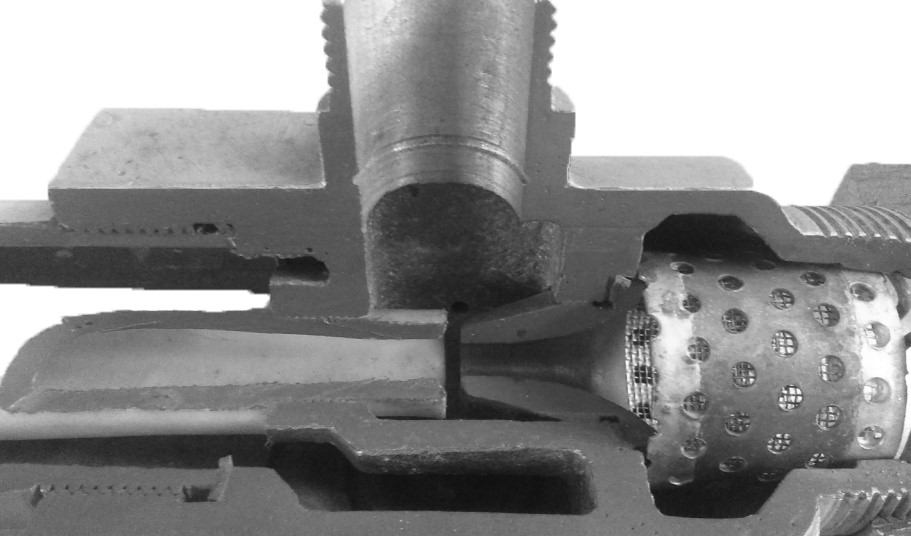

Na rysunku pokazano przekrój zasysacza liniowego, czyli armatury wodno-pianowej służącej do zasysania środka pianotwórczego do strumienia wody. Kluczowa jest tu zasada zwężki Venturiego: przepływająca pod ciśnieniem woda przyspiesza w przewężeniu, a za nim powstaje podciśnienie, które zasysa koncentrat pianotwórczy przez króciec ssawny. W praktyce taki zasysacz montuje się w linii wężowej między pompą lub rozdzielaczem a prądownicą pianową albo wytwornicą piany. Trzeba pamiętać, że działa poprawnie tylko przy odpowiednim ciśnieniu, przepływie i właściwym kierunku montażu, bo inaczej dozowanie będzie kiepskie albo w ogóle go nie będzie. Moim zdaniem to jeden z tych elementów sprzętu, które łatwo rozpoznać po budowie wewnętrznej: zwężka, komora mieszania i króciec do poboru środka pianotwórczego są bardzo charakterystyczne. W działaniach gaśniczych używa się go np. przy podawaniu piany ciężkiej lub średniej na pożary cieczy palnych, rozlewiska paliw czy zabezpieczenie miejsca wypadku drogowego. Dobra praktyka jest taka, aby przed użyciem sprawdzić czystość sitka, szczelność przewodu ssawnego, nastawę dozowania oraz zgodność wydajności zasysacza z prądownicą. Po pracy sprzęt należy przepłukać wodą, bo pozostałości środka pianotwórczego mogą powodować osady i problemy przy następnym użyciu.
W tym pytaniu łatwo pomylić kilka elementów sprzętu pianowego, bo wszystkie kojarzą się z pianą gaśniczą i pracują w podobnym układzie wodno-pianowym. Rysunek nie przedstawia jednak końcowego urządzenia do podawania piany, tylko element, który przygotowuje mieszaninę wody ze środkiem pianotwórczym. Wytwornica pianowa ma inną funkcję: jej zadaniem jest napowietrzenie roztworu środka pianotwórczego i wytworzenie dużej ilości piany, zwykle średniej lub lekkiej. Ma charakterystyczną konstrukcję z siatką albo układem napowietrzającym, a nie przekrój zwężki z króćcem ssawnym. Prądownica pianowa również znajduje się na końcu linii gaśniczej i służy do formowania oraz podawania strumienia piany na ognisko pożaru. Może mieć rurę pianową, dyszę i elementy napowietrzające, ale sama z siebie nie jest typowym zasysaczem koncentratu, chyba że mówimy o specjalnych rozwiązaniach z własnym dozowaniem. Typowy błąd myślowy polega na tym, że skoro w sprzęcie występuje piana, to automatycznie wybiera się prądownicę albo wytwornicę. Tu trzeba patrzeć na zasadę działania widoczną w przekroju: przewężenie, komora podciśnienia i miejsce doprowadzenia środka pianotwórczego. Wysysacz głębinowy to zupełnie inna grupa sprzętu, wykorzystywana do usuwania wody z głębszych miejsc, np. studzienek, piwnic czy wykopów, często z wykorzystaniem strumienia wody napędowej. Nie służy do dozowania środka pianotwórczego w linii gaśniczej. Z mojego doświadczenia najlepiej zapamiętać to tak: zasysacz liniowy miesza, prądownica podaje, wytwornica wytwarza pianę, a wysysacz usuwa wodę. Proste, ale w stresie na teście potrafi się pomieszać.
