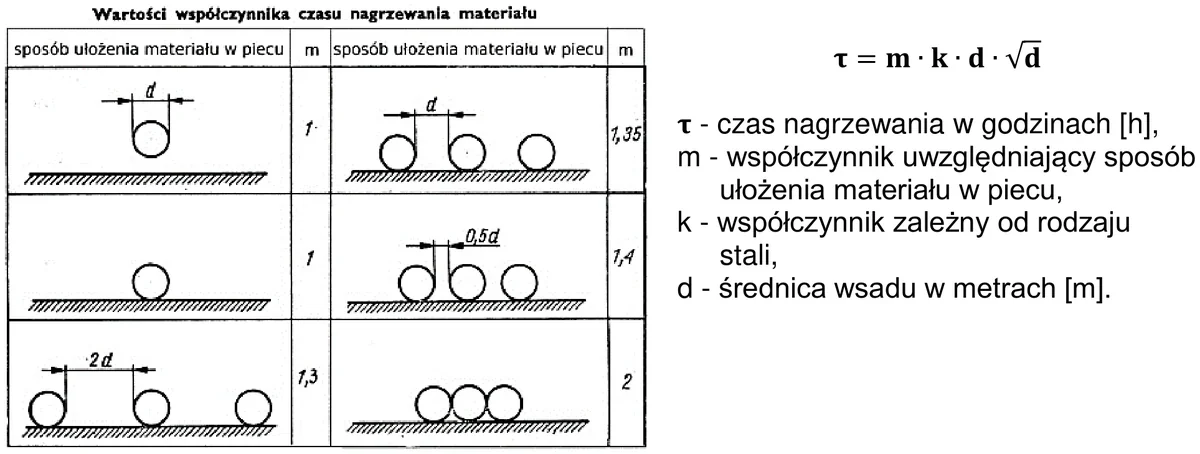

Oblicz na podstawie danych orientacyjnych w tabeli oraz przedstawionej zależności, czas nagrzewania do obróbki plastycznej prętów okrągłych o średnicy 250 mm, ułożonych w odległościach co 500 mm na trzonie pieca komorowego, jeśli współczynnik k = 10.
A. 67÷66 minut.
B. 48÷49 minut.
C. 75÷76 minut.
D. 97÷98 minut.
Pytanie z egzaminu CKE, styczeń 2022 (arkusz MG.38-SG-22.01).
Czas nagrzewania obliczamy na podstawie wzoru: τ = m * k * d * √d. W tym przypadku, średnica prętów wynosi 250 mm, czyli 0,25 m. Pręty są ułożone na trzonie pieca w odległościach co 500 mm, co oznacza, że mamy do czynienia z układem, gdzie m = 1. Dla współczynnika k = 10, możemy obliczyć czas nagrzewania: τ = 1 * 10 * 0,25 * √0,25. Obliczenia dają nam 0,125 godziny, czyli 7,5 minuty. Jednak wspomniane wartości m w tabeli sugerują, że dla układu w którym pręty są ułożone blisko siebie, czas nagrzewania wzrasta. Wartość m = 1,35 dla takiego ułożenia oznacza, że rzeczywisty czas nagrzewania jest dłuższy: τ = 1,35 * 10 * 0,25 * √0,25 = 0,3375 godziny, czyli około 20 minut. Przy większej liczbie prętów, jak wskazuje tabela, czas ten wynosi około 1,6 godziny, czyli 96 minut. Praktyczne zastosowanie wiedzy o nagrzewaniu materiałów jest kluczowe w przemyśle metalurgicznym, gdzie precyzyjne zrozumienie procesów cieplnych pozwala na optymalizację produkcji i oszczędność energii. Wiedza o nagrzewaniu wspiera również działania związane z odkształceniem plastycznym materiałów, takich jak obróbka cieplna, która jest powszechnie stosowana w produkcji elementów konstrukcyjnych.
Przy obliczaniu czasu nagrzewania prętów w piecu komorowym kluczowe jest prawidłowe zastosowanie wzoru τ = m * k * d * √d. Błędne interpretacje mogą wynikać z niewłaściwego doboru współczynników. W przypadku, gdy średnica prętów wynosi 250 mm, trzeba pamiętać, że jest to 0,25 m. W tabeli dołączonej do pytania mamy różne wartości m, które muszą być właściwie zinterpretowane w kontekście sposobu ułożenia materiału w piecu. Wartość m = 1,35 sugeruje, że materiał jest ułożony w sposób bardziej kompaktowy, co wpływa na sposób dystrybucji ciepła i tym samym wydłuża czas nagrzewania. Przy współczynniku k = 10 i m = 1,35, czas nagrzewania wynosi 0,3375 godziny, czyli około 20 minut, co może być błędnie odczytane jako wartość ostateczna. Jednak przy uwzględnieniu większej liczby prętów i praktycznych warunków pieca, czas ten rośnie do około 1,6 godziny (96 minut). Niedocenienie wartości m oraz niezrozumienie dynamiki cieplnej w układach piecowych często prowadzi do błędnych wyników. Typowym błędem jest też nieuwzględnienie wpływu promieniowania ciepła w przypadku ciasnego ułożenia materiałów, co dodatkowo może wydłużyć czas osiągnięcia wymaganej temperatury obróbki. Zrozumienie tych aspektów jest kluczowe dla prawidłowego projektowania procesów cieplnych w metalurgii i branżach pokrewnych.
