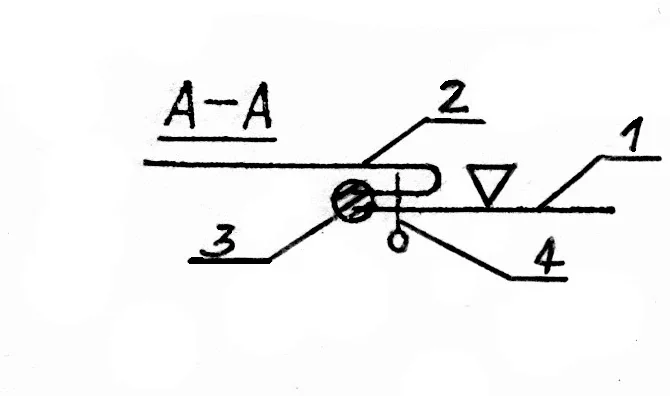

Która cyfra na przedstawionym rysunku dotyczy operacji łączenia dwóch elementów?
A. 4
B. 3
C. 1
D. 2
Pytanie z egzaminu CKE, czerwiec 2020 (arkusz AU.42-SG-20.06).
Odpowiedź 4 jest prawidłowa, ponieważ wskazuje na spoinę, która jest kluczowym elementem w procesie łączenia dwóch elementów. Spoina jest wynikiem zastosowania technik spawania, lutowania lub klejenia, które są fundamentalnymi procesami w inżynierii materiałowej oraz budownictwie. W praktyce, wybór odpowiedniej metody łączenia zależy od rodzaju materiałów, które mają być połączone, oraz wymagań dotyczących wytrzymałości konstrukcji. Na przykład, w przemyśle stalowym spawanie jest często preferowaną metodą łączenia stalowych elementów, ponieważ zapewnia wysoką wytrzymałość i trwałość połączenia. Z kolei w przypadku materiałów kompozytowych, klejenie może być bardziej skuteczne. W standardach takich jak ISO 5817 czy AWS D1.1 określono wymagania dotyczące jakości spoin, co podkreśla znaczenie tego aspektu w praktycznych zastosowaniach inżynieryjnych. Zrozumienie, gdzie i jak stosować odpowiednie techniki łączenia, jest kluczowe dla zapewnienia bezpieczeństwa i funkcjonalności konstrukcji.
Wybór innej opcji jako odpowiedzi może wynikać z nieporozumienia dotyczącego funkcji, jaką pełni ta cyfra w kontekście przedstawionego rysunku. Cyfry 1, 2 i 3 mogą wskazywać na różne elementy konstrukcyjne, takie jak strefy obciążenia lub inne części, które nie są związane z samym procesem łączenia. Na przykład, wybierając cyfrę 1, można pomyśleć, że jest to element, który pełni istotną funkcję w konstrukcji, ale nie odnosi się bezpośrednio do operacji łączenia. Podobnie, wybór cyfry 2 może sugerować, że element wskazany przez tę cyfrę pełni rolę wspierającą, podczas gdy w rzeczywistości nie ma związku z procesem łączenia. Typowym błędem myślowym jest założenie, że wszystkie elementy na rysunku są bezpośrednio związane z operacją łączenia, co prowadzi do mylnego wniosku. Aby poprawić zrozumienie tego zagadnienia, warto przyjrzeć się definicjom i zastosowaniom różnych technik łączenia oraz standardom branżowym, które określają, jak i gdzie stosować te techniki. Orientacja w tym temacie pomoże lepiej zrozumieć, jakie elementy konstrukcyjne są istotne dla konkretnej operacji i jak należy je interpretować w kontekście rysunków technicznych.
