Montaż i eksploatacja instala…
Przedstawiony na rysunku symbol graficzny oznacza w instalacjach TV
A. wzmacniacz.
B. filtr.
C. gniazdo.
D. zwrotnicę.
Filtrowanie pytań
Montaż i eksploatacja instala…
Jeżeli w instalacji telewizyjnej należy wymienić uszkodzoną zwrotnicę połączoną do anten przez wzmacniacze instalowane bezpośrednio przy antenach, to należy zwrócić szczególną uwagę na to, aby nowa zwrotnica bezwzględnie
A. blokowała przepływ prądu stałego pomiędzy wejściem i wyjściem.
B. umożliwiała przepływ prądu stałego pomiędzy wejściem i wyjściem.
C. była wyposażona w wyłącznik zasilania wzmacniacza.
D. posiadała dodatkowe gniazdo zasilania dla wzmacniacza.
Montaż i eksploatacja szeroko…
Po wykonaniu połączenia spawanego włókna optycznego miejsce spawu powinno zostać zabezpieczone
A. opaską rzepową.
B. osłonką termokurczliwą z drutem.
C. lakiem izolacyjnym.
D. taśmą izolacyjną.
Montaż i eksploatacja szeroko…
Awaria w sieci rozległej jest rozumiana jako
A. przerwanie możliwości realizowania spoczywających na urządzeniu funkcji w wyniku przekroczenia dopuszczalnej stopy błędów blokowych.
B. chwilowe pogorszenie jakości transmisji, które nie ma natychmiastowego negatywnego wpływu na jej pracę.
C. najdrobniejsze choćby stany niezgodności urządzenia lub sieci w stosunku do stanu oczekiwanego.
D. niesprawność urządzeń lub sieci, całkowicie uniemożliwiającą jej prawidłowe funkcjonowanie.
Montaż i eksploatacja szeroko…
Połączenie włókien światłowodowych z wykorzystaniem łuku elektrycznego od połączenia mechanicznego, charakteryzuje się
A. większą tłumiennością.
B. mniejszym pasmem przenoszonych fal optycznych.
C. większym pasmem przenoszonych fal optycznych.
D. mniejszą tłumiennością.
Montaż i eksploatacja instala…
Elementowa bitowa stopa błędów BER wyznaczana jest jako
A. stosunek liczby otrzymanych błędnych bitów do całkowitej liczby otrzymanych bitów.
B. różnica pomiędzy liczbą otrzymanych prawidłowych bitów, a liczbą otrzymanych błędnych bitów.
C. stosunek liczby otrzymanych błędnych bitów do liczby otrzymanych bezbłędnych bitów.
D. różnica pomiędzy całkowitą liczbą otrzymanych bitów, a liczbą otrzymanych błędnych bitów.
Montaż i eksploatacja szeroko…
W kanale zwrotnym sieci szerokopasmowej jest wymagane stosowanie modulacji odpornych na zakłócenia, do których zalicza się modulację
A. AM
B. DPCM
C. BPSK
D. FM
Montaż i eksploatacja szeroko…
Które urządzenie wykorzystywane do badania sieci światłowodowych przedstawione zostało na ilustracji?
A. Reflektometr OTDR.
B. Źródło światła widzialnego.
C. Reflektometr TDR.
D. Miernik mocy optycznej.
Montaż i eksploatacja instala…
Aby uzyskać poprawny odbiór sygnału z anteny satelitarnej wraz z konwerterem, należy dla programów z satelity Astra ustawić
A. 4 kąty – elewacji, azymutu, konwertera, uchwytu anteny.
B. 2 kąty – elewacji, azymutu.
C. 3 kąty – elewacji, azymutu, konwertera.
D. 1 kąt – azymutu.
Montaż i eksploatacja szeroko…
W transmisji światłowodowej III okno transmisyjne odpowiada fali świetlnej o długości
A. 1310 nm
B. 1550 nm
C. 1625 nm
D. 850 nm
Montaż i eksploatacja instala…
Aby podłączyć do zasilania wzmacniacz RF, znajdujący się na strychu budynku w metalowej obudowie, należy wykorzystać przewód OMY 3 x 1,5 mm². Przewód ma żyły w trzech kolorach: czarny (L) – żyła fazowa; niebieski (N) – żyła neutralna; żółto-zielony (PE) – żyła ochronna. W jaki sposób opisane żyły należy prawidłowo podłączyć do zacisków zasilających wzmacniacza?
A. Zaciski AC (L), zacisk na obudowie (N, PE)
B. Zaciski AC (N, PE), zacisk na obudowie (L)
C. Zaciski AC (L, N), zacisk na obudowie (PE)
D. Zaciski AC (L, PE), zacisk na obudowie (N)
Montaż i eksploatacja szeroko…
Transmisja z podziałem częstotliwości na tzw. kanały o określonej szerokości to transmisja
A. FDMA
B. BiDi
C. WDM
D. WDMA
Montaż i eksploatacja instala…
W który sposób należy ułożyć kable w instalacjach telewizyjnych, aby poprowadzić kabel koncentryczny pomiędzy szafą serwerową a gniazdem abonenckim?
A. Luźno po podłodze przy ścianie.
B. Dowolnie, jak najkrótszą drogą do gniazda.
C. Dowolnie, aby doprowadzić kabel do gniazda.
D. W pionie i poziomie w stosunku do ścian i stropów.
Montaż i eksploatacja szeroko…
Ciągłe monitorowanie zmian jakości transmisji cyfrowej w sieci umożliwia pomiar
A. odstępu sygnału od szumu.
B. MER.
C. BER.
D. poziomu sygnału.
Montaż i eksploatacja szeroko…
W łączach cyfrowej transmisji danych do badania jakości transmisji należy zastosować
A. selektywny miernik poziomu.
B. analizator stanów logicznych.
C. miernik mocy optycznej.
D. miernik elementowej stopy błędów.
INF.05 Pytanie 96
Montaż i eksploatacja instala…
Silne pole elektryczne najmniej oddziałuje na przesyłanie sygnałów przez instalację kablową
A. światłowodową.
B. koncentryczną.
C. symetryczną.
D. skrętkową.
Montaż i eksploatacja szeroko…
Zamieszczona ilustracja przedstawia złącze światłowodowe typu
A. FC
B. SC
C. LC
D. ST
Montaż i eksploatacja instala…
Na którym rysunku przedstawiono złącze typu F kompresyjne?
A. Rysunek 4
B. Rysunek 2
C. Rysunek 3
D. Rysunek 1
Montaż i eksploatacja instala…
Aby naprawić uszkodzony – przecięty kabel koncentryczny, należy wykonać
A. połączenie kabla za pomocą kostki zaciskowej.
B. połączenie kabla za pomocą tzw. beczki.
C. skręcenie końcówek uszkodzonego kabla i zabezpieczyć je taśmą izolacyjną.
D. lutowanie uszkodzonych końcówek kabla.
Montaż i eksploatacja instala…
Narzędzie przedstawione na rysunku przeznaczone jest do
A. ściągania powłok z włókna światłowodowego.
B. zaciskania osłony spawu światłowodowego.
C. docięcia włókna światłowodowego tuż przed wykonaniem spawu.
D. cięcia wzmocnienia kevlarowego kabla światłowodowego.
Montaż i eksploatacja szeroko…
Które z wymienionych zdarzeń oznaczono cyfrą 6 na fragmencie reflektogramu pomiaru wykonanego reflektometrem optycznym?
A. Połączenie nierozłączne.
B. Koniec światłowodu.
C. Strefę martwą.
D. Połączenie rozłączne.
Montaż i eksploatacja szeroko…
Alarmy generowane przez urządzenia cyfrowych sieci rozległych, uporządkowane od najważniejszego do najmniej ważnego, to:
A. Critical, Major, Minor, Warning
B. Warning, Hardware, Critcal, Minor
C. Critcal, Major, Invalid, Warning
D. Major, Critical, Minor, Warning
Montaż i eksploatacja instala…
Które z przedstawionych symboli oznaczają na schematach filtr pasmowy?
A. 1 i 3
B. 3 i 4
C. 1 i 2
D. 2 i 4
Montaż i eksploatacja szeroko…
W kanale dosyłowym stosowane są modulacje charakteryzujące się wysoką sprawnością, dzięki czemu umożliwiają szybką transmisję w kanale o małej szerokości. Przykładem takiej modulacji jest
A. 64QAM
B. QPSK
C. ADPCM
D. 2FSK
Montaż i eksploatacja instala…
Instalacja telewizyjna, której głównym przeznaczeniem jest dostarczenie sygnału telewizji DVB-T nadawanych na MUX-8 powinna umożliwiać przede wszystkim pracę w paśmie
A. VHF
B. CB
C. FM
D. UHF
Montaż i eksploatacja instala…

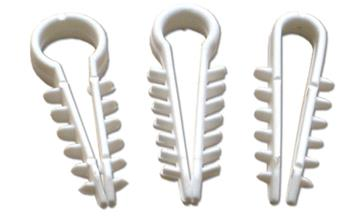

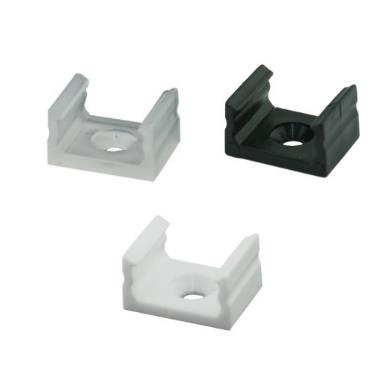

Które elementy należy zastosować, aby wykonać montaż kabli koncentrycznych na ścianie z cegieł i wykonać instalację podtynkową?
A. Elementy 1
B. Elementy 3
C. Elementy 4
D. Elementy 2
Montaż i eksploatacja szeroko…
Miara jakości transmisji w szerokopasmowych sieciach analogowych jest
A. elementowa stopa błędów.
B. poziom szumu w kanale.
C. odstęp sygnału od szumu.
D. moc sygnału odebranego.
INF.05 Pytanie 108
Montaż i eksploatacja instala…
W których warunkach powinny zostać wykonane pomiary poziomu sygnału telewizyjnego w gnieździe abonenckim, mające na celu znalezienie najlepszego kierunku ustawienia anteny wyposażonej we wzmacniacz?
A. Podłączonego napięcia zasilania wzmacniacza.
B. Odłączonej anteny.
C. Połączonej żyły sygnałowej z ekranem.
D. Odłączonego napięcia zasilania wzmacniacza.
Montaż i eksploatacja szeroko…
Zjawisko wywołane lokalnymi niejednorodnościami w krystalicznej budowie światłowodu, które rozpraszają część mocy, powodując odbicie i rozproszenie energii, to
A. rozproszenie Rayleigha.
B. absorpcja energii.
C. dyfrakcja fali.
D. dyspersja fali.
Montaż i eksploatacja instala…
W instalacjach telewizyjnych jedną z funkcji multitapów jest
A. filtrowanie sygnału TV
B. skompenowanie tłumienia kabli TV
C. wzmocnienie sygnału TV
D. rozkodowanie sygnału TV
INF.05 Pytanie 111
Montaż i eksploatacja instala…
W tabeli przedstawiono kartę katalogową rozgałęźnika aktywnego
| Nazwa | Rozgałęźnik aktywny ARA-1/3F |
|---|---|
| Kod | B1214 |
| Wejścia | 1 |
| Wyjścia | 3 |
| Zakres częstotliwości [pasmo] | 1-69 |
| [MHz] | 40-862 |
| Wzmocnienie [dB] | Wy A i B: 5 (40 MHz) – 8 (862 MHz) Wy C: 8 (40 MHz) – 12 (862 MHz) |
| Współczynnik szumów [dB] | < 2 dB |
| Maksymalny poziom wyjściowy [dBuV] | Wy A i B: 85 Wy C: 82 |
| Wymiary [mm] | 90x40x25 |
A. systemu monitoringu.
B. telewizji naziemnej.
C. telewizji satelitarnej.
D. systemu monitoringu IP.
Montaż i eksploatacja szeroko…
Który z parametrów kabla koncentrycznego należy zmierzyć za pomocą multimetru cyfrowego?
A. Rezystancję stałoprądową.
B. Tłumienność kabla.
C. Impedancję falową.
D. Współczynnik ekranowania.
Montaż i eksploatacja szeroko…
Do wykonania pomiarów poziomów sygnału w gnieździe abonenckim instalacji HFC wykorzystuje się
A. miernik DVBS.
B. miernik DVBC.
C. miernik mocy optycznej.
D. reflektometr OTDR.
Montaż i eksploatacja szeroko…

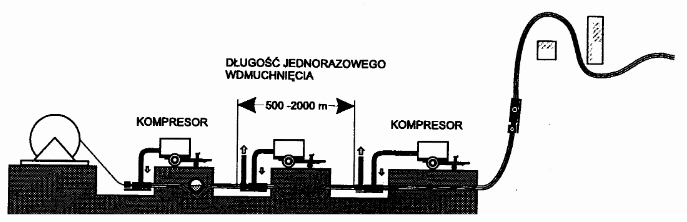

Która metoda wprowadzania kabli światłowodowych do kanalizacji teletechnicznej podczas budowy infrastruktury sieci rozległej została przedstawiona na ilustracji?
A. Strumieniowa ze wspomaganiem.
B. Tłoczkowa ze wspomaganiem.
C. Tłoczkowa bez wspomagania.
D. Strumieniowa bez wspomagania.
Montaż i eksploatacja instala…
Tunery/dekodery stosowane w instalacjach telewizji satelitarnej montowane są pomiędzy
A. konwerterem a wzmacniaczem w.cz.
B. wzmacniaczem w.cz a monitorem wideo.
C. anteną a konwerterem.
D. anteną a wzmacniaczem w.cz.
Montaż i eksploatacja instala…
W trakcie przygotowania włókien światłowodowych i wykonywaniu spawu optycznego należy zwrócić szczególną uwagę na to, aby
A. dociąć włókna na wymaganą długość bezpośrednio przed wykonaniem spawu.
B. oczyścić włókna chusteczką bezpyłową bezpośrednio po docięciu ich na wymaganą długość.
C. usunąć osłonkę spawu bezpośrednio przed jego wykonaniem.
D. usunąć powłoki włókien bezpośrednio po docięciu ich na wymaganą długość.
Montaż i eksploatacja szeroko…

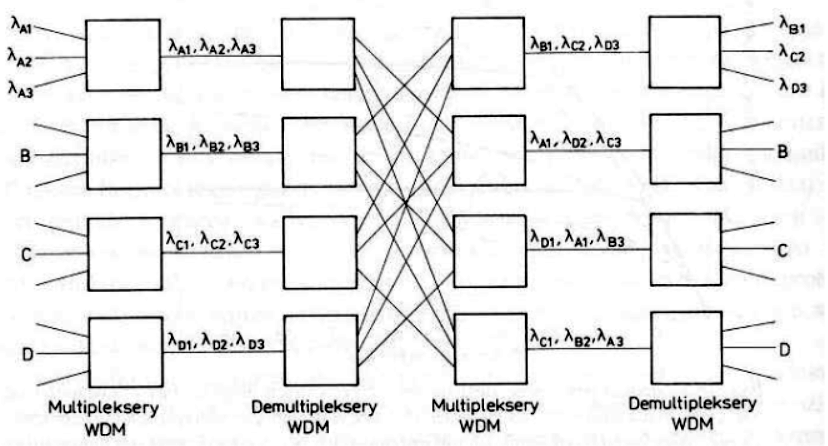

Którą topologię selektywnej sieci WDM przedstawiono na rysunku?
A. Drzewa.
B. Pierścienia.
C. Gwiazd.
D. Łańcucha.
Montaż i eksploatacja szeroko…
Jaka jest wartość bitowej stopy błędów BER, jeżeli przeanalizowano 5×10⁹ bitów i stwierdzono, że wśród nich jest 50 bitów przekłamanych?
A. 10⁻⁸
B. 10⁻⁶
C. 10⁻⁹
D. 10⁻⁷
Montaż i eksploatacja szeroko…

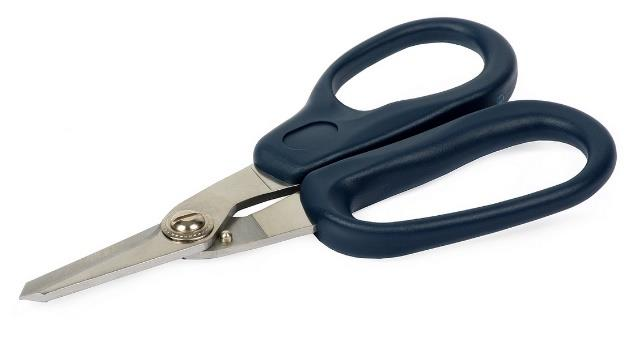

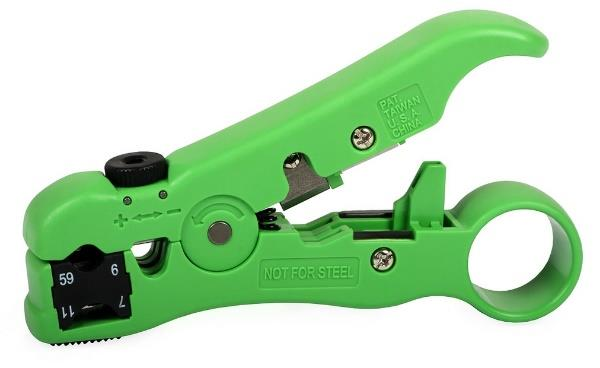

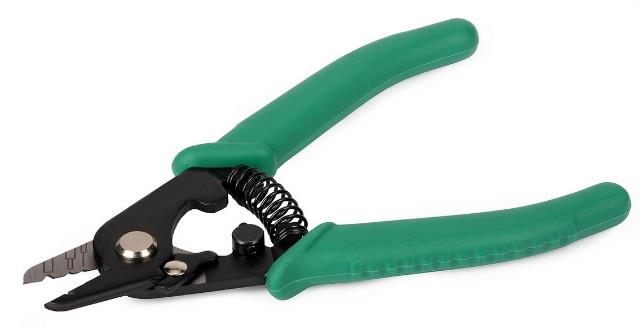

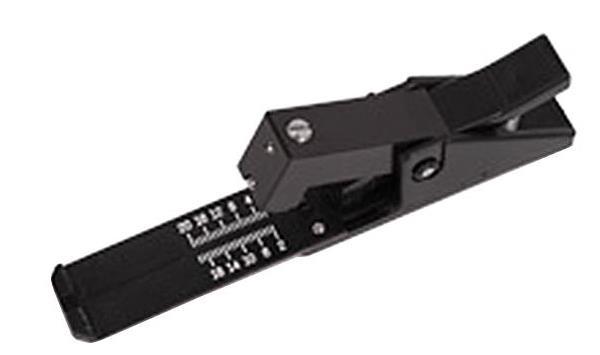

Który z przyrządów pokazanych na ilustracjach przeznaczony jest do obróbki kabla UTP/FTP, do zakończenia wtyczką RJ 45?
A. Przyrząd 1.
B. Przyrząd 3.
C. Przyrząd 2.
D. Przyrząd 4.
Montaż i eksploatacja instala…
Jaki jest minimalny poziom sygnału na wyjściu abonenckim w telewizji kablowej zapewniający poprawny odbiór sygnału TV?
A. 20 dBµV
B. 95 dBµV
C. 62 dBµV
D. 35 dBµV
