Montaż i eksploatacja szeroko…
W celu prawidłowej konfiguracji systemu UWDM należy w ustawieniach zwielokrotniania przyjąć liczbę kanałów równą
A. 8
B. 80
C. 128
D. 16
Filtrowanie pytań
Montaż i eksploatacja szeroko…
Które urządzenie wykorzystywane do badania sieci światłowodowych przedstawione zostało na ilustracji?
A. Reflektometr TDR.
B. Źródło światła widzialnego.
C. Miernik mocy optycznej.
D. Reflektometr OTDR.
INF.06 Pytanie 123
Montaż i eksploatacja szeroko…
Separator galwaniczny jest montowany w sieci HFC, między innymi w celu zmniejszenia w transmitowanych sygnałach
A. prądów wyrównawczych uziemień.
B. zniekształceń CTB.
C. zniekształceń CSO.
D. szumów.
Montaż i eksploatacja instala…
Ile kabli koncentrycznych należy doprowadzić do przedstawionego gniazda w prawidłowo wykonanych instalacjach telewizyjnych multiswitchowych?
A. Jeden kabel.
B. Cztery kable.
C. Dwa kable.
D. Trzy kable.
INF.05 Pytanie 125
Montaż i eksploatacja instala…
Które wyniki pomiarów wykonane w gnieździe abonenckim są prawidłowe dla instalacji telewizji naziemnej?
A. Poziom sygnału 30 dBµV, MER 20 dB
B. Poziom sygnału 95 dBµV, MER 70 dB
C. Poziom sygnału 55 dBµV, MER 28 dB
D. Poziom sygnału 60 dBµV, MER 10 dB
Montaż i eksploatacja instala…
Jeśli w odbiorniku telewizyjnym brakuje wewnętrznego dekodera DVB-T to należy podłączyć zewnętrzny STB z kompresją audio/video
A. MPEG-4
B. BMP
C. JPEG
D. MP3
Montaż i eksploatacja szeroko…
W kanale zwrotnym kablowej sieci szerokopasmowej wymagane jest stosowanie modulacji odpornych na zakłócenia, do których zalicza się modulację
A. DPCM
B. AM
C. FM
D. BPSK
Montaż i eksploatacja szeroko…
Złącze typu SC/APC stosuje się w instalacjach
A. zasilających.
B. kablowych koncentrycznych.
C. światłowodowych wielomodowych.
D. światłowodowych jednomodowych.
INF.05 Pytanie 129
Montaż i eksploatacja instala…
Do wykonania pomiarów kontrolnych podczas naprawy instalacji telewizyjnej telewizji naziemnej należy wykorzystać miernik
A. DVB-S/S2
B. DVB-C
C. DVB-T/T2
D. DVB-S
INF.06 Pytanie 130
Montaż i eksploatacja szeroko…
Zwiększenie przepustowości transmisji danych cyfrowych w kanale o tej samej szerokości pasma w sieci HFC pociąga za sobą konieczność
A. zwiększenia częstotliwości nośnej modulatora.
B. zwiększenia odstępu sygnału od szumu.
C. zastosowania dodatkowych wzmacniaczy.
D. obniżenia częstotliwości nośnej modulatora.
Montaż i eksploatacja szeroko…
Który z wymienionych poziomów mocy optycznej na wejściu odbiornika uznaje się za optymalny ze względu na odstęp sygnału zarówno od szumów jak i od zniekształceń?
A. 0 dB
B. 10 dB
C. -10 dB
D. -5 dB
Montaż i eksploatacja szeroko…
Wartość zastępczej mocy promieniowania izotropowego EIRP, która jest określona przez Ministra Środowiska dla darmowego pasma 5 GHz, nie powinna przekraczać
A. 50 dBm
B. 40 dBm
C. 20 dBm
D. 30 dBm
INF.05 Pytanie 133
Montaż i eksploatacja instala…

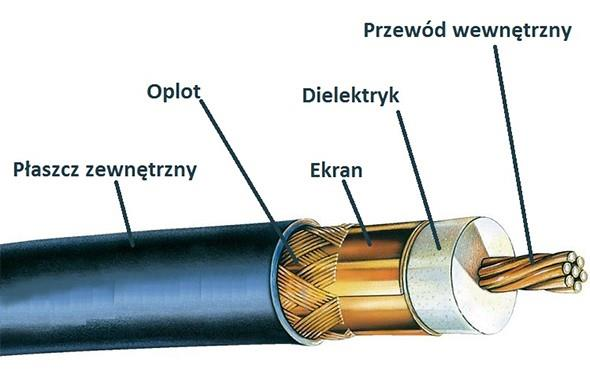

Ze względu na problemy z odbiorem sygnału instalator zamierza zmienić lokalizację anteny i zainstalować ją na wysokim maszcie, przez co zwiększy się odległość pomiędzy anteną a odbiornikiem. Aby nie pogorszyć jakości sygnału telewizyjnego, instalator powinien zastosować kabel o
A. większym tłumieniu.
B. mniejszej impedancji falowej.
C. mniejszym tłumieniu.
D. większej impedancji falowej.
INF.05 Pytanie 134
Montaż i eksploatacja instala…
Podczas konserwacji instalacji telewizyjnej pomiar parametrów instalacji antenowej DVB-T wymaga sprawdzenia
A. izolacji kabla.
B. rezystancji kabla.
C. długości kabla.
D. bitowej stopy błędów.
Montaż i eksploatacja szeroko…

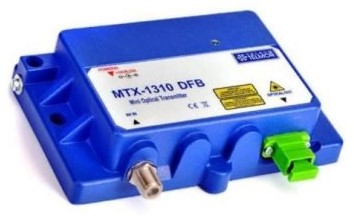

Który element instalacji sieci HDC został przedstawiony na ilustracji?
A. Splitter.
B. Konwerter.
C. Tłumik
D. Sumator.
INF.06 Pytanie 136
Montaż i eksploatacja szeroko…
Jakie skutki może powodować niedopasowanie falowe na wejściu wzmacniacza w stosunku do dopasowania optymalnego?
A. Zwiększenie zniekształceń CTB.
B. Zmniejszenie poziomu mocy wzmacnianego sygnału.
C. Zmniejszenie współczynnika SWR.
D. Zwiększenie poziomu szumów własnych wzmacniacza.
Montaż i eksploatacja instala…
Który miernik należy wykorzystać do wyszukania sygnałów z anteny TV naziemnej?
A. Miernik 3
B. Miernik 2
C. Miernik 4
D. Miernik 1
Montaż i eksploatacja szeroko…
W dokumentacji technicznej okablowania pomieszczenia znajduje się opis MMF 50/125, który wskazuje na kabel teleinformatyczny zawierający włókno światłowodowe
A. wielomodowe o średnicy rdzenia 50 μm i średnicy płaszcza 125 μm
B. jednomodowe o średnicy rdzenia 50 μm i średnicy płaszcza 125 μm
C. wielomodowe o średnicy rdzenia 125 μm i średnicy płaszcza 50 μm
D. jednomodowe o średnicy rdzenia 125 μm i średnicy płaszcza 50 μm
Montaż i eksploatacja instala…
Które elementy należy zastosować, aby wykonać montaż kabli koncentrycznych na ścianie z cegieł by wykonać instalację podtynkową?
A. Elementy 2
B. Elementy 1
C. Elementy 3
D. Elementy 4
Montaż i eksploatacja szeroko…

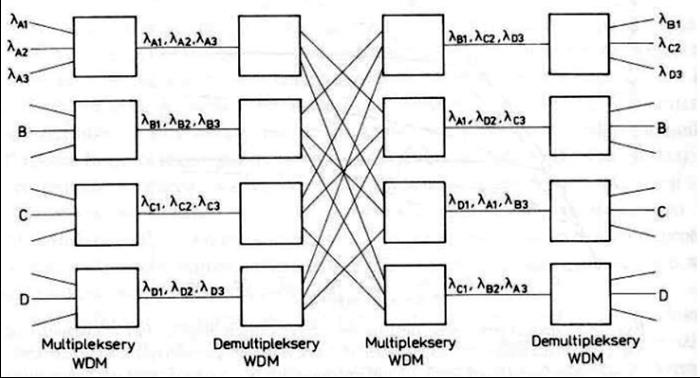

Którą topologię sieci WDM przedstawiono na ilustracji?
A. Pierścienia.
B. Łańcucha.
C. Gwiazd.
D. Drzewa.
Montaż i eksploatacja instala…
Aby naprawić uszkodzony – przecięty kabel koncentryczny, należy wykonać
A. połączenie kabla za pomocą kostki zaciskowej.
B. lutowanie uszkodzonych końcówek kabla.
C. skręcenie końcówek uszkodzonego kabla i zabezpieczyć je taśmą izolacyjną.
D. połączenie kabla za pomocą tzw. beczki.
INF.05 Pytanie 142
Montaż i eksploatacja instala…
Aby zaprogramować odbiornik telewizyjny, sygnał z anteny DVB-T należy podłączyć w telewizorze do gniazda typu
A. HDMI
B. IEC
C. CHINCH
D. SCART
Montaż i eksploatacja szeroko…
Która z wymienionych topologii sieci rozległych odpowiada przedstawionemu opisowi?
„Urządzenia sieciowe można połączyć w układzie zamkniętym za pomocą jednego nośnika informacji. Okablowanie nie posiada żadnych zakończeń, a pomiędzy urządzeniami można stosować różnego typu łącza np. radiolinię bądź światłowód”
A. Gwiazd.
B. Pierścienia.
C. Drzewa.
D. Magistrali.
INF.06 Pytanie 144
Montaż i eksploatacja szeroko…
Znaczące podwyższenie przepływności usługi dostępu do Internetu dla abonentów umożliwia zwiększenie
A. liczby odbiorników optycznych.
B. liczby wzmacniaczy budynkowych.
C. poziomu sygnału w kanale zwrotnym.
D. poziomu sygnału w kanale dosyłowym.
Montaż i eksploatacja szeroko…
Które z wymienionych działań zalecane jest do wykonywania, w pierwszej kolejności, w celu poprawy jakości rozłącznego łącza światłowodowego SC/APC?
A. Wyczyszczenie czoła feruli chusteczką higieniczną.
B. Wyrównanie czoła feruli złącza przy użyciu papieru ściernego o wysokiej gradacji.
C. Wprowadzenie żelu optycznego do złącza.
D. Wyczyszczenie feruli złącza przy użyciu kasety czyszczącej i czyścika.
Montaż i eksploatacja szeroko…

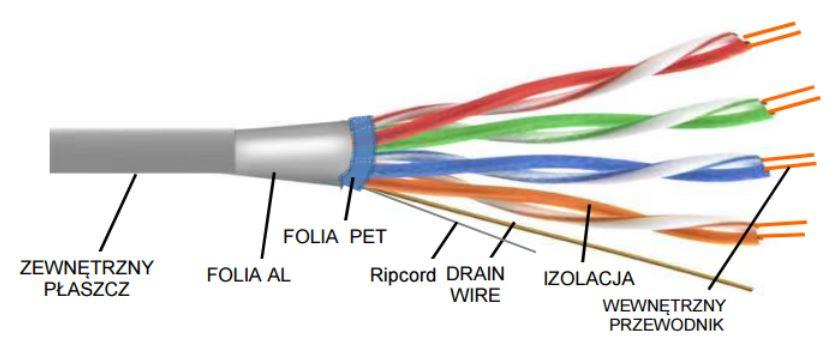

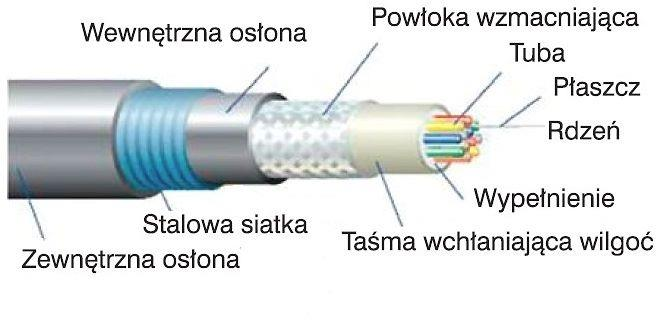

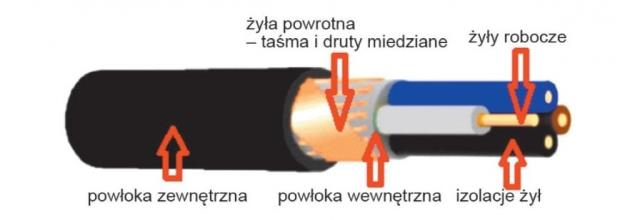

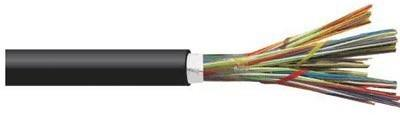

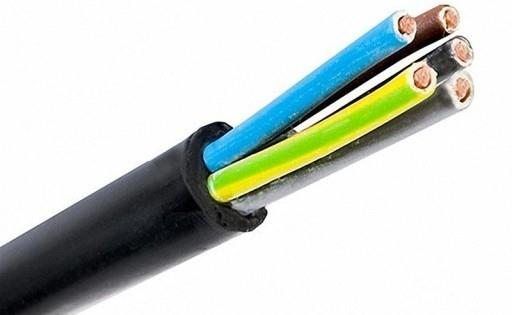

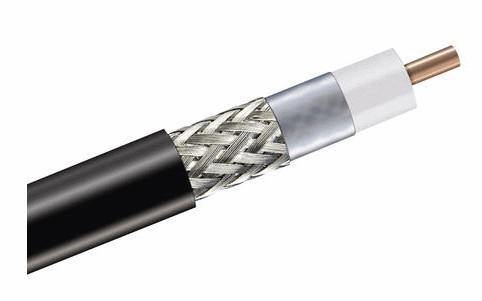

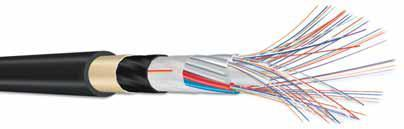

Który z wymienionych kabli pozwoli na przesłanie sygnału transmisji danych w standardzie DOCSIS bezpośrednio na odległość 50 km?
A. Miedziany symetryczny.
B. Optyczny jednomodowy.
C. Miedziany współosiowy.
D. Optyczny wielomodowy.
Montaż i eksploatacja szeroko…
Który z wymienionych kabli umożliwi przesłanie sygnału transmisji danych w standardzie DOCSIS bezpośrednio na odległość 50 km?
A. Miedziany symetryczny.
B. Optyczny jednomodowy.
C. Optyczny wielomodowy.
D. Miedziany współosiowy.
Montaż i eksploatacja szeroko…
Dominująca struktura logiczna sieci światłowodowej w systemach HFC jest struktura
A. pierścienia.
B. gwiazdy.
C. drzewa.
D. trójkąta.
Montaż i eksploatacja szeroko…
Schemat przedstawia instalację dystrybucyjną sygnału TV do rozproszonych budynków w oparciu o jedno pole antenowe. Uszkodzeniu uległy kable oznaczone kolorem pomarańczowym. Który rodzaj kabli połączeniowych powinien zastosować instalator do wymiany uszkodzonego okablowania?
A. Symetryczne.
B. Światłowodowe.
C. Koncentryczne.
D. Zasilające.
INF.05 Pytanie 150
Montaż i eksploatacja instala…
Na podstawie analizy przedstawionego fragmentu instrukcji serwisowej wzmacniacza dystrybucyjnego należy stwierdzić, że
| WWK–861 | WEJŚCIA | |||
|---|---|---|---|---|
| BI/FM | VHF | UHF1, UHF2 | UHF3 | |
| Zakres częstotliwości | 47÷108 MHz | 174÷230 MHz | 470÷862 MHz 6 przestrajanych torów kanałowych* | 470÷862 MHz |
| Wzmocnienie | 24 ±2 dB | 35 ±2 dB | 43 ±3 dB | 30 ±2 dB |
| Regulacja wzmocnienia w torach | brak | -20 dB płynna | -20 dB płynna | 0, -3, -6 dB skokowa |
| Selektywność torów kanałowych UHF (tłumienie przy odstrojeniu ±20MHz od częstotliwości środkowej) | — | — | ≥ 22 dB | — |
| Współczynnik szumów | 3 dB | 3 dB | 5 dB | 5 dB |
| Poziom wejściowy max.** | 79 dBμV | 85 dBμV | 81 dBμV | 88 dBμV |
| Poziom wejściowy min.*** - dla S/N>30dB - dla S/N>45dB | 35 dBμV 50 dBμV | 35 dBμV 50 dBμV | 37 dBμV 52 dBμV | |
| Separacja między wejściami: - UHF - UHF - BI/FM/VHF - UHF - BI/FM – VHF | ≥ 25 dB ≥ 50 dB ≥ 30 dB | |||
| Max. poziom wyjściowy: - dla 2 sygnałów TV - dla 6 sygnałów TV (DIN 45004B (-60dB)) | 103 dBμV — | 108 dBμV — | 112 dBμV 107 dBμV | 112 dBμV 107 dBμV |
| Zasilanie przedwzmac- niaczy / max. prąd | brak | brak | 12 V DC / 50 mA na każde wejście | 12 V DC / 50 mA |
| Impedancja wej. / wyj. | 75 Ω / 75 Ω | |||
| Zakres temp. pracy | - 10...+ 50°C (263...323K) | |||
| Zasilanie / Moc | ~ 230 V, 50 Hz / 8 W | |||
| Wymiary / Masa | 225 x 130 x 50 mm / 0,75 kg | |||
| *) dozwolone połączenia torów kanałowych z wejściami antenowymi przedstawiono w Tabeli 2 **) dla wyższych poziomów wejściowych z anteny, konieczne jest zastosowanie zewnętrznego tłumika na wejściu ***) dla niższych poziomów wejściowych zaleca się zastosowanie przedwzmacniacza antenowego | ||||
A. służy on do wzmacniania sygnałów w paśmie satelitarnym w oraz w pasmach VHF i UHF.
B. regulacja wzmocnienia dla wejścia UHF3 może odbywać się płynnie w zakresie 0-6 dB.
C. wartość poziom sygnału - 85 dBµV, podawanego na wejście UHF3 może być za wysoka i do prawidłowego działania wzmacniacza zalecane jest zastosowanie dodatkowego tłumika na tym wejściu.
D. przy poziomie sygnału na wejściu VHF wynoszącym 30 dBµV zalecane jest zastosowanie dodatkowego przedwzmacniacza antenowego.
INF.06 Pytanie 151
Montaż i eksploatacja szeroko…
W systemach HFC stosuje się różne poziomy mierzonych sygnałów dla transmisji analogowej i cyfrowej, wynika to z
A. odmiennego rozkładu mocy w tych sygnałach.
B. różnego odstępu od szumów tych sygnałów.
C. niepokrywających się pasm częstotliwości zajmowanych przez te sygnały.
D. różnego odstępu od zakłóceń tych sygnałów.
INF.05 Pytanie 152
Montaż i eksploatacja instala…
Zmiana wartości impedancji falowej kabla może nastąpić na skutek
A. uszkodzenia kabla.
B. burzy śnieżnej.
C. uszkodzenia odbiornika.
D. złego zamontowania anteny.
Montaż i eksploatacja instala…
Odgałęźnik dwukrotny charakteryzuje się tym, że posiada
A. jedno wejście i trzy wyjścia, z których dwa mają zwiększone tłumienie w porównaniu z trzecim.
B. jedno wejście i tylko dwa wyjścia – obydwa o jednakowym tłumieniu.
C. dwa wejścia i tylko cztery wyjścia – wszystkie o jednakowym tłumieniu.
D. dwa wejścia i cztery wyjścia, z których dwa mają zwiększone tłumienie w porównaniu z pozostałymi.
Montaż i eksploatacja szeroko…
"Urządzenia sieciowe można połączyć w układzie zamkniętym za pomocą jednego nośnika informacji. Okablowanie nie posiada żadnych zakończeń, a pomiędzy urządzeniami można stosować różnego typu łącza np. radiolinię bądź światłowód"
Która z wymienionych topologii sieci rozległych odpowiada przedstawionemu opisowi?
A. Gwiazd.
B. Drzewa.
C. Pierścienia.
D. Magistrali.
Montaż i eksploatacja szeroko…

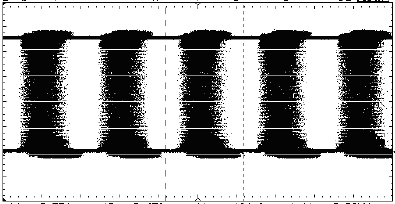

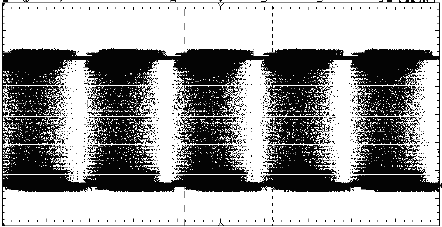

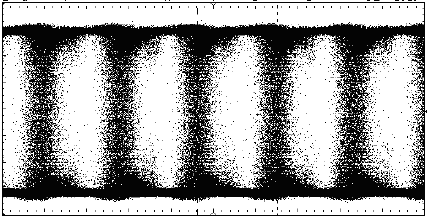

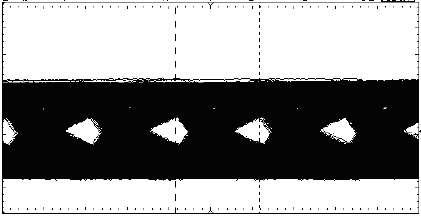

W oparciu o wyniki pomiarów rozwartości oka Q-factor czterech torów światłowodowych wskaż wykres, który charakteryzuje się największą wartością bitowej stopy błędów BER.
A. Wykres 1.
B. Wykres 2.
C. Wykres 4.
D. Wykres 3.
INF.05 Pytanie 156
Montaż i eksploatacja instala…
W celu zaprogramowania cyklicznego rejestrowania programów nadawanych o różnych godzinach, przez stację telewizyjną dostępną w ramach usług sieci telewizji kablowej, odbiornik telewizyjny powinien obsługiwać
A. dekodowanie MPEG-4
B. zapisywanie na karcie SD
C. dekodowanie DTS
D. przeglądanie przewodnika EPG
Montaż i eksploatacja szeroko…
Zjawisko wywołane lokalnymi niejednorodnościami w krystalicznej budowie światłowodu, które rozpraszają część mocy, powodując odbicie i rozproszenie energii, to
A. rozproszenie Rayleigha.
B. dyspersja fali.
C. dyfrakcja fali.
D. absorpcja energii.
Montaż i eksploatacja instala…
Przedstawiony na rysunku element to
A. modulator RF
B. rozgałęźnik RF
C. spliter RF
D. multiswitch RF
Montaż i eksploatacja szeroko…
Przedstawione na rysunku złącze, stosowane w infrastrukturze sieci komórkowych oraz w systemach przywoławczych to złącze typu
A. TNC
B. F
C. UHF
D. SMA
Montaż i eksploatacja instala…
Zakłócenia w pracy instalacji telewizyjnej w najwyższych kanałach pasma telewizyjnego, które obejmuje zakres częstotliwości 474 – 794 MHz najczęściej są spowodowane przez pracę znajdujących się w sąsiedztwie
A. urządzeń wykorzystujących technologie Bluetooth.
B. punktów dostępowych sieci WiFi.
C. stacji bazowych telefonii komórkowej.
D. trójfazowych silników elektrycznych prądu przemiennego.
