Montaż i eksploatacja instala…
Na rysunku przedstawiono przekrój wtyku w stanie przed i po jego zaciśnięciu. Które narzędzie należy zastosować do zaciskania tego typu wtyków?
A. Rysunek 2
B. Rysunek 4
C. Rysunek 1
D. Rysunek 3
Filtrowanie pytań
Montaż i eksploatacja szeroko…

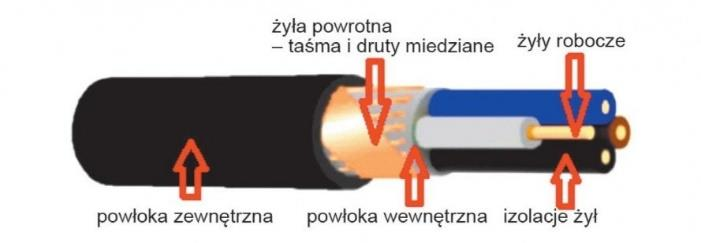

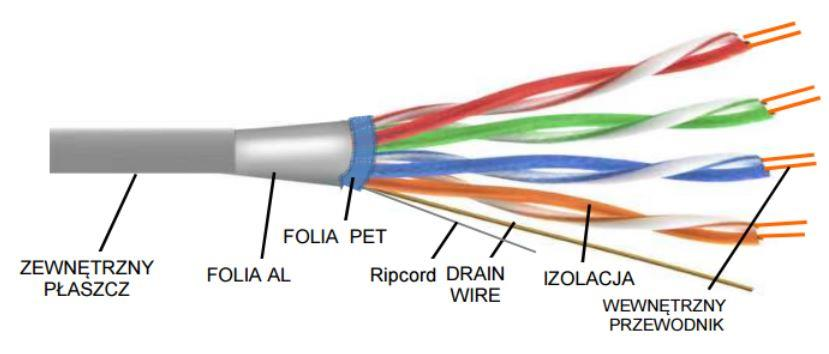

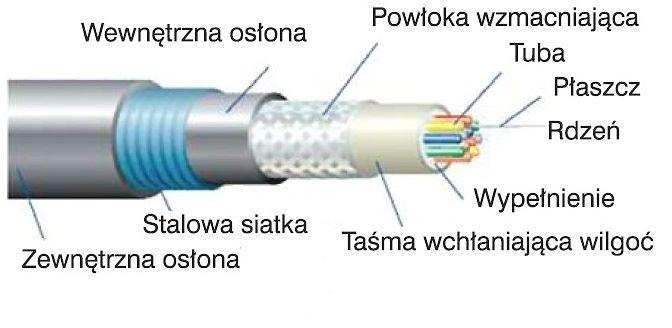

Który z wymienionych rodzajów kabla został przedstawiony na rysunku?
A. Energetyczny.
B. Koncentryczny.
C. Skrętkowy.
D. Światłowodowy.
Montaż i eksploatacja instala…
Element instalacji antenowej, który wzmacnia sygnały odbierane z satelity i przesuwa je w zakres pierwszej pośredniej częstotliwości satelitarnej to
A. wzmacniacz.
B. spliter.
C. konwerter.
D. zwrotnica.
Montaż i eksploatacja szeroko…
Pomiaru reflektancji (strat odbiciowych wynikających z odbicia Fresnela), występujących w torze światłowodowym złączy rozłącznych, można dokonać za pomocą
A. laserowego testera uszkodzeń.
B. reflektometru światłowodowego.
C. mikroskopu optycznego.
D. miernika mocy optycznej.
Montaż i eksploatacja szeroko…
Światłowodowa sieć do transmisji sygnałów telewizyjnych CATV tworzy topologię
A. gwiazdy.
B. pierścienia.
C. drzewa.
D. magistrali.
Montaż i eksploatacja instala…
Przedstawiony sposób montażu konwerterów, zwany montażem na „zeżie”, umożliwia
A. dublowanie konwerterów w przypadku awarii.
B. nagrywanie programów innych niż oglądane.
C. polepszenie jakości sygnału z jednego satelity.
D. odbiór programów z kilku satelitów.
Montaż i eksploatacja instala…
W którym miejscu należy zamontować abonencki ochronnik przeciwprzepięciowy by ochronić całą instalację zbiorczą DVB-T?
A. Bezpośrednio przy antenie.
B. Przed pierwszym urządzeniem aktywnym.
C. Przed zwrotnicą.
D. Przed każdym tłumikiem.
Montaż i eksploatacja szeroko…
Jeżeli poziom szumów termicznych linii o impedancji 75 Ω w temperaturze pokojowej wynosi ok. 2,5 μVSK, to jaki byłby w temperaturze bliskiej 0 K?
A. Około 10-krotnie mniejszy niż w temperaturze pokojowej.
B. Około 10-krotnie większy niż w temperaturze pokojowej.
C. Bliski nieskończoności.
D. Bliski zero.
Montaż i eksploatacja instala…
Rezystancja ekranu krótkiego przewodu antenowego przeznaczonego do podłączenia dipola półfalowego, mierzona między końcami tego przewodu powinna być
A. jak największa.
B. zbliżona do połowy wartości impedancji tego dipola.
C. zbliżona do wartości impedancji tego dipola.
D. jak najmniejsza.
Montaż i eksploatacja instala…

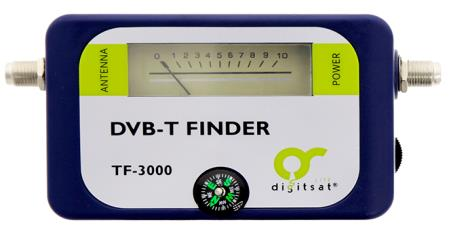

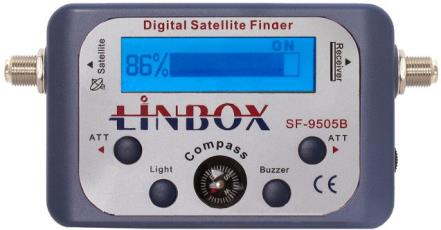

Który miernik należy wykorzystać do wyszukania sygnałów z anteny TV naziemnej?
A. Miernik 1
B. Miernik 4
C. Miernik 2
D. Miernik 3
Montaż i eksploatacja instala…
Aby za pomocą kabla koncentrycznego 75 Ω doprowadzić sygnał z anteny dipolowej o impedancji 300 Ω do odbiornika TV, należy wykorzystać
A. sumator.
B. symetryzator.
C. wzmacniacz.
D. filtr.
Montaż i eksploatacja instala…
Silne pole elektryczne najmniej oddziałuje na przesyłanie sygnałów przez instalację kablową
A. koncentryczną.
B. skrętkową.
C. światłowodową.
D. symetryczną.
Montaż i eksploatacja instala…
Współczynnik błędu modulacji MER w gnieździe abonenckim TV naziemnej jest określany w jednostce
A. kW
B. mA
C. dB
D. mV
Montaż i eksploatacja szeroko…
Jaka jest wartość bitowej stopy błędów BER, jeżeli przeanalizowano 5×10⁹ bitów i stwierdzono, że wśród nich jest 50 bitów przekłamanych?
A. 10⁻⁸
B. 10⁻⁷
C. 10⁻⁶
D. 10⁻⁹
Montaż i eksploatacja instala…
Współczynnik błędu modulacji MER w gnieździe abonenckim TV naziemnej jest określany w jednostce
A. mA
B. mV
C. kW
D. dB
INF.05 Pytanie 216
Montaż i eksploatacja instala…

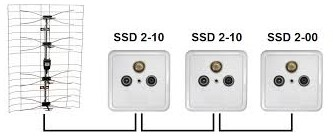

Na schemacie przedstawiono instalację telewizyjną typu
A. pierścieniowego.
B. rozgałęźnego.
C. przelotowego.
D. gwiazdy.
Montaż i eksploatacja instala…
Wystąpienie na ekranie telewizora tak zwanej pikselizacji może oznaczać
A. zbyt silny poziom sygnału.
B. za słaby poziom sygnału.
C. konieczność zmiany konfiguracji telewizora.
D. zły stan odbiornika telewizyjnego
Montaż i eksploatacja instala…
W którym zakresie częstotliwości powinien pracować rozgałęźnik aktywny wykorzystywany w instalacjach telewizji satelitarnej?
A. 1 kHz ÷ 2,7 kHz
B. 1 Hz ÷ 2,7 Hz
C. 1 MHz ÷ 2,7 MHz
D. 1 GHz ÷ 2,7 GHz
Montaż i eksploatacja instala…
W trakcie przygotowania włókien światłowodowych i wykonywaniu spawu optycznego należy zwrócić szczególną uwagę na to, aby
A. dociąć włókna na wymaganą długość bezpośrednio przed wykonaniem spawu.
B. usunąć osłonkę spawu bezpośrednio przed jego wykonaniem.
C. oczyścić włókna chusteczką bezpyłową bezpośrednio po docięciu ich na wymaganą długość.
D. usunąć powłoki włókien bezpośrednio po docięciu ich na wymaganą długość.
Montaż i eksploatacja instala…
Tłumik instalacyjny, który uległ uszkodzeniu powinno się zastąpić tłumikiem o tłumieniu
A. możliwie jak najmniejszym.
B. takim samym lub mniejszym niż w tłumiku uszkodzonym.
C. możliwie jak największym.
D. wyłącznie takim samym jak w tłumiku uszkodzonym.
Montaż i eksploatacja instala…
Odgałęźnik dwukrotny charakteryzuje się tym, że posiada
A. jedno wejście i tylko dwa wyjścia – obydwa o jednakowym tłumieniu.
B. dwa wejścia i cztery wyjścia, z których dwa mają zwiększone tłumienie w porównaniu z pozostałymi.
C. jedno wejście i trzy wyjścia, z których dwa mają zwiększone tłumienie w porównaniu z trzecim.
D. dwa wejścia i tylko cztery wyjścia – wszystkie o jednakowym tłumieniu.
INF.05 Pytanie 222
Montaż i eksploatacja instala…
Silne pole elektryczne najmniej oddziałuje na przesyłanie sygnałów przez instalację kablową
A. symetryczną.
B. światłowodową.
C. skrętkową.
D. koncentryczną.
Montaż i eksploatacja szeroko…
Aby routery na podstawie znajomości topologii sieci i informacji o stanie łączy mogły samodzielnie przeliczać trasy według algorytmu Dijkstry, należy w nich skonfigurować protokół
A. RIPv2
B. OSPF
C. IGRP
D. IS-IS
Montaż i eksploatacja szeroko…
Które urządzenie wykorzystywane do badania sieci światłowodowych przedstawiono na ilustracji?
A. Źródło światła widzialnego.
B. Reflektometr OTDR.
C. Reflektometr TDR.
D. Miernik mocy optycznej.
Montaż i eksploatacja szeroko…
Światłowodowa sieć do transmisji sygnałów telewizyjnych CATV tworzy topologię
A. pierścienia.
B. gwiazdy.
C. drzewa.
D. magistrali.
INF.05 Pytanie 226
Montaż i eksploatacja instala…
Na schemacie przedstawiono instalację telewizyjną typu
A. przelotowego.
B. rozgałęźnego.
C. pierścieniowego.
D. gwiazdy.
Montaż i eksploatacja szeroko…
W wyniku pomiarów łącza światłowodowego uzyskano reflektogram, na którym zdarzenie wskazane strzałką reprezentuje
A. złącze rozłączne.
B. efekt ducha.
C. strefę martwą zdarzeniową.
D. spaw łukiem elektrycznym.
Montaż i eksploatacja instala…
W wyniku zalania uległ uszkodzeniu konwerter zamontowany na antenie satelitarnej. Umożliwiał on odbiór programów satelitarnych bezpośrednio przez 4 użytkowników dla każdego w innym paśmie. Którego typu konwerter powinien być użyty do wymiany?
A. TWIN
B. QUATTRO
C. SINGLE
D. QUAD
Montaż i eksploatacja instala…
Jaki jest minimalny poziom sygnału na wyjściu abonenckim w telewizji kablowej zapewniający poprawny odbiór sygnału TV?
A. 35 dBµV
B. 20 dBµV
C. 62 dBµV
D. 95 dBµV
Montaż i eksploatacja instala…
W protokole powykonawczym instalacji należy wpisać wyniki pomiarów poziomu sygnału i wartości MER. W których jednostkach miary są podawane?
A. Poziom sygnału [dBμV], MER [dB]
B. Poziom sygnału [dBm], MER [dB]
C. Poziom sygnału [dB], MER [dBm]
D. Poziom sygnału [dB], MER [dBμV]
Montaż i eksploatacja instala…
Skrótem DVB-C oznacza się standard systemu telewizji
A. dozorowej.
B. kablowej.
C. naziemnej.
D. satelitarnej.
Montaż i eksploatacja szeroko…
Którą konfigurację sieci należy zaprojektować w przypadku gdy łącza między punktami dostępowymi należy zbudować w układzie zamkniętym i sieć ma zapewnić najwyższy stopień zabezpieczenia nieprzerwanej transmisji między punktami dostępowymi.
A. Magistrali.
B. Gwiazd.
C. Pierścienia.
D. Drzewa.
Montaż i eksploatacja szeroko…
W przypadku zbyt wysokiego poziomu sygnału w instalacjach sieci szerokopasmowych należy zastosować
A. wzmacniacz kanałowy.
B. tłumik międzystopniowy.
C. symetryzator.
D. repeater.
INF.06 Pytanie 234
Montaż i eksploatacja szeroko…
Jakie skutki może powodować niedopasowanie falowe na wejściu wzmacniacza w stosunku do dopasowania optymalnego?
A. Zwiększenie zniekształceń CTB.
B. Zwiększenie poziomu szumów własnych wzmacniacza.
C. Zmniejszenie współczynnika SWR.
D. Zmniejszenie poziomu mocy wzmacnianego sygnału.
Montaż i eksploatacja szeroko…

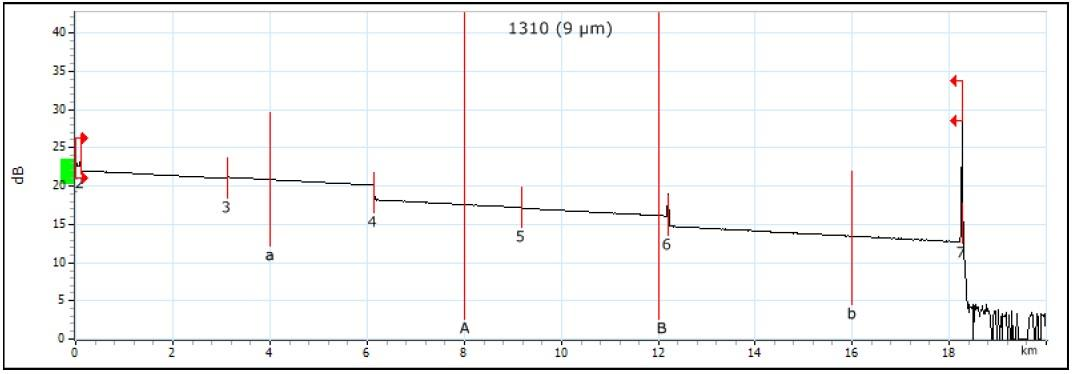

Które z wymienionych zdarzeń oznaczono cyfrą 4 na fragmencie przykładowego reflektogramu pomiaru wykonanego reflektometrem optycznym?
A. Połączenie nierozłączne.
B. Strefę martwą.
C. Koniec światłowodu.
D. Połączenie rozłączne.
Montaż i eksploatacja szeroko…
Alarmy generowane przez urządzenia cyfrowych sieci rozległych, uporządkowane od najważniejszego do najmniej ważnego, to:
A. Major, Critical, Minor, Warning
B. Critcal, Major, Invalid, Warning
C. Critical, Major, Minor, Warning
D. Warning, Hardware, Critcal, Minor
Montaż i eksploatacja szeroko…
W kanale zwrotnym kablowej sieci szerokopasmowej wymagane jest stosowanie modulacji odpornych na zakłócenia, do których zalicza się modulację
A. BPSK
B. FM
C. DPCM
D. AM
Montaż i eksploatacja szeroko…
Które elementy przedstawionego na fotografii kabla koncentrycznego są wykonane z dielektryka?
A. 1 i 3
B. 2 i 4
C. 2 i 5
D. 3 i 6
Montaż i eksploatacja szeroko…
W oparciu o wyniki pomiarów rozwartości oka Q-factor czterech torów światłowodowych wskaż wykres, który charakteryzuje się największą wartością bitowej stopy błędów BER.
A. Wykres 3.
B. Wykres 2.
C. Wykres 4.
D. Wykres 1.
Montaż i eksploatacja instala…
Przedstawiony na rysunku plastikowy kołek montażowy przeznaczony jest do przymocowania elementu konstrukcyjnego do ściany wykonanej z
A. otynkowanej cegły.
B. płyty kartonowo-gipsowej.
C. płyty OSB.
D. desek drewnianych.
