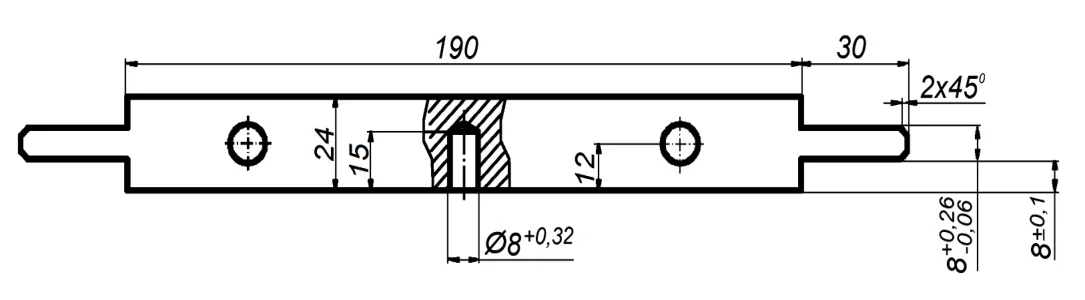

Który przyrząd kontrolno-pomiarowy należy zastosować do oceny dokładności wykonania gniazda przedstawionego na rysunku?
A. Metrówkę o dokładności 1,00 mm
B. Suwmiarkę o dokładności 0,02 mm
C. Suwmiarkę o dokładności 0,10 mm
D. Metrówkę o dokładności 0,10 mm
Pytanie z egzaminu CKE, styczeń 2018 (arkusz A.50-X-18.01).
Suwmiarka o dokładności 0,02 mm jest najodpowiedniejszym przyrządem do oceny dokładności wykonania gniazda, ponieważ oferuje najwyższy poziom precyzji w pomiarach. W przypadku wymiarów takich jak 15 mm i 24 mm, dokładność ta pozwala na uzyskanie wiarygodnych wyników, które są kluczowe w procesie kontroli jakości wytwarzanych elementów. W branży inżynieryjnej i produkcyjnej standardy ISO często zalecają użycie narzędzi pomiarowych o wysokiej precyzji, szczególnie w przypadku komponentów, które muszą idealnie pasować do siebie, jak w przypadku gniazd. Zastosowanie suwmiarki o dokładności 0,02 mm pozwala na minimalizowanie błędów pomiarowych, co przekłada się na lepszą jakość finalnego produktu. Przykładem może być przemysł motoryzacyjny, gdzie nawet najmniejsze odchylenia w wymiarach gniazd mogą prowadzić do poważnych problemów w montażu. Dlatego, wybierając narzędzie pomiarowe, należy kierować się jego dokładnością, co w tym przypadku zostało właściwie zrealizowane poprzez wybór suwmiarki o odpowiedniej precyzji.
Wybór suwmiarki o dokładności 0,10 mm lub metrówki o dokładności 1,00 mm oraz 0,10 mm do oceny dokładności wykonania gniazda jest niewłaściwy z kilku powodów. Po pierwsze, dokładność pomiaru jest kluczowym elementem w procesie zapewniania jakości, a narzędzia o niższej precyzji mogą nie być w stanie uchwycić drobnych, ale istotnych odchyleń w wymiarach. Suwmiarka o dokładności 0,10 mm w kontekście mierzonych wartości 15 mm i 24 mm może być stosowana w mniej wymagających aplikacjach, jednak nie zapewnia wystarczającej dokładności dla elementów, gdzie precyzja ma kluczowe znaczenie. Przykładowo, w branży lotniczej, gdzie tolerancje wymiarowe są ekstremalnie małe, użycie narzędzi o takiej dokładności mogłoby prowadzić do nieakceptowalnych błędów pomiarowych. Metrówki o większej dokładności, takie jak 1,00 mm, są absolutnie nieadekwatne do tego typu zadań, ponieważ mogą prowadzić do znaczących błędów w ocenie wymiarów gniazd. Dodatkowo, błędne podejście do doboru narzędzi pomiarowych może wynikać z niedostatecznej wiedzy na temat standardów branżowych, które jasno definiują wymagania dotyczące precyzji pomiarów. Kluczowe jest, aby przy wyborze narzędzi kierować się nie tylko ich dostępnością, ale przede wszystkim ich zgodnością z wymaganiami jakościowymi oraz celami produkcyjnymi.
