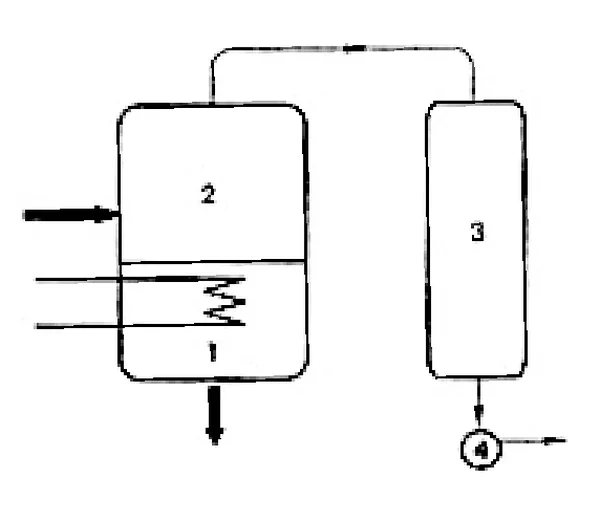

Schemat przedstawia wyparkę próżniową, w skład której w kolejności wchodzą:
A. 1 - komora oparów, 2 - komora grzejna, 3 - skraplacz, 4 - pompa.
B. 1 - pompa, 2 - komora grzejna, 3 - komora oparów, 4 - skraplacz.
C. 1 - komora grzejna, 2 - komora oparów, 3 - skraplacz, 4 - pompa.
D. 1 - pompa, 2 - komora oparów, 3 - skraplacz, 4 - komora grzejna.
Pytanie z egzaminu CKE, czerwiec 2022 (arkusz TG.17-SG-22.06).
Twoja odpowiedź jest poprawna. Schemat wyparki próżniowej ukazuje kolejność, w jakiej zachodzą procesy. Komora grzejna, oznaczona jako numer 1, odpowiada za podgrzewanie cieczy, co jest kluczowym etapem, ponieważ podnosi temperaturę cieczy do wartości, przy której zaczyna ona odparowywać. Następnie opary cieczy przenoszą się do komory oparów, oznaczonej numerem 2, gdzie następuje proces odparowania. Po przejściu przez ten etap, para trafia do skraplacza (numer 3), gdzie opary są schładzane i kondensują się z powrotem do cieczy. Pompa (numer 4) odgrywa fundamentalną rolę w utrzymaniu próżni w systemie, co jest niezbędne dla efektywności całego procesu. Zrozumienie tej sekwencji jest kluczowe w kontekście inżynierii chemicznej oraz technologii procesowej, ponieważ wpływa na efektywność procesów separacji i oczyszczania. Wyparki próżniowe są szeroko stosowane w przemyśle chemicznym, farmaceutycznym oraz spożywczym, gdzie precyzyjna kontrola nad temperaturą i ciśnieniem jest niezbędna dla jakości końcowego produktu.
Wybór niewłaściwej kolejności elementów wyparki próżniowej wskazuje na nieporozumienia dotyczące działania tego systemu. Odpowiedzi, które zmieniają kolejność pomiędzy komorą grzejną, komorą oparów, skraplaczem i pompą, prowadzą do nieprawidłowego zrozumienia dynamiki procesów zachodzących w wyparce. Należy zauważyć, że komora grzejna jest pierwszym etapem w tym procesie, ponieważ dostarcza energię niezbędną do rozpoczęcia odparowywania cieczy. Wprowadzenie pompy na początku cyklu lub skraplacza przed komory oparów sugeruje, że nie jest się świadomym roli ciśnienia i podgrzewania w tym systemie. Ważnym aspektem jest zrozumienie, że pompa nie może funkcjonować poprawnie, jeśli ciecz nie została najpierw podgrzana. Zrozumienie sekwencji tych elementów jest kluczowe w inżynierii chemicznej. Skomplikowane procesy związane z separacją i ekstrakcją wymagają precyzyjnego podejścia do projektowania oraz zarządzania procesami, co obejmuje między innymi odpowiednie ustawienie komponentów w systemach takich jak wyparki. Przykładowo, w przemyśle farmaceutycznym, błędna sekwencja działania wyparki może prowadzić do strat surowców lub zanieczyszczenia końcowego produktu, co podkreśla znaczenie znajomości teorii oraz praktyki przy projektowaniu i eksploatacji systemów technologicznych.
