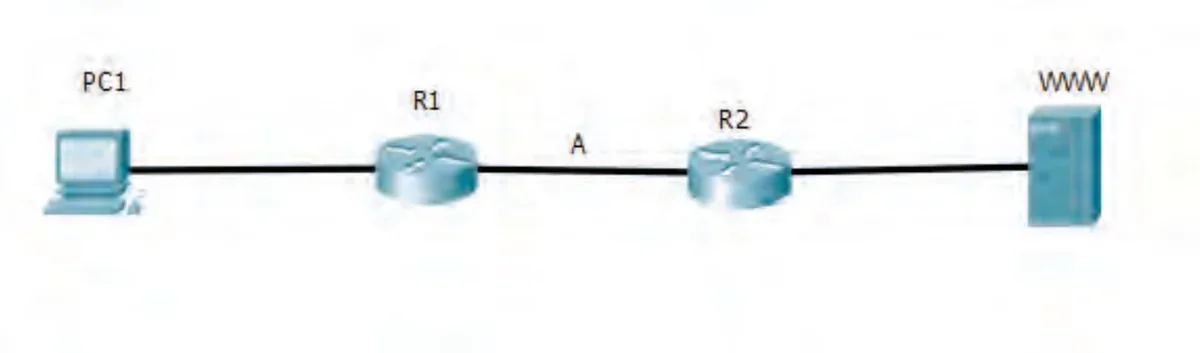

Ramka z danymi wysłanymi z komputera PC1 do serwera www znajduje się pomiędzy ruterem R1 a ruterem R2 (punkt A). Które adresy są w niej zawarte?
A. Źródłowy adres IP komputera PC1, docelowy adres IP serwera, adres źródłowy MAC komputera PC1, adres docelowy adres MAC serwera.
B. Źródłowy adres IP komputera PC1, docelowy rutera R2 serwera, adres źródłowy MAC komputera PC1, adres docelowy adres MAC serwera.
C. Źródłowy adres IP komputera PC1, docelowy adres IP serwera, adres źródłowy MAC rutera R1, adres docelowy adres MAC rutera R2.
D. Źródłowy adres IP rutera R1, docelowy adres IP rutera R2, adres źródłowy MAC komputera PC1, adres docelowy adres MAC serwera.
Pytanie z egzaminu CKE, styczeń 2017 (arkusz E.13-X-17.01).
Poprawna odpowiedź wskazuje, że w ramce znajdują się źródłowy adres IP komputera PC1 oraz docelowy adres IP serwera, a także adresy MAC rutera R1 i R2. Jest to zgodne z zasadami działania protokołu IP oraz warstwy łącza danych w modelu OSI. Adresy IP są niezmienne w trakcie całej drogi pakietu, co oznacza, że źródłowy adres IP komputera PC1 i docelowy adres IP serwera pozostają takie same od momentu wysłania aż do dotarcia do celu. Natomiast adresy MAC są zmieniane w miarę przechodzenia przez różne segmenty sieci. Ruter R1 używa swojego adresu MAC do komunikacji z komputerem PC1, a ruter R2 używa swojego adresu MAC do komunikacji z serwerem. Ta zasada jest kluczowa dla zrozumienia, jak działają sieci komputerowe, a także dla projektowania i wdrażania efektywnych architektur sieciowych. Dobrą praktyką jest znajomość tych zasad, ponieważ umożliwia to lepsze zarządzanie ruchem sieciowym oraz rozwiązywanie problemów związanych z łącznością.
Wybór niepoprawnej odpowiedzi zazwyczaj wynika z niepełnego zrozumienia roli adresów IP i MAC w komunikacji sieciowej. Adresy IP są używane do identyfikacji źródła i celu w sieci, co pozwala na efektywne routowanie danych. W przypadku błędnych odpowiedzi, jak np. podanie źródłowego adresu IP rutera R1 czy adresu MAC serwera, pojawiają się fundamentalne nieporozumienia. Adresy MAC są specyficzne dla lokalnej sieci i zmieniają się w miarę przechodzenia przez routery, co oznacza, że gdy ramka wychodzi z jednego segmentu sieci do drugiego, adresy MAC są aktualizowane. Każdy ruter widzi tylko adresy MAC urządzeń bezpośrednio połączonych. Również błędne interpretacje dotyczące tego, jakie adresy powinny być w ramce, mogą prowadzić do zamieszania, gdyż niektóre odpowiedzi pomijają istotne elementy, takie jak konieczność zachowania adresów IP w komunikacji między różnymi sieciami. Zrozumienie, jak warstwy modelu OSI współdziałają ze sobą, jest kluczowe do prawidłowego rozwiązywania problemów w sieciach komputerowych. Często spotykanym błędem jest mylenie adresów IP z adresami MAC i przypisywanie funkcji jednych do drugich, co prowadzi do nieprawidłowych wniosków dotyczących struktury ramki przesyłanej w sieci.
