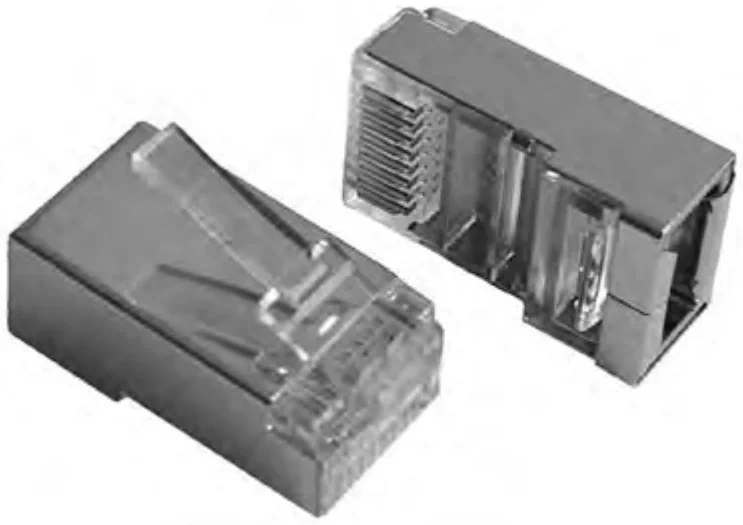

Przedstawiony na rysunku wtyk (złącze męskie modularne) jest zakończeniem kabla
A. U/UTP.
B. światłowodowego.
C. koncentrycznego.
D. F/UTP.
Pytanie z egzaminu CKE, październik 2016 (arkusz E.13-X-16.08).
Wtyk F/UTP, który został przedstawiony na rysunku, to typ złącza męskiego modularnego, stosowanego głównie w kablach ekranowanych, gdzie F oznacza "foiled" (ekranowany). Takie złącza są powszechnie wykorzystywane w sieciach Ethernet, szczególnie w zastosowaniach, gdzie wymagana jest większa ochrona przed zakłóceniami elektromagnetycznymi. W praktyce, wtyki F/UTP zapewniają lepszą jakość sygnału w porównaniu do standardowych wtyków U/UTP, które nie mają ekranowania. W sytuacjach występowania silnych zakłóceń, jak w biurach z wieloma urządzeniami elektronicznymi, wtyki te minimalizują ryzyko utraty danych oraz zwiększają stabilność połączenia. Stosowanie ekranowanych kabli F/UTP jest zgodne z zaleceniami standardów IEEE 802.3 oraz EIA/TIA, co czyni je preferowanym wyborem w nowoczesnych infrastrukturach sieciowych.
Wybór odpowiedzi U/UTP, koncentrycznego czy światłowodowego wskazuje na pewne nieporozumienia związane z typami kabli i ich zastosowaniem. Kable U/UTP oznaczają, że są to kable niescreenowane, co czyni je mniej odpornymi na zakłócenia elektromagnetyczne. W zależności od środowiska, w którym są używane, mogą nie zapewniać wystarczającej jakości sygnału, szczególnie w miejscach o dużym natężeniu zakłóceń. Z kolei kable koncentryczne, chociaż powszechnie używane w telekomunikacji, nie są kompatybilne z wtykami modularnymi, które są przeznaczone do kabli skrętkowych i sieci Ethernet. Kable światłowodowe to zupełnie inna technologia, oparta na przesyłaniu sygnału świetlnego, a tym samym również nie współpracują z wtykami modularnymi. W rzeczywistości, aby wykorzystać wtyk F/UTP, konieczne jest zrozumienie, że jego konstrukcja i zastosowanie są ściśle związane z ekranowaniem, które chroni przed zakłóceniami w sieciach komputerowych. Nieporozumienia te mogą prowadzić do wyboru niewłaściwych komponentów przy projektowaniu oraz instalacji sieci, co w efekcie może obniżyć jakość transmisji danych i zwiększyć ryzyko awarii sieci.
