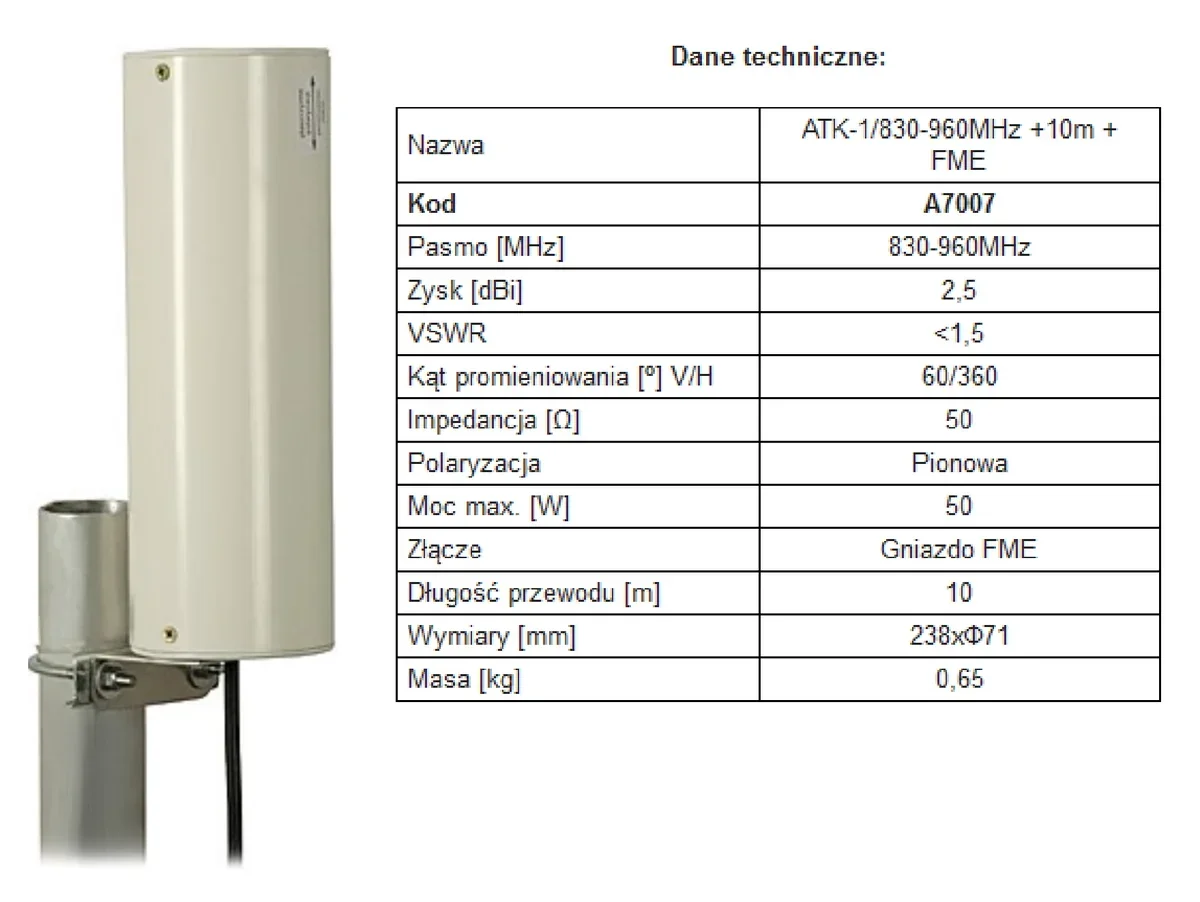

Na rysunku przedstawiono antenę
A. fraktalną.
B. dookólną.
C. dipolową.
D. reflektorową.
Pytanie z egzaminu CKE, czerwiec 2019 (arkusz E.16-X-19.06).
Antena dookólna, jak już wiesz, jest tym typem anteny, która nadaje sygnał równomiernie we wszystkie strony poziomo. Jej kąt promieniowania to 360 stopni, co sprawia, że świetnie nadaje się do różnych zastosowań, jak na przykład w komunikacji radiowej czy w sieciach WLAN. Znajdziesz je też w technologii IoT. Przykładem mogą być urządzenia, które potrzebują stabilnego sygnału w różnych kierunkach, co jest bardzo ważne w miastach, gdzie sygnał musi być równomiernie rozkładany. Inżynierowie przy projektowaniu takich anten często kierują się normami IEEE 802.11, które definiują standardy dla komunikacji bezprzewodowej. Dzięki temu można zapewnić odpowiednią jakość sygnału i zmniejszyć zakłócenia. To właśnie czyni anteny dookólne kluczowymi w nowoczesnych systemach telekomunikacyjnych, ułatwiając zarządzanie pasmem częstotliwości i optymalizację zasięgu sygnału.
Fraktalne anteny, dipolowe i reflektorowe mają swoje unikalne cechy i zastosowania, które nie pasują do charakterystyki anteny dookólnej. Anteny fraktalne mają skomplikowaną geometrię, przez co są w stanie pracować w wielu pasmach częstotliwości, ale nie nadają się do równomiernej emisji sygnału w poziomie. Poza tym, są bardziej złożone w budowie i używa się ich tam, gdzie wymagana jest miniaturyzacja i wielopasmowe działanie. Anteny dipolowe promieniują sygnał w dwóch kierunkach i tworzą tzw. 'figurę ósemki', co ogranicza ich efektywność w sytuacjach, gdzie potrzebny jest pełen rozkład sygnału. Z kolei anteny reflektorowe mają dodatkowe elementy, które kierunkowo wzmacniają sygnał, więc nie nadają się do stałej emisji we wszystkich kierunkach, jak to ma miejsce w przypadku anten dookólnych. Utożsamianie różnych typów anten z ich funkcjonalnością to błąd, który może prowadzić do złego doboru w projektach komunikacyjnych. Zrozumienie tych różnic jest naprawdę ważne w projektowaniu i wdrażaniu rozwiązań telekomunikacyjnych.
