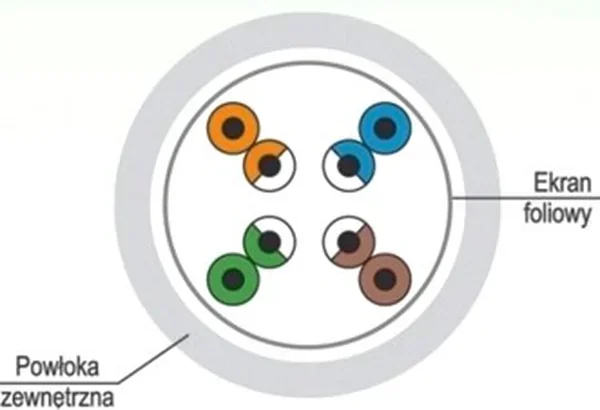

Budowa którego kabla jest przedstawiona na rysunku?
A. U/UTP
B. F/UTP
C. U/FTP
D. F/FTP
Pytanie z egzaminu CKE, czerwiec 2020 (arkusz E.15-SG-20.06).
Odpowiedź F/UTP jest na pewno trafna, bo na rysunku widzimy kabel z parą skręconych przewodów, które otacza wspólny ekran z folii. To ekranowanie jest ważne, bo pomaga zredukować zakłócenia elektromagnetyczne, co ma spore znaczenie w telekomunikacji i sieciach. Takie kable F/UTP są często używane w miejscach, gdzie zakłóceń jest sporo, jak na przykład w biurach, gdzie pracuje wiele urządzeń. Standardy, jak ISO/IEC 11801, zwracają uwagę na to ekranowanie, bo wpływa na jakość sygnału w sieciach. Używanie kabli F/UTP pozwala nam lepiej przesyłać dane, co jest kluczowe w nowoczesnych rozwiązaniach sieciowych. W porównaniu do kabli U/UTP, które nie mają ekranowania, F/UTP daje lepszą ochronę przed zakłóceniami, przez co są bardziej odpowiednie w trudniejszych warunkach. To na pewno ma znaczenie przy wyborze odpowiedniego kabla.
Wybór U/FTP, U/UTP lub F/FTP pokazuje, że mogło dojść do pewnych niejasności odnośnie tego, jak różne typy kabli wyglądają i do czego służą. Kabel U/FTP, który ma ekranowane pary, ale nie ma zewnętrznego ekranu, nie jest dobrym wyborem, bo nie ma wspólnego ekranu foliowego, jak F/UTP. Podobnie U/UTP, który jest całkowicie nieekranowany, nie będzie tu właściwy, bo nie chroni przed zakłóceniami, co jest kluczowe w kontekście rysunku z ekranem. F/FTP również nie pasuje, bo różni się tym, że ma ekran zarówno na poziomie par, jak i na zewnątrz. To sprawia, że F/UTP jest innym kablem. Czasami te nazwy mogą mylić, co prowadzi do pomyłek. Dlatego przy wyborze kabla ważne, by zwrócić uwagę na to, jakie wymagania mamy co do przesyłu danych i jakie są zakłócenia w danym miejscu, bo to ma kluczowe znaczenie dla jakości sygnału.
