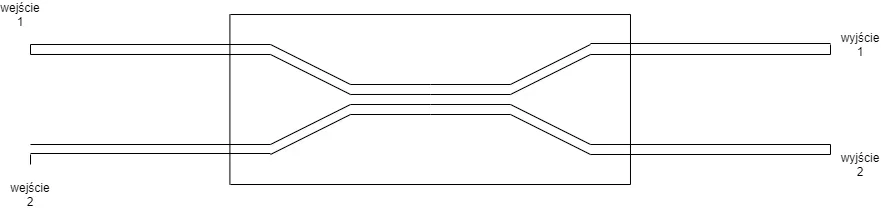

Budowa którego urządzenia optycznego jest przedstawiona na rysunku?
A. Wzmacniacza.
B. Sprzęgacza.
C. Regeneratora.
D. Filtra.
Pytanie z egzaminu CKE, czerwiec 2021 (arkusz EE.10-SG-21.06).
No to jest rzeczywiście dobry wybór! Sprzęgacz optyczny to naprawdę istotny element w telekomunikacji, zwłaszcza w systemach fotonowych. Rysunek, który przedstawiłeś, świetnie to pokazuje – mamy dwa wejścia i dwa wyjścia, co jest typowe dla tego typu urządzeń. Sprzęgacze są super pomocne, bo pozwalają na łączenie i rozdzielanie sygnałów świetlnych z różnych źródeł, co w złożonych sieciach jest wręcz niezbędne do sprawnej transmisji danych. Widziałem, jak sprzęgacze działają w systemach wielomodowych, gdzie sygnały są przesyłane przez różne włókna optyczne. Ogólnie rzecz biorąc, stosowanie sprzęgaczy to coś, co w branży wszyscy zalecają, bo pomagają one minimalizować błędy w przesyle i poprawiają wydajność całego systemu komunikacyjnego.
Hm, wybór odpowiedzi niestety nie był trafny. Wydaje mi się, że tu może brakuje zrozumienia między różnymi urządzeniami optycznymi. Filtr optyczny, na przykład, działa tak, że przepuszcza tylko światło o konkretnych długościach fal i blokuje inne. Choć to ważny element w systemach optycznych, to jego budowa jest raczej inna niż to, co pokazano w pytaniu. Regenerator też ma swoją rolę – wzmacnia sygnał optyczny, zwłaszcza gdy po drodze ulega osłabieniu, ale znów nie wygląda jak sprzęgacz, bo nie łączy sygnałów z różnych źródeł. Z kolei wzmacniacz zwiększa moc sygnału, ale nie rozdziela ani nie łączy. Często ludzie mylą te różne funkcje, a to nie jest łatwe. W każdym razie, żeby system optyczny działał efektywnie, warto zrozumieć, jak te różne elementy współpracują. To na pewno pomoże w projektowaniu i wdrażaniu bardziej skomplikowanych systemów komunikacyjnych.
