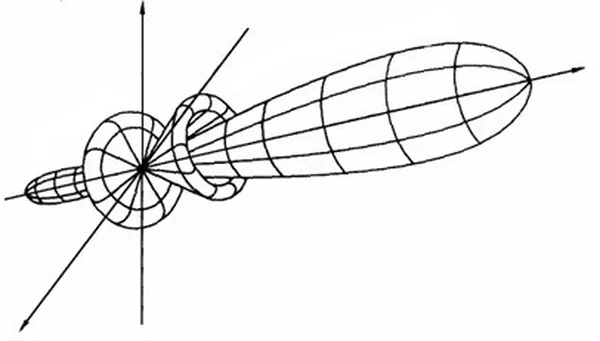

Jaką charakterystykę promieniowania anteny przedstawia rysunek?
A. Poziomą.
B. Przestrzenną.
C. Wertykalną.
D. Horyzontalną.
Pytanie z egzaminu CKE, czerwiec 2017 (arkusz E.16-X-17.06).
Rysunek przedstawia charakterystykę promieniowania anteny w formie przestrzennej, co oznacza, że promieniowanie rozchodzi się w trzech wymiarach, a nie tylko w jednej płaszczyźnie. W praktyce, zrozumienie przestrzennej charakterystyki promieniowania jest kluczowe dla projektowania skutecznych systemów komunikacyjnych, w tym sieci bezprzewodowych. Anteny o charakterystyce przestrzennej mogą wykazywać różne wzorce promieniowania w zależności od ich konstrukcji i zastosowania, co pozwala na optymalizację sygnału w różnych kierunkach. Przykładem może być zastosowanie anten kierunkowych w systemach radarowych, gdzie kluczowe jest precyzyjne ukierunkowanie promieniowania w stronę obiektu. Zrozumienie tych koncepcji pozwala inżynierom na podejmowanie świadomych decyzji dotyczących wyboru odpowiednich anten w zależności od wymagań aplikacji, co jest zgodne z najlepszymi praktykami w dziedzinie telekomunikacji.
Rozważając dostępne odpowiedzi, warto zauważyć, że błędne odpowiedzi opierają się na nieodpowiednim zrozumieniu koncepcji charakterystyki promieniowania anteny. Odpowiedzi wskazujące na wertykalną, poziomą lub horyzontalną charakterystykę sugerują myślenie w kategoriach jednowymiarowych, co jest nieadekwatne dla anten, które mają zdolność do promieniowania sygnału w wielu kierunkach jednocześnie. Wertykalna i pozioma charakterystyka często dotyczą anten, które emitują sygnał tylko w jednej płaszczyźnie, co jest ograniczone w porównaniu do przestrzennej charakterystyki promieniowania. Na przykład, antena dipolowa, która może mieć charakterystykę wertykalną, nie jest w stanie efektywnie dostarczać sygnału w trzech wymiarach, co ogranicza jej zastosowanie w złożonych środowiskach komunikacyjnych. Błędy w interpretacji charakterystyk promieniowania mogą prowadzić do niewłaściwego doboru anten w projektach, co ma kluczowe znaczenie w kontekście wydajności systemów i jakości sygnału. W praktyce, profesjonalne podejście do projektowania systemów komunikacyjnych wymaga zrozumienia tych różnic oraz umiejętności analizy trójwymiarowych wzorców promieniowania, co jest zgodne z normami branżowymi i najlepszymi praktykami.
