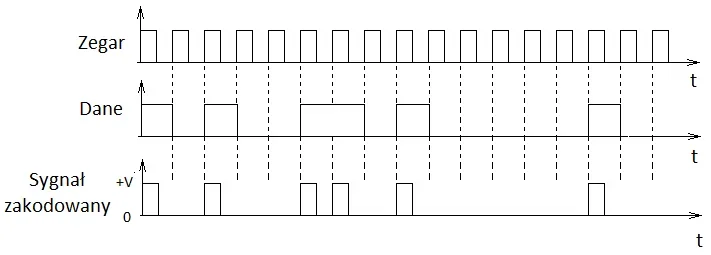

Rysunek przedstawia sygnał zakodowany kodem
A. NRZ-L unipolarnym.
B. RZ unipolarny.
C. Manchester.
D. 2B1Q
Pytanie z egzaminu CKE, czerwiec 2018 (arkusz E.15-X-18.06).
Odpowiedź "RZ unipolarny" jest poprawna, ponieważ sygnał zakodowany na rysunku rzeczywiście odpowiada charakterystykom tego typu kodowania. W kodowaniu RZ unipolarnym, sygnał przyjmuje stan wysoki (+V) tylko w pierwszej połowie okresu zegara, co oznacza, że w drugiej połowie okresu wraca do zera. Gdy dane są w stanie niskim, sygnał pozostaje na poziomie zerowym przez cały okres zegara. Taki sposób kodowania jest szczególnie użyteczny w systemach, gdzie istotne jest zachowanie synchronizacji, ponieważ wyraźne przejścia do zera pomagają w detekcji granic bitów. Dodatkowo, RZ unipolarny charakteryzuje się prostotą implementacji oraz jest łatwy do analizy, co czyni go popularnym wyborem w aplikacjach telekomunikacyjnych, takich jak transmisja danych w sieciach lokalnych. Podczas projektowania systemów komunikacyjnych warto również zwrócić uwagę na standardy takie jak IEEE 802.3, które wskazują różne metody kodowania, w tym RZ, ze względu na ich efektywność w różnych warunkach transmisyjnych.
Wybór innej odpowiedzi sugeruje pewne nieporozumienia dotyczące zasad kodowania sygnałów. Na przykład, kod Manchester, który jest jedną z opcji, łączy w sobie proces kodowania danych z synchronizacją, gdzie każdy bit jest reprezentowany przez zmianę stanu sygnału w połowie okresu. W przypadku sygnału zakodowanego w Manchesterze, nie występuje okres czasu, w którym sygnał pozostaje na poziomie zerowym, co stoi w sprzeczności z przedstawionym na rysunku sygnałem RZ unipolarnym. Ponadto, NRZ-L unipolarny, kolejna z dostępnych odpowiedzi, także jest nieprawidłowy, ponieważ w tym typie kodowania sygnał może pozostawać na poziomie wysokim przez cały czas trwania bitu, co nie zgadza się z charakterystyką kodowania RZ unipolarnego. Ostateczna opcja, 2B1Q, to metoda kodowania, która wykorzystuje połączenie dwóch bitów do reprezentacji jednego poziomu sygnału, co również nie znajduje odzwierciedlenia w analizowanym rysunku. Błędem jest zakładanie, że różne metody kodowania mogą być używane zamiennie bez uwzględnienia ich specyficznych cech i zastosowań. Dlatego kluczowe jest, aby rozumieć różnice między tymi technikami oraz kontekst ich użycia w systemach komunikacyjnych.
