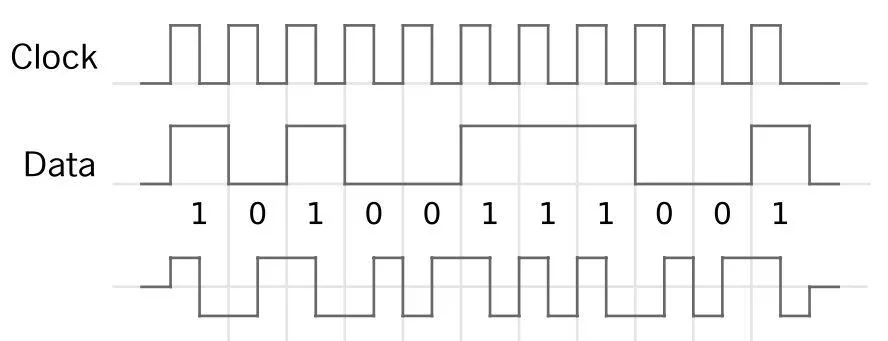

Który kod transmisyjny jest przedstawiony na rysunku?
A. HDB3.
B. Manchester.
C. AMI.
D. Manchester różnicowy.
Pytanie z egzaminu CKE, styczeń 2021 (arkusz EE.10-SG-21.01).
Kodowanie Manchester to popularna metoda kodowania sygnałów, która stosuje się w różnych standardach komunikacji, w tym Ethernet i inne protokoły sieciowe. Jego główną cechą jest to, że sygnał zmienia swój stan na przecięciu okresu bitu, co umożliwia synchronizację zegara odbiornika z sygnałem. W praktyce oznacza to, że każdemu bitowi przyporządkowana jest zmiana stanu: przejście z niskiego na wysoki sygnał oznacza '0', natomiast z wysokiego na niski '1'. Taka metoda kodowania ma wiele zalet, w tym odporność na błędy i możliwość łatwego odzyskiwania sygnału, co czyni ją idealną do aplikacji, gdzie jakość sygnału jest kluczowa. Przykłady zastosowania kodowania Manchester obejmują komunikację w sieciach lokalnych, transmisję danych w systemach bezprzewodowych oraz wiele interfejsów komunikacyjnych. Z tego powodu kodowanie Manchester jest uznawane za standard w wielu dziedzinach technologii transmisji danych, a jego zrozumienie jest fundamentalne dla inżynierów i techników zajmujących się elektroniką i telekomunikacją.
Wybór innego kodowania niż Manchester może wynikać z nieporozumienia dotyczącego podstawowych zasad kodowania sygnałów. Kod AMI (Alternate Mark Inversion) polega na alternatywnym odwracaniu sygnału dla jedynek, co może wprowadzać w błąd, gdyż nie zmienia sygnału w środku bitu, a jedynie na początku. Z kolei kod HDB3 (High-Density Bipolar 3) jest bardziej skomplikowanym podejściem, które wprowadza zera między jedynki w celu eliminacji długich sekwencji zer, co również nie odpowiada zasadzie kodowania Manchester. Również kod Manchester różnicowy różni się od zwykłego Manchester, ponieważ identyfikuje bity na podstawie zmian w sygnale, co czyni go bardziej odpornym na błędy, ale nie odwzorowuje prostoty i przejrzystości kodowania Manchester. Wybór niewłaściwego kodu może prowadzić do problemów z synchronizacją i błędów w odbiorze danych. Zrozumienie różnicy pomiędzy tymi metodami kodowania jest kluczowe dla prawidłowego projektowania systemów komunikacyjnych. Warto dostrzegać, że nie każde kodowanie jest odpowiednie do wszystkich zastosowań, a wybór odpowiedniego kodu powinien być uzależniony od konkretnego kontekstu, wymagań dotyczących niezawodności oraz struktury przesyłanych danych.
