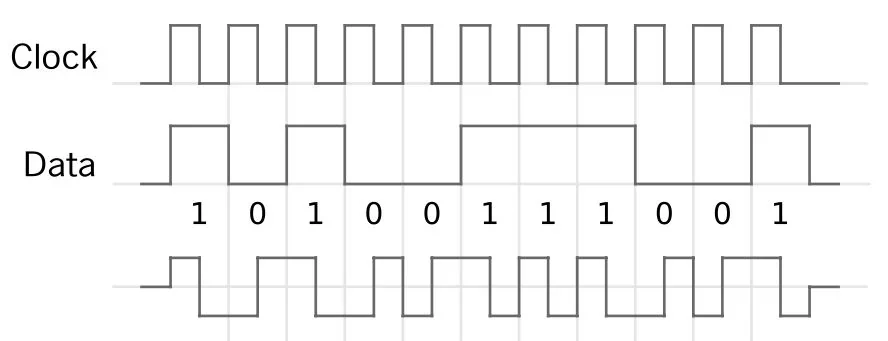

Który kod transmisyjny przedstawiono na rysunku?
A. AMI.
B. Manchester różnicowy.
C. Manchester.
D. HDB3.
Pytanie z egzaminu CKE, czerwiec 2021 (arkusz EE.10-SG-21.06).
Odpowiedź Manchester jest prawidłowa, ponieważ na przedstawionym rysunku sygnał zmienia stan co pół okresu bitu, co jest charakterystyczne dla tego kodowania. W kodzie Manchester każdy bit danych jest reprezentowany przez dwa stany: dla bitu '1' mamy przejście z wysokiego na niski, a dla bitu '0' z niskiego na wysoki. Taki sposób kodowania jest często wykorzystywany w sieciach Ethernet, co zapewnia synchronizację danych z sygnałem zegara, a także ułatwia detekcję błędów. Dzięki tym cechom, kod Manchester jest odporny na zakłócenia i ułatwia regenerację sygnału w długich trasach. W praktyce, użycie kodowania Manchester w sieciach lokalnych i systemach komunikacyjnych sprzyja stabilności transmisji, co czyni go standardem w przemyśle telekomunikacyjnym. Dodatkowo, stosowanie kodu Manchester w kodowaniu sygnałów podnosi efektywność zastosowania mediów transmisyjnych, gdyż charakteryzuje się on dobrym rozkładem energii w różnych pasmach częstotliwości.
HDB3, AMI oraz Manchester różnicowy to kody transmisyjne, które posiadają różne mechanizmy kodowania, różniące się od specyfiki kodu Manchester. HDB3 (High-Density Bipolar 3 Zeros) to technika, która ma na celu eliminację długich ciągów zer w sygnale, co może prowadzić do problemów z synchronizacją. HDB3 wprowadza zasady dotyczące zmiany poziomu sygnału po każdym trzecim zerze, co czyni go bardziej złożonym mechanizmem niż Manchester. Z kolei kodowanie AMI (Alternate Mark Inversion) polega na reprezentowaniu bitów '1' przez naprzemienne zmiany sygnału, podczas gdy zera są reprezentowane przez brak sygnału. Taki system nie synchronizuje się tak skutecznie jak Manchester, ponieważ może prowadzić do pojawienia się długich okresów bezzmianowych. Manchester różnicowy również różni się od Manchester, ponieważ do kodowania używa się zmiany stanu sygnału tylko w przypadku zmiany bitu, co może wprowadzać dodatkowe komplikacje w detekcji błędów. Wybór nieodpowiedniego kodowania może prowadzić do nieefektywnej transmisji danych oraz trudności w synchronizacji, co z kolei wpływa na jakość i niezawodność komunikacji sieciowej. W związku z tym, ważne jest zrozumienie, jak różne metody kodowania wpływają na praktyczne aspekty transmisji danych oraz ich implementację w nowoczesnych systemach telekomunikacyjnych.
