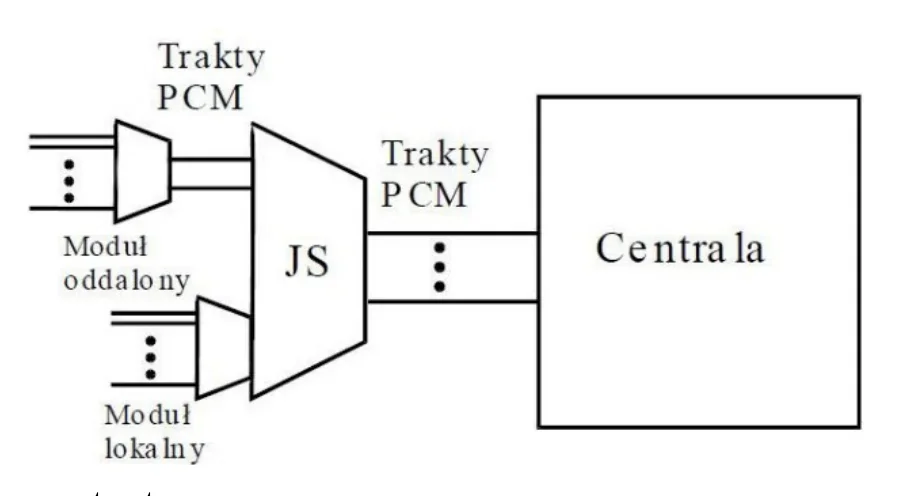

Na schemacie przedstawiono koncentrator
A. lokalny scentralizowany.
B. lokalny scentralizowany o strukturze gwieździstej.
C. o strukturze rozproszonej pierścieniowej.
D. z oddaloną jednostką sterującą o strukturze rozproszonej gwiaździstej.
Pytanie z egzaminu CKE, styczeń 2018 (arkusz E.16-X-18.01).
Poprawna odpowiedź wskazuje na rozproszoną strukturę systemu z oddaloną jednostką sterującą, co jest kluczowe dla zrozumienia architektury nowoczesnych systemów telekomunikacyjnych. Na schemacie prezentowane są moduły lokalne i oddalone, które komunikują się z centralą za pomocą traktów PCM (Pulse Code Modulation). Taki typ struktury pozwala na elastyczne zarządzanie oraz na zwiększenie niezawodności systemu. W architekturze gwiaździstej wszelkie moduły są połączone z centralnym punktem, co umożliwia łatwe dodawanie lub usuwanie jednostek bez wpływu na pozostałe elementy systemu. Standardy telekomunikacyjne, takie jak ITU-T G.703, podkreślają znaczenie takich rozwiązań w kontekście optymalizacji przesyłu danych oraz minimalizacji opóźnień. Przykładem zastosowania tej architektury może być nowoczesna sieć operatorska, gdzie zdalne sterowanie jednostkami końcowymi umożliwia operatorom szybką reakcję na zmiany w sieci oraz efektywne zarządzanie zasobami.
Analizując błędne odpowiedzi, można zauważyć kilka istotnych nieporozumień dotyczących struktury i zarządzania systemami telekomunikacyjnymi. Odpowiedzi sugerujące lokalną scentralizowaną strukturę nie uwzględniają faktu, że w przedstawionym schemacie jednostka sterująca jest oddalona od centralnego punktu, co jest kluczowe dla zrozumienia jego architektury. Scentralizowana struktura, w której wszystkie elementy są połączone bezpośrednio z jednym punktem, nie zapewnia elastyczności i niezawodności, które są niezbędne w dzisiejszych sieciach. Współczesne systemy korzystają z rozproszonych jednostek sterujących, które poprawiają wydajność i umożliwiają lepsze zarządzanie danymi. Wybór odpowiedzi o strukturze rozproszonej pierścieniowej jest także mylący, ponieważ nie uwzględnia zdalnej lokalizacji jednostki sterującej. W strukturze pierścieniowej wszystkie moduły są połączone w zamknięty krąg, co prowadzi do potencjalnych problemów z awarią jednego z elementów. W praktyce, zrozumienie różnic między tymi strukturami jest kluczowe, aby unikać błędnych decyzji projektowych i nieefektywnego zarządzania siecią.
