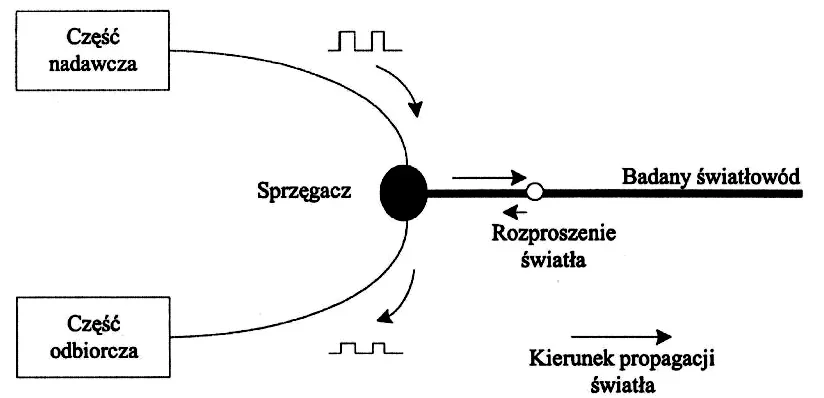

Dla którego urządzenia metoda pomiaru długości i tłumienności przedstawiona na rysunku jest właściwa?
A. Reflektometru OTDR.
B. Miernika mocy.
C. Reflektometru TDR.
D. Analizatora widma.
Pytanie z egzaminu CKE, czerwiec 2020 (arkusz E.16-SG-20.06).
Reflektometr OTDR (Optical Time Domain Reflectometer) jest kluczowym narzędziem w branży telekomunikacyjnej, zwłaszcza w kontekście monitorowania i diagnostyki sieci światłowodowych. Metoda pomiaru długości i tłumienności, przedstawiona na rysunku, opiera się na analizie impulsów świetlnych, które są wysyłane wzdłuż światłowodu. OTDR mierzy czas powrotu odbitych impulsów, co pozwala na precyzyjne określenie długości kabla oraz lokalizacji wszelkich defektów, takich jak uszkodzenia czy złącza. Przykładem zastosowania OTDR jest inspekcja nowo zainstalowanych lub istniejących kabli światłowodowych, co zapewnia ich prawidłowe funkcjonowanie i identyfikację problemów, zanim staną się one krytyczne. Zgodnie z dobrymi praktykami branżowymi, regularne pomiary za pomocą OTDR są zalecane podczas konserwacji infrastruktury telekomunikacyjnej, co przyczynia się do zwiększenia niezawodności sieci i minimalizacji przestojów.
Analizator widma to urządzenie, które służy do oceny widma sygnałów elektromagnetycznych, ale nie jest przeznaczone do pomiaru długości i tłumienności światłowodów. W kontekście światłowodów, analizator widma może być użyty do badania jakości sygnału, ale nie mierzy on bezpośrednio długości ani strat sygnału w kablu. Reflektometr TDR (Time Domain Reflectometer) działa w inny sposób, skupiając się na pomiarach w kablach miedzianych, a nie optycznych, co czyni go nieodpowiednim do analizy światłowodów. Miernik mocy, z drugiej strony, mierzy moc optyczną sygnału w światłowodzie, lecz nie dostarcza informacji o długości czy stratności, które są kluczowe w diagnozowaniu stanu kabla. Często wśród użytkowników występuje nieporozumienie dotyczące różnic pomiędzy tymi urządzeniami, co prowadzi do błędnych wniosków. Kluczowe jest zrozumienie, że każde z tych urządzeń ma swoje specyficzne zastosowanie i nie można ich stosować zamiennie. Wiedza na temat funkcji i zastosowania każdego z nich jest niezbędna, aby uniknąć niewłaściwych interpretacji i błędów w diagnozowaniu sieci światłowodowych.
