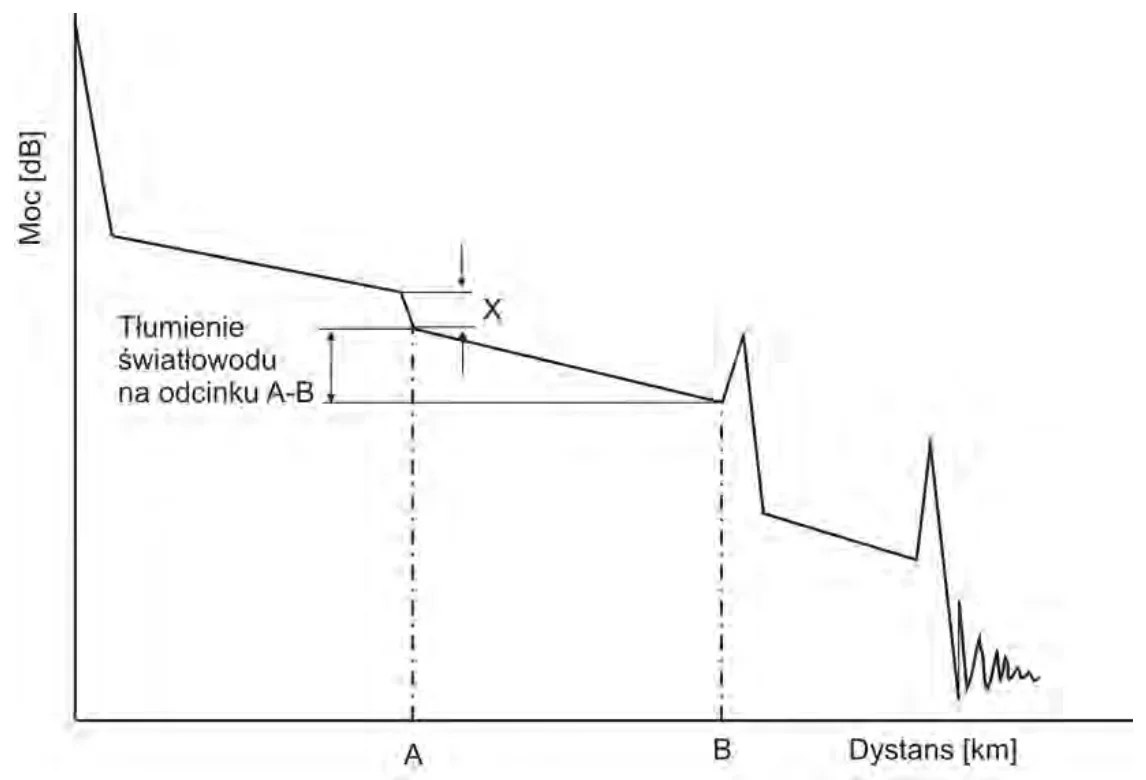

Rysunek przedstawia poglądowy zrzut z reflektometru OTDR. Spadek mocy oznaczony X dla dystansu A został spowodowany
A. odbiciem Fresnela.
B. tłumieniem spawu.
C. tłumieniem złączki.
D. rozproszeniem Rayleigha.
Pytanie z egzaminu CKE, styczeń 2016 (arkusz E.16-X-16.01).
Prawidłowa odpowiedź to tłumienie spawu, co jest zjawiskiem typowym w technologii światłowodowej. Spawanie światłowodów polega na łączeniu dwóch włókien w sposób, który minimalizuje straty sygnału. W przypadku nieidealnego dopasowania włókien, co może być spowodowane błędami w procesie spawania, dochodzi do straty energii optycznej, co widać na wykresie OTDR jako spadek mocy oznaczony X. Tłumienie spawu jest istotnym parametrem, który należy kontrolować, aby zapewnić wysoką jakość transmisji w sieciach światłowodowych. W praktyce, zgodnie z normami ITU-T G.652, dopuszczalne straty dla spawów nie powinny przekraczać 0,1 dB. Regularne pomiary przy użyciu reflektometrów OTDR są kluczowe, aby identyfikować potencjalne problemy związane z tłumieniem spawu oraz utrzymywać odpowiednią jakość infrastruktury światłowodowej w sieciach telekomunikacyjnych.
Odpowiedzi, które wskazują na zjawiska takie jak tłumienie złączki, odbicie Fresnela czy rozproszenie Rayleigha, są mylne w kontekście przedstawionego problemu. Tłumienie złączki odnosi się do strat energii optycznej, które występują na połączeniach między różnymi segmentami światłowodu, ale w odróżnieniu od spawów, złącza są zaprojektowane w taki sposób, aby minimalizować te straty. Odbicie Fresnela, które pojawia się na granicach materiałów optycznych, ma charakterystyczny wpływ na pomiar, skutkując spadkiem mocy, który nie jest związany z bezpośrednim tłumieniem w obrębie materiału. Z kolei rozproszenie Rayleigha, które jest nieuniknionym zjawiskiem wzdłuż całego włókna, prowadzi do strat sygnału, które są niezwiązane z konkretnymi punktami spawania czy złączania. Te koncepcje mogą prowadzić do błędnych wniosków, gdyż nie uwzględniają specyfiki i mechanizmów działania światłowodów. Umiejętność odróżniania tych zjawisk jest kluczowa dla prawidłowej diagnostyki oraz konserwacji sieci optycznych. Zrozumienie różnicy między tymi zjawiskami a tłumieniem spawu jest fundamentem praktycznej wiedzy inżynierskiej w dziedzinie telekomunikacji.
