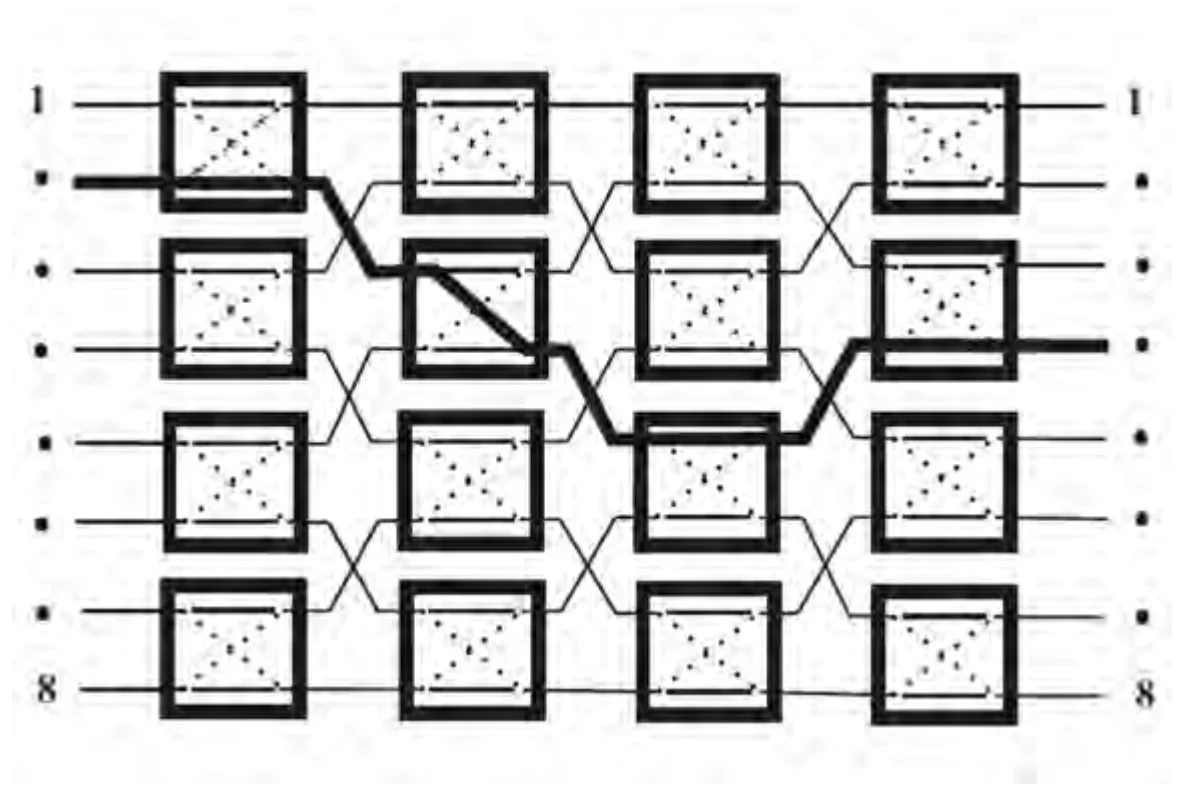

Na rysunku przedstawiono uproszczony schemat pola komutacyjnego, w którym pogrubioną linią zaznaczono jedną z możliwych opcji zestawienia połączenia. Jest to schemat pola komutacyjnego o pojemności
A. 4x4 zbudowanego z komutatorów 2x2
B. 2x2 zbudowanego z komutatorów 4x4
C. 2x2 zbudowanego z komutatorów 8x8
D. 8x8 zbudowanego z komutatorów 2x2
Pytanie z egzaminu CKE, styczeń 2016 (arkusz E.16-X-16.01).
Poprawna odpowiedź odnosi się do schematu pola komutacyjnego o pojemności 8x8, gdzie zastosowanie komutatorów 2x2 jest kluczowe dla prawidłowego działania całego systemu. W takim układzie, mamy do czynienia z 8 wejściami i 8 wyjściami, co umożliwia zestawienie połączeń z wykorzystaniem mniejszych jednostek, jakimi są komutatory 2x2. Taki układ pozwala na elastyczne zarządzanie sygnałami i ich dystrybucję, co jest szczególnie przydatne w aplikacjach, które wymagają dużej wydajności i niezawodności, takich jak systemy telekomunikacyjne czy infrastruktura sieciowa. Zastosowanie standardów takich jak ITU-T G.7040, które definiują struktury komutacyjne, podkreśla znaczenie prawidłowego zestawienia takich układów. W praktyce, odpowiednie zrozumienie i umiejętność implementacji tego typu połączeń wpływa na ogólną efektywność systemów oraz ich zdolność do adaptacji w zmieniających się warunkach operacyjnych.
Analizując pozostałe odpowiedzi, można zauważyć, że niepoprawne koncepcje często wynikają z nieprawidłowego zrozumienia struktury komutatorów oraz ich zastosowania w pole komutacyjnym. Odpowiedź wskazująca na komutatory 8x8 zbudowane z komutatorów 2x2 wydaje się na pierwszy rzut oka logiczna, jednak takie zestawienie jest sprzeczne z zasadami strukturyzacji sygnałów. Komutator 8x8 wymaga bezpośredniego połączenia między wejściami a wyjściami, co nie jest możliwe przy użyciu mniejszych jednostek w formie 2x2, które same w sobie nie realizują pełnej pojemności 8x8. Ponadto, odpowiedzi sugerujące pojemności 2x2 i 4x4 w kontekście komutatorów 8x8 ujawniają głębsze niedopatrzenie w zakresie rozumienia hierarchii komutacyjnej. Typowe błędy myślowe obejmują tendencyjność do uproszczeń oraz brak analizy wymagań dotyczących połączeń. Przy projektowaniu i realizacji systemów telekomunikacyjnych kluczowe znaczenie ma właściwe zrozumienie pojemności i struktury komutatorów, co wpływa na efektywność całego układu. Współczesne standardy branżowe, takie jak ETSI EN 300 019, nakładają szczególne wymagania dotyczące projektowania i implementacji takich systemów, co dodatkowo podkreśla istotność wyboru odpowiednich komponentów oraz architektury połączeń.
