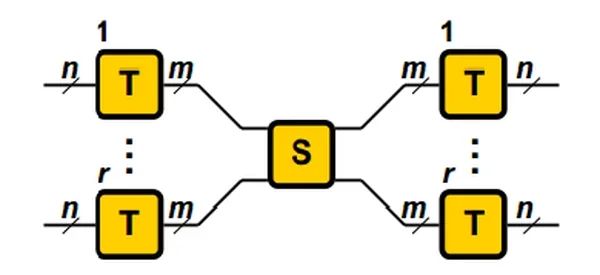

Które pole komutacyjne zostało przedstawione na rysunku?
A. Przestrzenno-częstotliwościowe T-S-T
B. Przestrzenno-czasowe T-S
C. Przestrzenno-czasowe T-S-T
D. Przestrzenno-częstotliwościowe T-S
Pytanie z egzaminu CKE, styczeń 2018 (arkusz E.16-X-18.01).
Wybrałeś poprawną odpowiedź: "Przestrzenno-czasowe T-S-T". Na tym rysunku widzisz, że bloki T są powiązane z centralnym blokiem S. To pokazuje jak sygnał jest przetwarzany w dwóch wymiarach – w przestrzeni i czasie. Bloki T zajmują się przetwarzaniem informacji w przestrzeni. To jest super ważne w takich rzeczach jak systemy radarowe, gdzie analizujemy sygnały w różnych kierunkach. Z kolei ten centralny blok S odpowiada za przetwarzanie w czasie, co jest przydatne w telekomunikacji, zwłaszcza przy synchronizacji przesyłania danych. Cała struktura T-S-T pokazuje, że najpierw mamy przetwarzanie w przestrzeni, potem w czasie, a na końcu wracamy znów do przestrzeni. Tego typu rozwiązania są powszechnie wykorzystywane w inżynierii sygnałów i systemach przetwarzania obrazu. Ważne, żeby zrozumieć, jak sygnał zachowuje się w różnych wymiarach.
Odpowiedzi takie jak "Przestrzenno-czasowe T-S" czy "Przestrzenno-częstotliwościowe T-S-T" mają spore błędy, jeśli chodzi o zrozumienie schematu. Odpowiedź "Przestrzenno-czasowe T-S" pomija ważny element, czyli ten drugi blok T, który jest istotny do kolejnego przetwarzania sygnału w przestrzeni po działaniu bloku S. Taki układ T-S sugerowałby, że po analizie czasowej nie ma dalszego przetwarzania przestrzennego, co w praktyce mija się z celem. Z kolei "Przestrzenno-częstotliwościowe T-S-T" myli bloki, bo T w tej sytuacji nie operuje na częstotliwości, lecz na przestrzeni. To pokazuje, jak ważne jest właściwe zrozumienie tego, co się dzieje w przetwarzaniu sygnałów, bo mylenie wymiarów może prowadzić do złych wniosków. W inżynierii systemów musimy wiedzieć, jak różne bloki oddziałują na sygnał i jak są połączone, bo to wpływa na efektywność przetwarzania danych w rzeczywistych aplikacjach.
