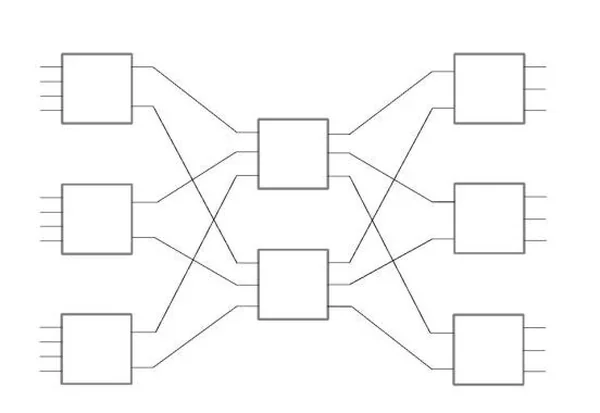

Które pole komutacyjne zostało przedstawione na rysunku?
A. Trzysekcyjne o 4 wejściach i 3 wyjściach.
B. Dwusekcyjne o 12 wejściach i 9 wyjściach.
C. Dwusekcyjne o 4 wejściach i 3 wyjściach.
D. Trzysekcyjne o 12 wejściach i 9 wyjściach.
Pytanie z egzaminu CKE, styczeń 2020 (arkusz E.16-SG-20.01).
Poprawna odpowiedź, dotycząca pola komutacyjnego składającego się z trzech sekcji, jest zgodna z przedstawionym rysunkiem. To pole komutacyjne, zbudowane z trzech sekcji, każda z nich składa się z bloków, umożliwia efektywne zarządzanie sygnałami. W pierwszej sekcji znajdują się bloki z 3 wejściami, co przy 4 blokach daje łącznie 12 wejść. W trzeciej sekcji każdy z bloków ma 3 wyjścia, co przy 3 blokach generuje łącznie 9 wyjść. Takie rozwiązanie jest często stosowane w rozkładzie sygnałów w systemach telekomunikacyjnych i automatyce, gdzie konieczne jest zarządzanie dużą ilością danych. Zastosowanie trzech sekcji w architekturze pola komutacyjnego pozwala na zwiększenie elastyczności i wydajności, co jest zgodne z najlepszymi praktykami w branży. Warto również zaznaczyć, że konstrukcja ta powinna spełniać normy dotyczące bezpieczeństwa i niezawodności, co jest kluczowe w nowoczesnych systemach elektronicznych.
Wybór błędnych odpowiedzi często wynika z nieprecyzyjnego rozumienia struktury pola komutacyjnego oraz jego funkcji. W przypadku opcji, która wskazuje na trzysekcyjne pole z 4 wejściami i 3 wyjściami, istnieje nieporozumienie dotyczące liczby bloków oraz ich konfiguracji. Przy 4 blokach i 4 wejściach w każdej sekcji, nie można osiągnąć 12 wejść, co jest kluczowym elementem w rozumieniu tego rysunku. Kolejna nieprawidłowa koncepcja odnosi się do dwusekcyjnego pola z 4 wejściami i 3 wyjściami, co nie odzwierciedla przedstawionej struktury. Dwusekcyjne pola są zazwyczaj używane w prostszych aplikacjach, gdzie złożoność zarządzania sygnałami jest znacznie niższa. Ponadto, błędne odpowiedzi mogą wynikać z braku zrozumienia, że każde pole komutacyjne powinno być optymalizowane pod kątem liczby wejść i wyjść, co wpływa na jego funkcjonalność i wydajność. Warto zwrócić uwagę na to, że właściwe projektowanie tych systemów wymaga analizy wymagań aplikacji i doboru odpowiedniej architektury, co jest kluczowe dla ich efektywności i niezawodności.
