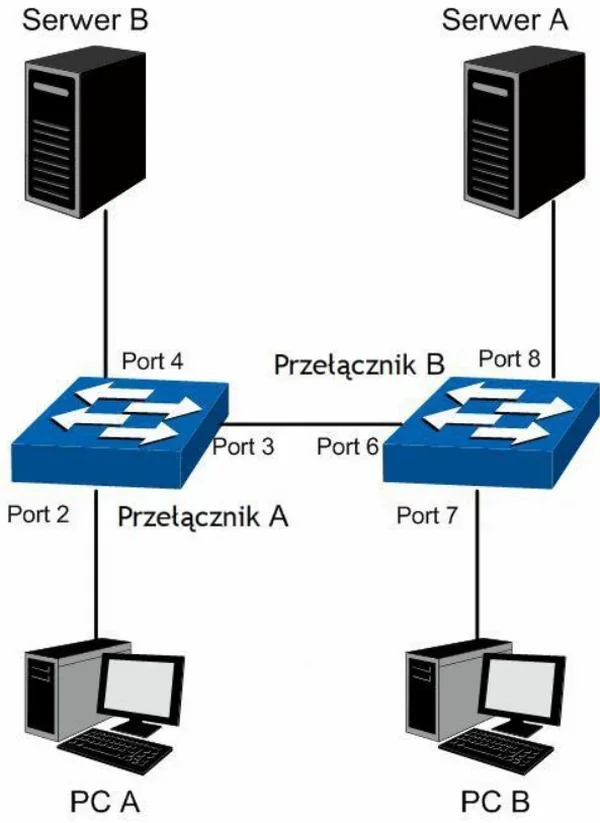

W sieci teleinformatycznej, której schemat przedstawiono na rysunku, utworzono dwa VLAN-y o identyfikatorach 10 i 20. Do VLAN-u 10 należą serwer A i PC A, a do VLAN-u 20 serwer B i PC B. Które porty przełączników muszą być skonfigurowane w trybie trunk, aby była możliwa wymiana danych pomiędzy VLAN o ID 10 i 20?
A. Porty 3 i 4
B. Porty 6 i 8
C. Porty 3 i 6
D. Porty 4 i 8
Pytanie z egzaminu CKE, styczeń 2021 (arkusz EE.10-SG-21.01).
Odpowiedź jest prawidłowa, ponieważ porty 3 i 6 muszą być skonfigurowane w trybie trunk, aby umożliwić komunikację między VLAN-ami 10 i 20. W architekturze sieci VLAN, porty trunkowe są odpowiedzialne za przesyłanie ruchu z różnych VLAN-ów przez jedną fizyczną łączność. W przypadku, gdy porty te nie są odpowiednio skonfigurowane, nie będzie możliwa wymiana danych pomiędzy urządzeniami należącymi do różnych VLAN-ów. W praktyce, najczęściej stosuje się protokół IEEE 802.1Q do oznaczania ramek Ethernetowych, co pozwala na identyfikację, z którego VLAN-u pochodzi dana ramka. W związku z tym, w sytuacjach, gdy konieczne jest połączenie różnych sieci VLAN, porty trunkowe są kluczowe. Warto również pamiętać, że podczas konfigurowania przełączników, dobrym zwyczajem jest regularne monitorowanie i audytowanie konfiguracji VLAN, aby upewnić się, że są one zgodne z najlepszymi praktykami, co pozwala na efektywne zarządzanie ruchem sieciowym.
Wybór innych portów nie umożliwia poprawnej komunikacji między VLAN-ami, co jest kluczowe w projektowaniu sieci. Konfiguracja portów 4 i 8 nie spełnia wymogów, ponieważ te porty nie łączą bezpośrednio przełączników A i B, co uniemożliwia przepływ ruchu między VLAN-ami 10 i 20. W przypadku wyboru portów 3 i 4, również występuje błąd myślowy dotyczący sposobu, w jaki porty trunkowe funkcjonują. Port 4, będąc portem access, nie jest w stanie przesyłać ruchu z wielu VLAN-ów. Natomiast porty 6 i 8 również nie są odpowiednie, ponieważ nie łączą one odpowiednich przełączników potrzebnych do wymiany danych między VLAN-ami. Często popełnianym błędem jest nieznajomość różnicy między portami access a trunk, co prowadzi do fałszywego przekonania, że każde połączenie portu może być użyte do komunikacji między VLAN-ami. Aby uniknąć takich nieporozumień, warto przeanalizować strukturę sieci, a także zastosowane protokoły komunikacyjne, co pomoże w prawidłowym zaplanowaniu i skonfigurowaniu sieci. Zrozumienie funkcjonowania portów trunkowych jest kluczowe dla efektywnego zarządzania VLAN-ami, a każda niewłaściwa konfiguracja może prowadzić do problemów z komunikacją i bezpieczeństwem sieci.
