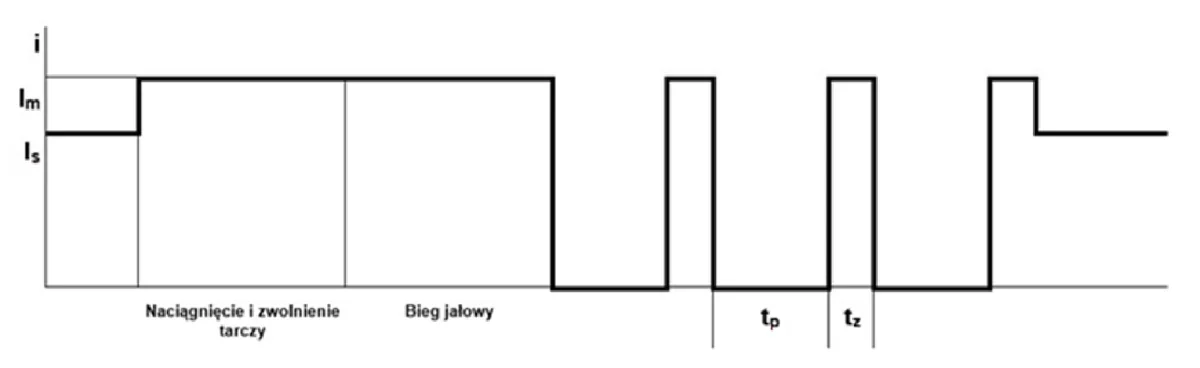

Wykres przedstawia przebieg prądu w obwodzie impulsowania w aparacie telefonicznym w przypadku wybierania cyfry
A. 1
B. 6
C. 9
D. 3
Pytanie z egzaminu CKE, czerwiec 2020 (arkusz E.15-SG-20.06).
Poprawna odpowiedź to 3, ponieważ wykres przedstawia przebieg prądu w obwodzie impulsowania w aparacie telefonicznym, gdzie liczba impulsów prądu odpowiada wybranej cyfrze na tarczy telefonu. W tym przypadku, trzy wyraźne impulsy prądu, przedstawione jako trzy pełne cykle wzrostu i spadku, jednoznacznie wskazują na cyfrę '3'. To zjawisko jest zgodne z zasadami działania telefonii analogowej, w której impulsowanie prądu odzwierciedla wybrane cyfry. W praktyce, zrozumienie tego procesu jest kluczowe dla projektowania i diagnostyki systemów telefonicznych. Standardy telekomunikacyjne, takie jak ITU-T E.164, podkreślają znaczenie precyzyjnego odwzorowania sygnałów w obwodach telefonicznych, co wpływa na jakość połączeń i ich niezawodność. Wiedza na temat wykresów prądowych jest praktyczna, gdyż umożliwia inżynierom rozwiązywanie problemów związanych z transmisją sygnałów oraz optymalizację obwodów dla lepszej efektywności działania systemów telekomunikacyjnych.
Wybór odpowiedzi innej niż 3 może wynikać z nieporozumienia dotyczącego interpretacji wykresu lub podstawowych zasad działania obwodów impulsowania w telefonach. Na przykład, odpowiedź 6 sugeruje, że na wykresie widoczne są dodatkowe impulsy, co nie znajduje potwierdzenia w rzeczywistości, ponieważ liczba pełnych cykli prądu odpowiada bezpośrednio wybranej cyfrze. Tego typu błędne interpretacje mogą prowadzić do założenia, że wykres jest bardziej skomplikowany, niż w rzeczywistości. Z kolei liczby 1 i 9 nie mają uzasadnienia w kontekście zaprezentowanej liczby impulsów, co może świadczyć o braku zrozumienia, jak impulsy prądu są generowane w odpowiedzi na wybór cyfry. W obwodach telefonicznych każdy cykl impulsu jest ściśle związany z daną cyfrą, a ich nadmiar lub niedobór może prowadzić do błędnych połączeń lub zakłóceń w transmisji. Warto zwrócić uwagę, że w systemach telefonicznych, zgodnie z dobrymi praktykami inżynieryjnymi, każdy impuls powinien być jednoznaczny i zgodny z przewidywaniami, co zapewnia poprawność działania całego systemu. Zrozumienie tych zasad jest kluczowe w nauce o telekomunikacji oraz w projektowaniu nowoczesnych systemów komunikacyjnych.
