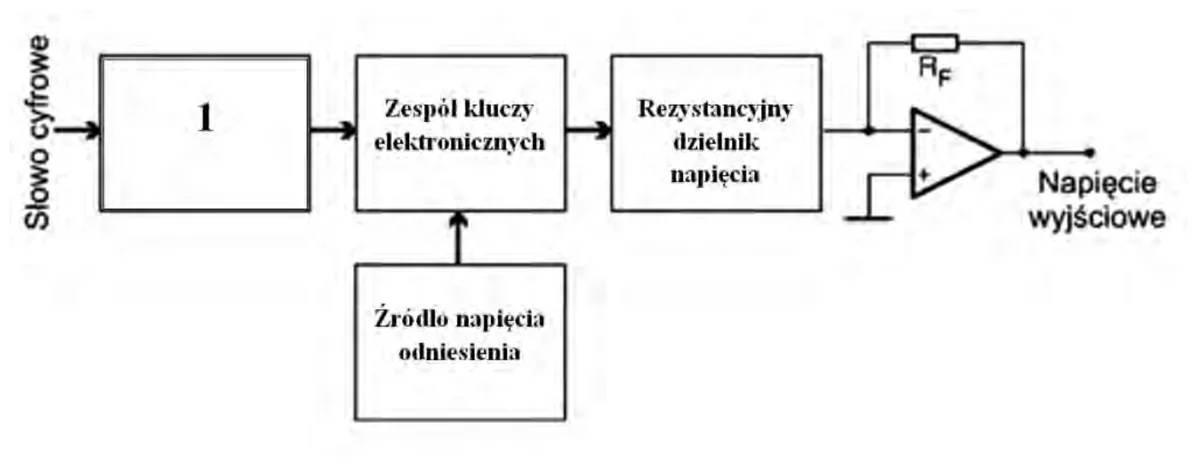

Na rysunku przedstawiono przetwornik C/A z rezystancyjnym dzielnikiem napięcia. Blok oznaczony symbolem 1 jest
A. analizatorem stanów logicznych.
B. wzmacniaczem sygnałów cyfrowych.
C. buforem cyfrowym.
D. multiplekserem.
Pytanie z egzaminu CKE, czerwiec 2015 (arkusz E.15-X-15.05).
Wiesz, ten blok oznaczony 1 w przetworniku C/A z dzielnikiem napięcia działa jak bufor cyfrowy. Jest to bardzo ważne dla całego układu. Bufor cyfrowy pomaga oddzielić układ cyfrowy od analogowego i to sprawia, że nie ma wpływu parametrów jednego na drugi. Dzięki temu sygnały cyfrowe mogą fajnie sterować kluczami elektronicznymi, co w efekcie pozwala na dokładniejsze przetwarzanie sygnałów analogowych. W praktyce używamy takich buforów w różnych aplikacjach, na przykład w konwerterach sygnałów, bo musimy mieć stabilne sygnały i jak najmniej zakłóceń. No i bufor też zwiększa siłę prądową, co jest mega ważne przy niskotemperaturowych aplikacjach, gdzie potrzebne są większe prądy, jak w systemach zasilania. W branży inżynieryjnej stosowanie buforów cyfrowych to naprawdę dobra praktyka, bo zapewnia niezawodność i dłuższą żywotność urządzeń.
Jak tak patrzę na inne odpowiedzi, to widzę, że sporo z nich nie za bardzo pasuje do tego, co robi przetwornik C/A. Wybór analizatora stanów logicznych to chyba nie do końca trafny ruch, bo jego zadaniem jest śledzenie i analizowanie sygnałów cyfrowych, a nie izolowanie układów. Z kolei wzmacniacz sygnałów cyfrowych ma na celu zwiększenie amplitudy sygnału cyfrowego, ale to nie jest to, co robi blok 1, bo on nie zmienia charakterystyki sygnału, tylko dostosowuje jego napięcie. A jeśli chodzi o multiplekser, to jego rolą jest przełączanie między różnymi źródłami sygnału, co również nie jest tym, co robi bufor cyfrowy, który przecież ma zapewnić stabilność sygnału. Często ludzie mylą izolację z przełączaniem sygnałów i to prowadzi do błędnych wniosków. Dobrze jest dokładnie zrozumieć rolę każdego komponentu, by dobrze zaprojektować układ elektroniczny, bo to jest kluczowe dla całego systemu. Współczesne standardy projektowe kładą na to duży nacisk, żeby uniknąć problemów później w projekcie.
