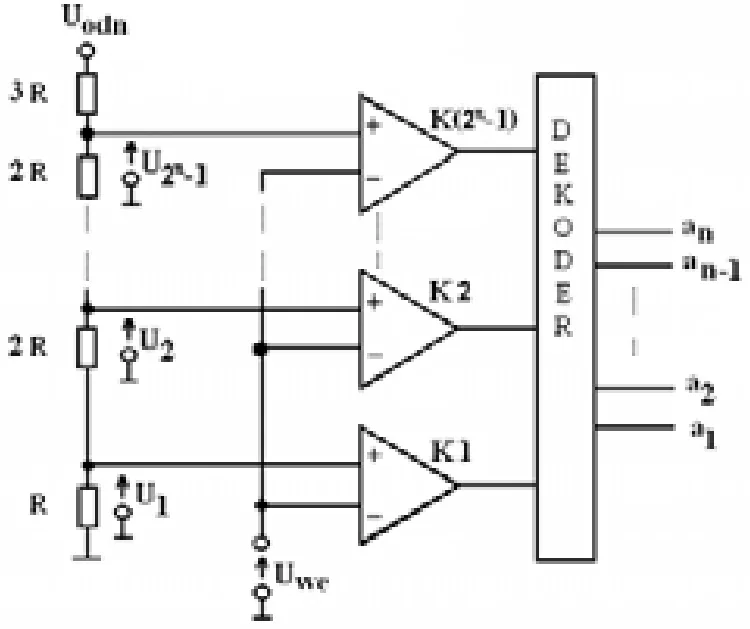

W przedstawionym przetworniku n-bitowym napięcie wejściowe jest jednocześnie porównywane z 2n-1 poziomami odniesienia przy użyciu 2n-1 komparatorów napięcia. Cyfrowe stany wyjściowe komparatorów, po odpowiednim zakodowaniu, dają cyfrową informację wyjściową w kodzie dwójkowym. Jest to przetwornik
A. bezpośredniego porównania.
B. kompensacyjny.
C. podwójnie całkujący.
D. kompensacyjno-wagowy.
Pytanie z egzaminu CKE, czerwiec 2014 (arkusz E.15-X-14.05).
Przetwornik bezpośredniego porównania to jeden z najprostszych i najczęściej stosowanych typów przetworników analogowo-cyfrowych. W jego konstrukcji napięcie wejściowe jest porównywane równocześnie z wieloma poziomami odniesienia, co pozwala na szybkie i dokładne uzyskanie wartości cyfrowej. Użycie 2^(n-1) komparatorów napięcia umożliwia jednoczesne porównanie napięcia wejściowego z poziomami odniesienia, co skraca czas konwersji w porównaniu do innych metod. Przykładowo, w zastosowaniach audio, gdzie wymagana jest wysoka jakość sygnału, przetworniki bezpośredniego porównania zapewniają niskie opóźnienia oraz dużą precyzję. W branży motoryzacyjnej, takie przetworniki są używane w systemach pomiaru poziomu paliwa, gdzie szybkość reakcji jest kluczowa dla bezpieczeństwa i efektywności pojazdu. Ponadto, zgodnie z normami i dobrymi praktykami, przetworniki te mają zastosowanie w układach wymagających dużej dokładności i minimalnych błędów pomiarowych.
W analizie typów przetworników analogowo-cyfrowych, niektóre z odpowiedzi mogą wprowadzać w błąd, prowadząc do nieporozumień w kontekście ich funkcji. Przetwornik kompensacyjny jest rozwiązaniem stosowanym do eliminacji błędów pomiarowych, jednak jego działanie opiera się na metodach kalibracji, które nie są związane z równoczesnym porównywaniem wielu poziomów odniesienia. Co więcej, przetwornik podwójnie całkujący charakteryzuje się zupełnie innym podejściem do konwersji sygnału, gdzie proces opiera się na całkowaniu sygnału analogowego, co wydłuża czas konwersji i nie odpowiada opisanym w pytaniu właściwościom. Natomiast przetwornik kompensacyjno-wagowy działa na zasadzie pomiaru różnicy napięć i choć może wydawać się zbliżony do przetwornika bezpośredniego, jego mechanizm opiera się na wagach i może być mniej efektywny w przypadku szybkich pomiarów. Typowe błędy myślowe, które prowadzą do wyboru niewłaściwej odpowiedzi, często wynikają z mylenia pojęć związanych z różnymi metodami konwersji. Kluczowe jest zrozumienie, że przetwornik bezpośredniego porównania wyróżnia się swoją prostotą i szybkością działania, co czyni go odpowiednim wyborem w wielu aplikacjach, w przeciwieństwie do bardziej złożonych i czasochłonnych rozwiązań.
