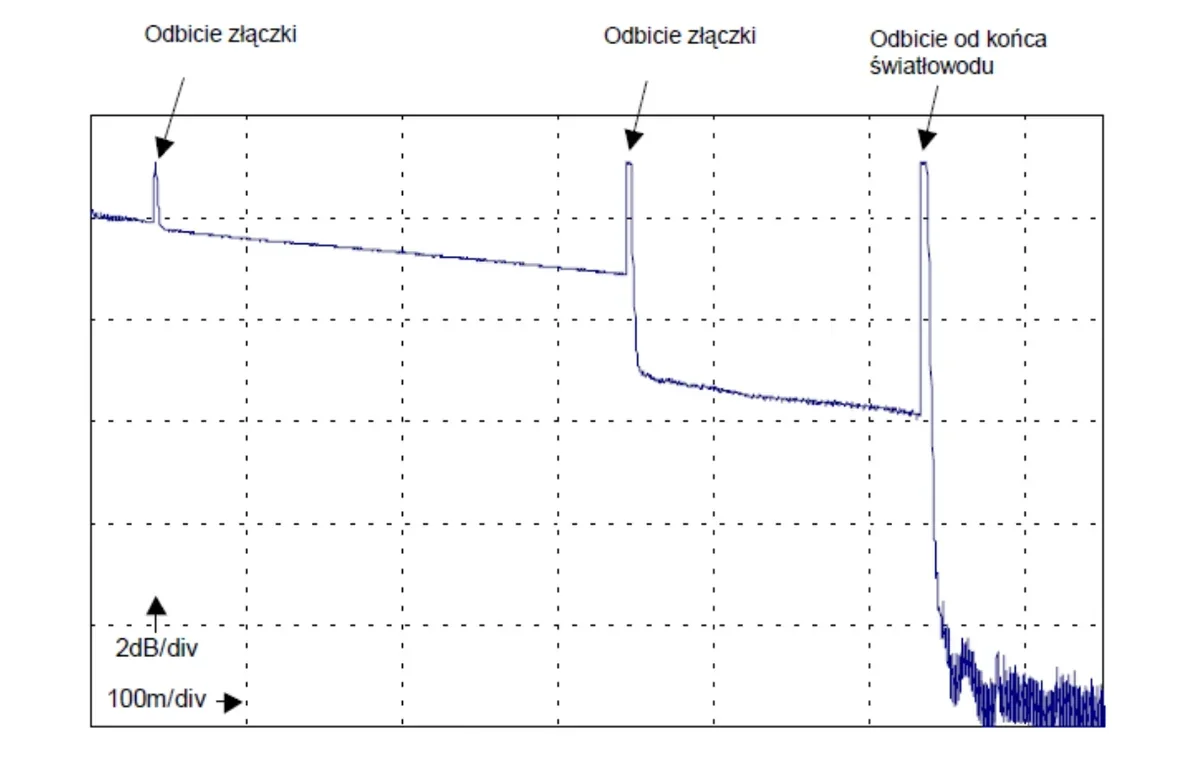

Z przedstawionego na rysunku reflektogramu wynika, że zmierzone reflektometrem OTDR tłumienie dwóch odcinków włókien światłowodowych wynosi
A. 5 dB
B. 4 dB
C. 2 dB
D. 1 dB
Pytanie z egzaminu CKE, czerwiec 2019 (arkusz E.16-X-19.06).
Reflektogram wskazuje na spadki sygnału, które są kluczowe w ocenie jakości włókien światłowodowych. W analizowanym przypadku, każda jednostka na osi pionowej odpowiada 2 dB. Na reflektogramie dostrzegamy dwa odcinki włókien, z których każdy wykazuje spadek o 2 dB. Sumując te wartości, otrzymujemy całkowite tłumienie wynoszące 4 dB. W praktyce, zrozumienie tych wartości jest niezbędne przy projektowaniu oraz eksploatacji sieci światłowodowych, gdzie ważne jest monitorowanie strat sygnału. Tłumienie na poziomie 4 dB jest akceptowalne w standardowych instalacjach, jednak warto podjąć działania prewencyjne, aby uniknąć dalszego pogorszenia jakości sygnału. Użycie reflektometrów OTDR jest zgodne z najlepszymi praktykami w branży telekomunikacyjnej i pozwala na bieżące monitorowanie stanu sieci, co jest kluczowe dla utrzymania wysokiej jakości usług.
Błędne odpowiedzi na to pytanie mogą wynikać z nieporozumień dotyczących interpretacji danych z reflektogramu. Na przykład, wybór 2 dB lub 1 dB może sugerować, że osoba odpowiadająca myliła się w ocenie jednostek pomiarowych. Warto zauważyć, że wartości te nie odnoszą się do całkowitego tłumienia dwóch odcinków, ale raczej do pojedynczych spadków, które w kontekście całej analizy są niewystarczające. Zrozumienie, że każda jednostka na osi pionowej odpowiada 2 dB, powinno prowadzić do precyzyjnego zsumowania spadków dla analizowanych odcinków. Często pojawiającym się błędem jest także nieuwzględnienie, że przy dwóch odcinkach należy zsumować ich odpowiednie tłumienia, co prowadzi do błędnych wniosków. Taka interpretacja może wynikać z niedostatecznego rozeznania w zasadach działania reflektometrów OTDR oraz ich znaczeniu w pomiarach sieci światłowodowych. Właściwe rozumienie tych procesów i ich zastosowań w praktyce jest kluczowe dla utrzymania wysokiej jakości i niezawodności systemów optycznych.
