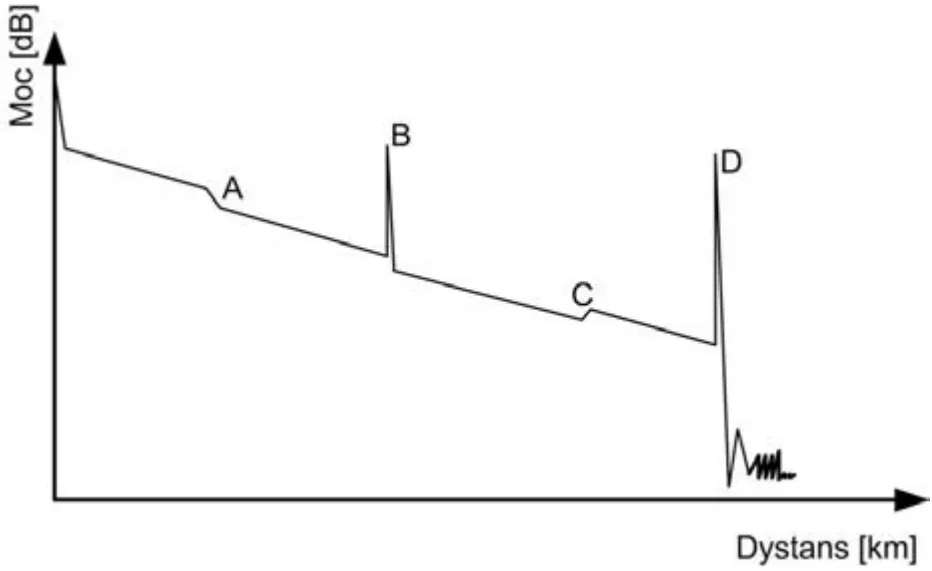

W wyniku przeprowadzonego pomiaru włókna światłowodowego uzyskano reflektogram, na którym zdarzenie A reprezentuje
A. zjawisko ducha.
B. strefę martwą.
C. odbicie Fresnela.
D. złącze spawane.
Pytanie z egzaminu CKE, czerwiec 2015 (arkusz E.16-X-15.05).
Złącze spawane jest techniką łączenia włókien światłowodowych, która zapewnia minimalne straty sygnału i wysoką jakość transmisji. Na reflektogramie zdarzenie A, charakteryzujące się nagłym spadkiem mocy, wskazuje na to, że w miejscu spawania dochodzi do momentalnej utraty sygnału. Po spawaniu, sygnał powraca do poziomu zbliżonego do pierwotnego, co jest potwierdzeniem skuteczności spawania. Technika ta jest szczególnie preferowana w instalacjach telekomunikacyjnych, gdzie niezawodność i jakość sygnału są kluczowe. W praktyce, spawanie włókien wykonuje się zgodnie z normami, takimi jak IEC 61300, które określają metody pomiaru i analizy reflektogramów. Dobre praktyki obejmują odpowiednie przygotowanie włókien i używanie wysokiej jakości sprzętu spawalniczego, co przyczynia się do osiągnięcia optymalnych wyników. Zrozumienie reflektogramów i umiejętność interpretacji zdarzeń, takich jak to w przypadku spawania, są niezbędne dla inżynierów zajmujących się sieciami światłowodowymi.
Rozważając inne dostępne odpowiedzi, można zauważyć, że każda z nich wydaje się atrakcyjna, ale nie odnosi się do rzeczywistych charakterystyk zdarzenia A. Strefa martwa to obszar, w którym nie rejestruje się żaden sygnał, co jest sprzeczne z charakterystyką zdarzenia A, gdzie widoczny jest spadek mocy, a następnie powrót do poprzednich wartości. Odbicie Fresnela, które występuje na zakończeniach włókien, jest spowodowane różnicą w impedancji optycznej między włóknem a powietrzem, co nie pasuje do opisanego przypadku, gdzie spawanie nie skutkuje odbiciem Fresnela w tradycyjnym sensie. Zjawisko ducha, polegające na pojawieniu się zakłóconego sygnału w postaci echo, jest mylone z efektem spawania, ale jest to zupełnie inny fenomen związany z wieloma odbiciami sygnału w systemie. Typowe błędy myślowe prowadzące do takich niepoprawnych wniosków często wynikają z mylenia podstawowych koncepcji optyki i zjawisk występujących w systemach światłowodowych. Zrozumienie tych różnic jest kluczowe dla analizy reflektogramów i skutecznego diagnozowania problemów w sieciach światłowodowych. Bez solidnej wiedzy na temat charakterystyki sygnałów i ich odzwierciedlenia w reflektogramach, łatwo jest wpaść w pułapki błędnych interpretacji.
