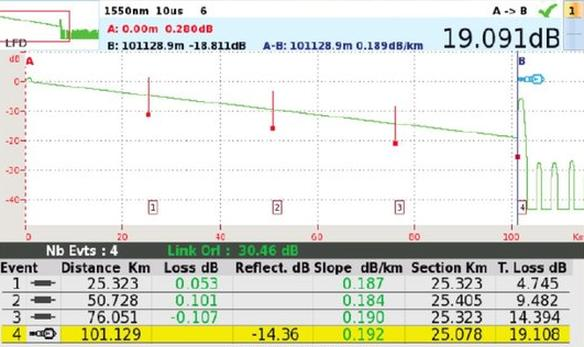

Reflektometrem OTDR dokonano pomiaru odcinka włókna światłowodowego, uzyskując na wyświetlaczu obraz jak na rysunku. Na podstawie tego pomiaru można stwierdzić, że tłumienie włókna na odcinku A-B wynosi
Poprawna odpowiedź 19,108 dB jest wynikiem bezpośredniego odczytu z tabeli wyników pomiarów reflektometrem OTDR, co jest kluczowe dla analizy jakości włókien światłowodowych. Tłumienie na odcinku A-B, podane w dB, jest istotnym wskaźnikiem efektywności przesyłania sygnału optycznego. Tłumienie na poziomie 19,108 dB może wskazywać na umiarkowane straty sygnału, które mogą być akceptowalne w kontekście specyfikacji systemu, jednakże warto monitorować to w kontekście norm branżowych, takich jak ITU-T G.652, które definiują maksymalne wartości tłumienia dla różnych typów włókien. W praktyce, wiedza o tłumieniu jest kluczowa przy projektowaniu systemów komunikacyjnych, ponieważ zbyt wysokie wartości mogą prowadzić do degradacji sygnału i w ostateczności do przerwania komunikacji. Dlatego regularne pomiary i analiza wyników pozwalają na wczesne wykrywanie problemów i podejmowanie działań naprawczych, takich jak wymiana uszkodzonych odcinków włókna czy poprawa jakości złączy. Kontrola tłumienia jest zatem fundamentalnym elementem zarządzania siecią i utrzymania jej niezawodności.
Błędne odpowiedzi mogą wynikać z nieporozumienia dotyczącego sposobu odczytu wyników pomiarów wykonanych reflektometrem OTDR. Wartości tłumienia, takie jak 9,482 dB, 14,394 dB czy 4,745 dB, są często mylone z innymi parametrami, jak na przykład straty w złączach lub innych segmentach sieci. Ponadto, niepoprawne odczyty mogą być wynikiem błędnej interpretacji danych z wykresu, gdzie różne krzywe mogą wskazywać na różne wartości strat. Często występującym błędem jest także ignorowanie kontekstu całej sieci, co może prowadzić do sytuacji, w której pomiar nie odzwierciedla rzeczywistych warunków panujących w sieci. Kluczowe jest, aby dobrze rozumieć, że tłumienie na odcinku A-B odnosi się do całkowitej straty sygnału przez dany fragment włókna, a nie pojedynczych segmentów. W praktyce, aby uzyskać dokładne wyniki, należy zwrócić szczególną uwagę na warunki pomiarowe, takie jak długość odcinka włókna oraz zastosowanie odpowiednich technik pomiarowych zgodnych z normami, jak np. IEC 61280-4-1. W związku z tym, kluczowe jest, aby przy analizie wyników pomiarów stosować się do najlepszych praktyk i mieć na uwadze pełen kontekst sytuacji, aby uniknąć błędnych wniosków.
