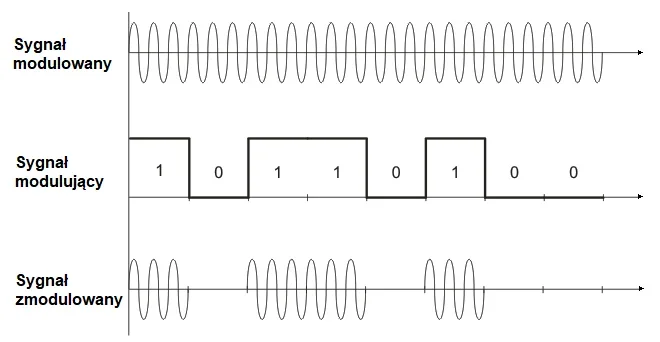

Jaki rodzaj modulacji został przedstawiony na przebiegu fali sygnału informacyjnego?
A. ASK (Amplitude Shift Keying).
B. FSK (Frequency Shift Keying).
C. PSK (Phase Shift Keying).
D. MSK (Minimum Shift Keying).
Pytanie z egzaminu CKE, czerwiec 2019 (arkusz E.15-X-19.06).
Odpowiedź ASK (Amplitude Shift Keying) jest poprawna, ponieważ w modulacji ASK informacja jest transmitowana poprzez zmiany amplitudy fali nośnej. Na przedstawionym przebiegu fali widzimy, że amplituda sygnału modulowanego zmienia się w odpowiedzi na wartość sygnału modulującego - dla wartości '1' amplituda jest wyższa, a dla wartości '0' - niższa. Taki sposób modulacji znajduje zastosowanie w różnych systemach telekomunikacyjnych, gdzie efektywność przesyłania danych jest kluczowa. Na przykład, ASK jest szeroko wykorzystywana w transmisji danych w systemach RFID oraz w komunikacji optycznej. Zgodnie z najlepszymi praktykami, aby w pełni wykorzystać potencjał ASK, istotne jest zapewnienie odpowiedniego poziomu sygnału, aby zminimalizować błędy w odczycie informacji. Warto również zauważyć, że ASK może być wrażliwa na zakłócenia, co należy brać pod uwagę podczas projektowania systemów, w których jest stosowana.
Wybranie odpowiedzi innej niż ASK może wynikać z niepełnego zrozumienia zasad modulacji i ich zastosowań. Na przykład, w przypadku MSK (Minimum Shift Keying) informacja jest kodowana poprzez zmiany częstotliwości sinusoidoidalnej, co sprawia, że sygnał ma stałą amplitudę. To oznacza, że amplituda fali nie zmienia się w sposób, jak przedstawiono na obrazie, co czyni tę odpowiedź nieodpowiednią. PSK (Phase Shift Keying) polega na modulacji fazy sygnału nośnego, a nie na zmianach amplitudy, co również jest sprzeczne z przedstawionym przebiegiem. W metodzie FSK (Frequency Shift Keying) informacja jest przesyłana poprzez zmiany częstotliwości sygnału nośnego, a nie jego amplitudy. Wybranie tych odpowiedzi może wskazywać na typowe błędy myślowe, takie jak mylenie różnych typów modulacji lub niewłaściwe przypisywanie definicji do konkretnego przebiegu sygnału. W praktyce, aby skutecznie posługiwać się różnymi metodami modulacji, ważne jest, aby zrozumieć ich specyfikę oraz kontekst, w którym są stosowane, a także ich zalety i wady. Ponadto, zrozumienie, jak różne metody modulacji wpływają na jakość transmisji i odporność na zakłócenia, jest kluczowe w inżynierii telekomunikacyjnej.
