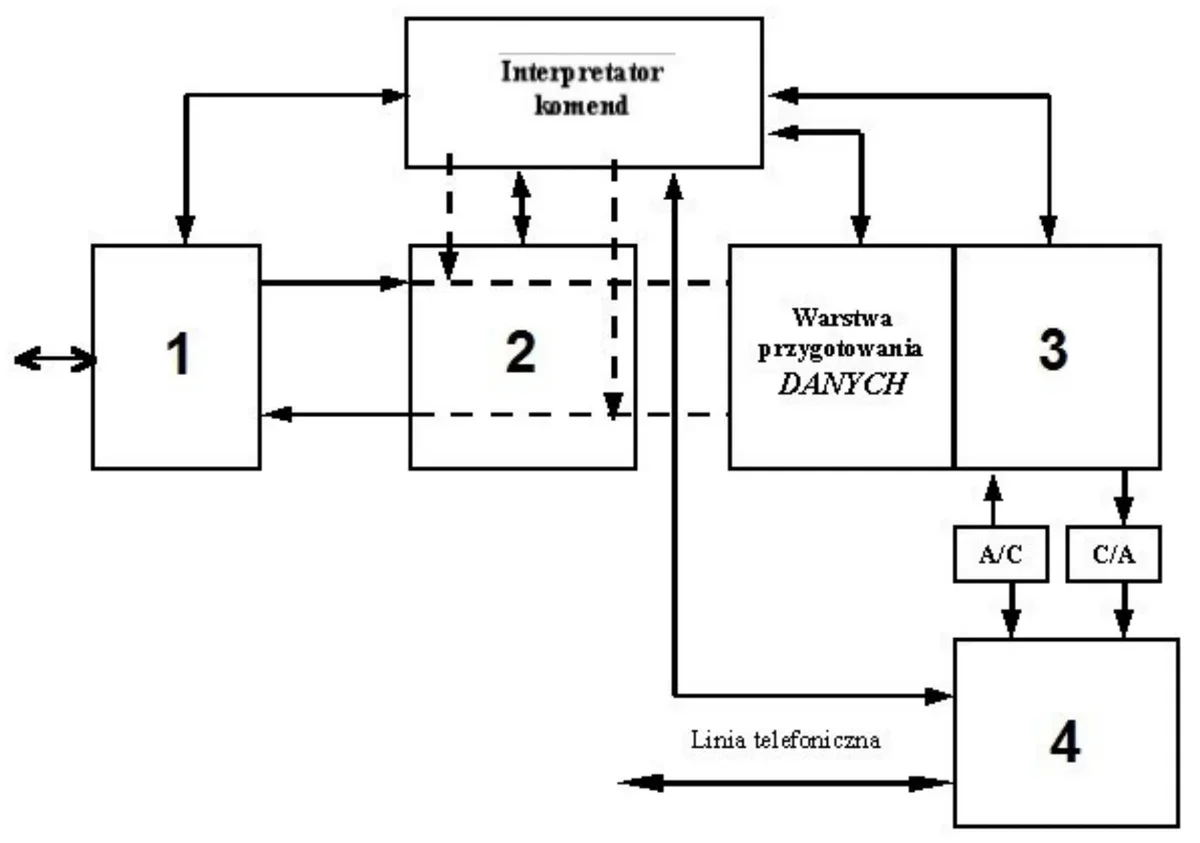

Układ sterujący na schemacie blokowym modemu oznaczono cyfrą
A. 4
B. 3
C. 2
D. 1
Pytanie z egzaminu CKE, styczeń 2019 (arkusz E.15-X-19.01).
Poprawność odpowiedzi 2 wynika z tego, że blok oznaczony cyfrą 2 na schemacie blokowym modemu to "Interpreter komend", który pełni kluczową rolę w zarządzaniu funkcjami modemu. Układ ten odpowiedzialny jest za interpretację komend przesyłanych przez użytkownika, a następnie za ich przetwarzanie, co pozwala modemowi na wykonywanie poleceń, takich jak nawiązywanie połączenia lub odrzucanie zapytań. W kontekście standardów branżowych, działanie interpreterów komend jest niezbędne w nowoczesnych urządzeniach telekomunikacyjnych, gdzie precyzyjne wykonanie instrukcji ma kluczowe znaczenie dla stabilności i wydajności systemu. Przykładem zastosowania tego typu układu może być jego obecność w routerach, gdzie interpretery komend umożliwiają konfigurację ustawień za pomocą interfejsu graficznego lub komend wiersza poleceń. Dzięki zastosowaniu odpowiednich protokołów komunikacyjnych, takich jak TCP/IP, modem jest w stanie skutecznie przesyłać i odbierać dane, co potwierdza znaczenie bloku oznaczonego cyfrą 2 w całym systemie.
Wybór odpowiedzi, która wskazuje na inny blok, może wskazywać na nieporozumienie dotyczące funkcji poszczególnych komponentów w schemacie blokowym modemu. Na przykład, blok oznaczony cyfrą 1 może być związany z innym aspektem działania modemu, takim jak konwersja sygnałów cyfrowych na analogowe, co jest funkcją przetwornika. Nie jest to jednak układ sterujący, który interpretuje i przetwarza komendy. Podobnie, odpowiedzi takie jak 3 czy 4 mogą odnosić się do bloków zajmujących się obróbką sygnałów, ale nie do zarządzania komendami. Typowym błędem myślowym jest założenie, że każdy blok w schemacie pełni rolę układu sterującego. W rzeczywistości, modemy mają złożoną architekturę, w której różne elementy współpracują, ale ich funkcje są wyraźnie zdefiniowane. Ważne jest, aby rozumieć, że blok odpowiedzialny za interpretację komend jest kluczowy dla operacyjności urządzenia, a pozostałe bloki wspierają go w realizacji zadań. Właściwe zrozumienie funkcji każdego elementu jest kluczowe dla efektywnego projektowania i debugowania urządzeń telekomunikacyjnych.
