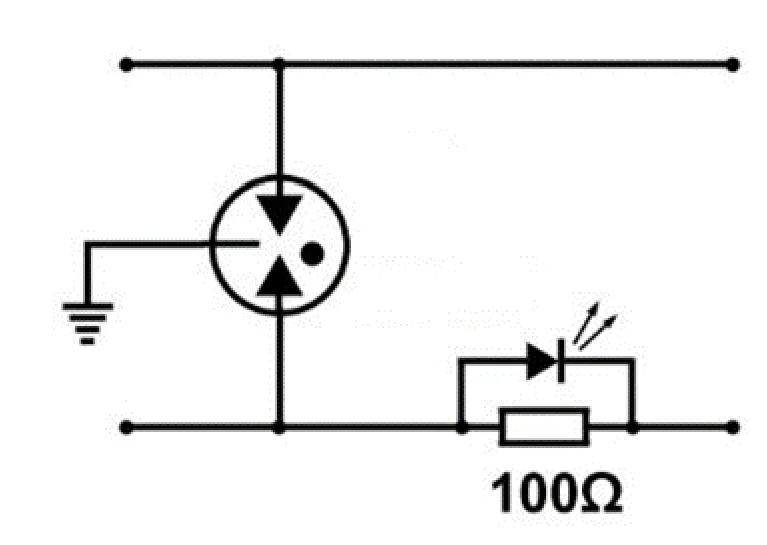

Na rysunku przedstawiono schemat filtra
A. przepięciowego.
B. przeciwzakłóceniowego.
C. DSL.
D. środkowoprzepustowego.
Pytanie z egzaminu CKE, czerwiec 2020 (arkusz E.15-SG-20.06).
Poprawna odpowiedź to "przepięciowego", ponieważ na schemacie filtra widać diodę Zenera, która jest kluczowym elementem w filtrach przepięciowych. Dioda Zenera działa na zasadzie przewodzenia prądu w kierunku zaporowym, gdy napięcie przekracza ustaloną wartość, co pozwala na ochronę układów elektronicznych przed szkodliwymi skutkami przepięć. Przepięcia mogą być spowodowane różnorodnymi zjawiskami, takimi jak wyładowania atmosferyczne czy nagłe zmiany obciążenia w sieci. Filtry przepięciowe, w tym te z diodą Zenera, są szeroko stosowane w różnych aplikacjach, takich jak zasilacze, systemy audio, a także w urządzeniach komputerowych, gdzie ochrona przed przepięciami jest kluczowa dla zapewnienia ciągłości działania. Zastosowanie diody Zenera w tych filtrach jest zgodne z najlepszymi praktykami inżynieryjnymi, które zalecają stosowanie odpowiednich komponentów do ochrony przed uszkodzeniami spowodowanymi przepięciami, aby zabezpieczyć delikatne urządzenia przed awarią.
Wybór odpowiedzi innej niż „przepięciowego” wskazuje na pewne nieporozumienia dotyczące funkcji i zastosowania różnych typów filtrów. Odpowiedzi takie jak "przeciwzakłóceniowego" czy "DSL" wskazują na zamieszanie pomiędzy filtrami o różnych właściwościach. Filtry przeciwzakłóceniowe są projektowane w celu eliminacji zakłóceń elektromagnetycznych, które mogą wpływać na jakość sygnału w systemach komunikacyjnych, ale nie mają one na celu ochrony przed przepięciami. Filtry DSL, z kolei, są stosowane w kontekście transmisji danych w sieciach szerokopasmowych i różnią się znacznie od filtrów przepięciowych. Ponadto, filtr przepięciowy jest kluczowym elementem w systemach, które muszą być chronione przed nagłymi skokami napięcia, a brak takiej ochrony może prowadzić do poważnych uszkodzeń urządzeń. Warto zrozumieć, że dioda Zenera, widoczna na schemacie, jest specyficznie zaprojektowana, aby działać w określonym zakresie napięć, przewodząc prąd tylko wtedy, gdy napięcie przekracza jej wartość progową. Dlatego ważne jest, aby dobrze zrozumieć różnice pomiędzy różnymi typami filtrów i ich zastosowaniem w praktyce, co jest kluczowe dla ochrony układów elektronicznych przed uszkodzeniami.
