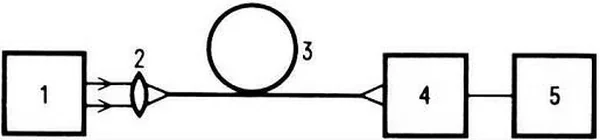

1 - źródło światła, 2- układ optyczny sprzężenia światła do światłowodu, 3 – światłowód mierzony, 4- fotodetektor, 5 – urządzenie pomiarowe Na rysunku została przedstawiona schematycznie metoda pomiaru
A. dyspersji chromatycznej światłowodu.
B. tłumienia światłowodu metodą rozproszenia wstecznego.
C. tłumienia światłowodu metodą transmisyjną.
D. wytrzymałości mechanicznej włókna optycznego.
Pytanie z egzaminu CKE, czerwiec 2022 (arkusz E.16-SG-22.06).
Twoja odpowiedź jest prawidłowa! Schemat przedstawia proces pomiaru tłumienia światłowodu metodą transmisyjną, co jest kluczowe w ocenie jakości połączeń optycznych. W praktyce, metoda ta polega na wysyłaniu sygnału świetlnego przez światłowód i pomiarze mocy sygnału na końcu włókna. Zastosowanie układu optycznego pozwala na dokładne sprzęganie światła do światłowodu, minimalizując straty na styku. Tłumienie, czyli zmniejszenie mocy sygnału, jest istotnym parametrem, który wpływa na efektywność systemów telekomunikacyjnych oraz na jakość transmisji danych. Standardy takie jak ITU-T G.650 i G.657 określają metody pomiaru tłumienia w światłowodach, które są szeroko stosowane w branży telekomunikacyjnej. Wiedza na temat tłumienia światłowodów jest kluczowa dla inżynierów zajmujących się projektowaniem i instalacją sieci optycznych, ponieważ pozwala na optymalizację systemów oraz ich długoterminową niezawodność.
Analizując przedstawione odpowiedzi, można zauważyć, że wiele z nich odnosi się do różnych aspektów działania światłowodów, ale nie odpowiada na pytanie dotyczące tłumienia metodą transmisyjną. Odpowiedzi sugerujące dyspersję chromatyczną oraz wytrzymałość mechaniczną włókna optycznego wskazują na nieporozumienia dotyczące podstawowych zasad działania światłowodów. Dyspersja chromatyczna, będąca wynikiem różnej prędkości rozprzestrzeniania się różnych długości fal w światłowodzie, ma wpływ na jakość sygnału, ale nie jest bezpośrednio związana z pomiarem tłumienia. Wytrzymałość mechaniczna włókna optycznego dotyczy jego zdolności do znoszenia obciążeń i naprężeń, co również nie ma bezpośredniego wpływu na metodę pomiaru tłumienia. W kontekście pomiarów optycznych, metoda rozproszenia wstecznego, chociaż użyteczna w diagnostyce, nie jest tym, o co pytano w kontekście ogólnej metody pomiaru tłumienia. Właściwe zrozumienie różnicy między tymi metodami jest kluczowe dla inżynierów pracujących z technologią światłowodową, ponieważ każda z nich ma swoje zastosowania i ograniczenia. W przypadku pomiaru tłumienia, kluczowe jest zrozumienie, że metoda transmisyjna oferuje bezpośrednie porównanie mocy sygnału, co czyni ją bardziej praktyczną dla wielu zastosowań przemysłowych.
