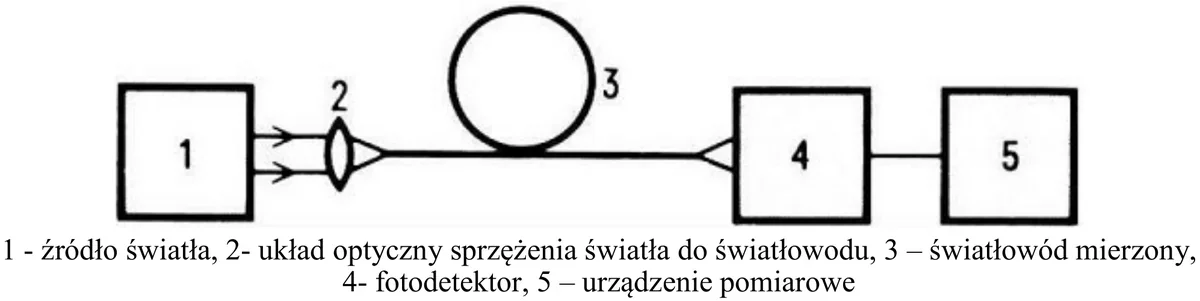

Na rysunku została przedstawiona schematycznie metoda pomiaru
A. tłumienia światłowodu metodą rozproszenia wstecznego.
B. wytrzymałości mechanicznej włókna optycznego.
C. dyspersji chromatycznej światłowodu.
D. tłumienia światłowodu metodą transmisyjną.
Pytanie z egzaminu CKE, czerwiec 2018 (arkusz E.16-X-18.06).
Poprawna odpowiedź, dotycząca tłumienia światłowodu metodą transmisyjną, jest zgodna z przedstawionym schematem. W tej metodzie światło emitowane przez źródło przechodzi przez układ optyczny, a następnie jest przesyłane przez światłowód. Tłumienie mierzone jest przez fotodetektor, który rejestruje ilość światła docierającego do końca włókna. Kluczowym aspektem tej metody jest to, że pomiar odbywa się w trybie transmisji, co oznacza, że oceniane są straty sygnału na całej długości włókna. Praktyczne zastosowanie tej metody jest niezwykle istotne w inżynierii telekomunikacyjnej, gdzie dokładne pomiary tłumienia są niezbędne do oceny jakości łączy światłowodowych. W branży telekomunikacyjnej, zgodnie z normami ITU-T G.652, pomiary tłumienia są przeprowadzane, aby zapewnić wysoką wydajność i niezawodność systemów przesyłowych. Oprócz tego, znajomość metod pomiaru tłumienia pozwala na optymalizację projektów sieci światłowodowych oraz diagnozowanie problemów w istniejących instalacjach.
Wybór innych odpowiedzi, takich jak tłumienie światłowodu metodą rozproszenia wstecznego lub dyspersji chromatycznej, wynika z nieporozumienia dotyczącego podstawowych zasad pomiaru w technologii światłowodowej. Metoda rozproszenia wstecznego skupia się na analizie światła, które zostaje odbite z włókna optycznego, co jest użyteczne w kontekście lokalizacji problemów w obrębie włókna, ale nie odnosi się bezpośrednio do pomiaru tłumienia w systemach transmisyjnych. Z kolei dyspersja chromatyczna związana jest z różnymi prędkościami propagacji różnych długości fal w tym samym włóknie, co wpływa na jakość sygnału, ale nie jest metodą pomiaru tłumienia. W przypadku wytrzymałości mechanicznej włókna optycznego, odpowiedź ta odnosi się do aspektów związanych z odpornością fizyczną włókien na uszkodzenia, a nie do charakterystyki optycznej czy pomiaru strat sygnału. Wybór błędnych odpowiedzi często wynika z nieprecyzyjnego zrozumienia zastosowania poszczególnych metod i ich kontekstu w procesie pomiarowym. Kluczowe jest zrozumienie, że każda z wymienionych metod ma swoje specyficzne zastosowania i nie można ich mylić z metodą transmisji, która jest jedną z podstawowych praktyk pomiarowych w telekomunikacji.
