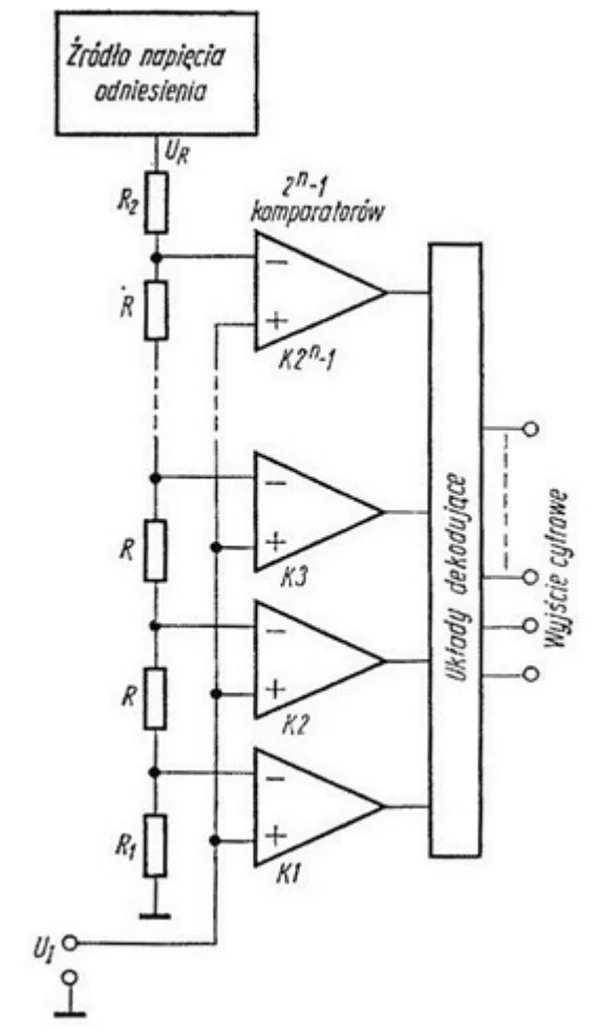

Na rysunku został przedstawiony schemat przetwornika A/C
A. z potrójnym całkowaniem.
B. szeregowego.
C. równoległego.
D. z kompensacją wagową.
Pytanie z egzaminu CKE, czerwiec 2020 (arkusz E.15-SG-20.06).
Schemat przedstawiony na rysunku ilustruje przetwornik A/C typu równoległego, znany również jako przetwornik flash. W tej architekturze wszystkie poziomy sygnału wejściowego są próbkowane równocześnie przez wiele komparatorów, co umożliwia szybkie przetwarzanie sygnału, kluczowe w zastosowaniach wymagających niskich opóźnień, takich jak w systemach audio czy telekomunikacyjnych. Przetworniki równoległe charakteryzują się wysoką prędkością konwersji, co wynika z jednoczesnego działania wielu komparatorów, podczas gdy inne typy przetworników, takie jak szeregowe, mogą wprowadzać istotne opóźnienia. Dodatkowo, przetworniki A/C równoległe znajdują zastosowanie w systemach wymagających dużej precyzji, takich jak instrumenty pomiarowe, kamery czy systemy radarowe. Praktycznie rzecz biorąc, w branży elektronicznej przetworniki tego typu są preferowane w aplikacjach, gdzie szybkość i precyzja są kluczowe, a ich projektowanie opiera się na standardach takich jak IEEE 754 dla reprezentacji liczb zmiennoprzecinkowych. Na koniec warto zaznaczyć, że przetworniki równoległe są odpowiednie do zastosowań z ograniczonymi warunkami przestrzennymi, dzięki ich kompaktowej konstrukcji.
Przetworniki A/C z kompensacją wagową, szeregowe oraz z potrójnym całkowaniem to alternatywne koncepcje, które nie odpowiadają na pytanie dotyczące schematu przedstawionego w rysunku. Przetwornik z kompensacją wagową wykorzystuje różne wagi do interpretacji sygnału wejściowego, co prowadzi do większej złożoności układu oraz dłuższego czasu konwersji w porównaniu do przetwornika równoległego. Szeregowe przetworniki A/C działają na zasadzie sekwencyjnego próbkowania, co oznacza, że sygnał wejściowy jest przetwarzany w kilku etapach, co nie tylko zwiększa czas konwersji, ale również zmniejsza dokładność w przypadku szybkich sygnałów zmieniających się w czasie. Z kolei przetworniki z potrójnym całkowaniem wykorzystują złożony proces, który wymaga dodatkowych obliczeń, co prowadzi do większych opóźnień oraz skomplikowanej architektury. Typowe błędy myślowe prowadzące do wyboru błędnych odpowiedzi często wynikają z mylenia charakterystyki działania różnych typów przetworników oraz z niepełnego zrozumienia ich zastosowań. Gdy użytkownicy koncentrują się na detalach technicznych, mogą zignorować kluczowe cechy, które decydują o szybkości i wydajności przetwarzania sygnałów. Warto zaznaczyć, że wybór odpowiedniego przetwornika A/C powinien być oparty na konkretnych wymaganiach aplikacji, uwzględniając zarówno prędkość, jak i precyzję, co jest fundamentalne w projektowaniu układów elektronicznych zgodnych z aktualnymi standardami branżowymi.
