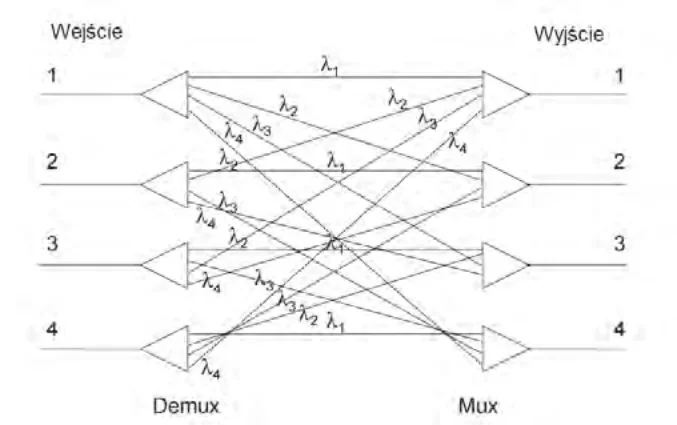

Rysunek przedstawia strukturę sieci optycznej
A. pasywnego rutera.
B. aktywnego przełącznika.
C. pasywnego przełącznika.
D. pasywnej gwiazdy.
Pytanie z egzaminu CKE, październik 2016 (arkusz E.16-X-16.08).
Prawidłowa odpowiedź to "pasywny ruter", ponieważ na rysunku przedstawiono urządzenie zdolne do rozdzielania sygnałów optycznych bez zasilania elektrycznego. Pasywne rutery, znane również jako splittery optyczne, są fundamentalnymi komponentami w sieciach światłowodowych, gdzie rozdzielają jeden sygnał optyczny na wiele kierunków. Umożliwiają one efektywne zarządzanie siecią, co jest kluczowe w zastosowaniach takich jak telekomunikacja, systemy monitoringu oraz w sieciach dostępu szerokopasmowego. W praktyce, pasywne rutery znajdują zastosowanie w systemach PON (Passive Optical Networks), które są szeroko stosowane w dostępie do Internetu w technologii FTTH (Fiber To The Home). Dobrą praktyką w projektowaniu takich systemów jest zapewnienie optymalnej równowagi w rozdzielaniu sygnału, aby minimalizować straty i zapewnić wysoką jakość usługi dla wszystkich użytkowników.
Wybór innych opcji, jak "pasywny przełącznik", "pasywna gwiazda" czy "aktywny przełącznik", odzwierciedla szereg nieporozumień dotyczących funkcji i klasyfikacji urządzeń w sieciach optycznych. Pasywny przełącznik, choć może wydawać się odpowiedni, w rzeczywistości odnosi się do urządzeń, które nie mają zasilania, ale ich funkcjonalność nie obejmuje rozdzielania sygnałów optycznych w taki sposób, jak robi to pasywny ruter. Pasywna gwiazda, z kolei, to termin stosowany w kontekście architektury sieci, ale również nie odnosi się bezpośrednio do zadań rozdzielania sygnału w sposób charakterystyczny dla splitterów optycznych. Aktywne przełączniki wymagają zasilania i są używane do zarządzania sygnałami w sieciach Ethernet, co jest sprzeczne z opisanym na rysunku mechanizmem pasywnego rozdzielania sygnałów optycznych. Zrozumienie tych różnic jest kluczowe, aby prawidłowo klasyfikować urządzenia w sieciach optycznych oraz ich funkcje. Często błędne odpowiedzi są wynikiem mylenia pojęć związanych z pasywnymi i aktywnymi elementami sieciowymi, co może prowadzić do nieefektywnego projektowania oraz implementacji systemów transmisyjnych.
