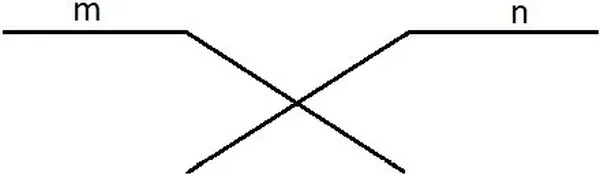

Symbol przedstawiony na rysunku oznacza
A. pole komutacyjne.
B. zasilacz sieciowy.
C. filtr dolnoprzepustowy.
D. gniazdko telefoniczne.
Pytanie z egzaminu CKE, styczeń 2020 (arkusz E.15-SG-20.01).
Pole komutacyjne, przedstawione na rysunku, jest kluczowym elementem w systemach telekomunikacyjnych oraz sieciach komputerowych. Symbol ten oznacza punkt, w którym linie sygnałowe krzyżują się, ale nie tworzą fizycznego połączenia. Takie rozwiązanie jest istotne, ponieważ pozwala na efektywne zarządzanie złożonymi konfiguracjami sieciowymi bez potrzeby bezpośredniego łączenia wszystkich urządzeń. W praktyce, pola komutacyjne są często stosowane w centralach telefonicznych oraz w systemach rozdzielających sygnały w sieciach optycznych. Zgodnie z normami IEC 60617, które regulują symbole wykorzystywane w schematach elektronicznych, pole komutacyjne jest oznaczane w sposób uniwersalny, co ułatwia jego identyfikację i zrozumienie. Dzięki temu specjaliści mogą łatwo interpretować schematy, co jest niezbędne w procesie projektowania i naprawy systemów komunikacyjnych.
Odpowiedzi gniazdko telefoniczne, zasilacz sieciowy oraz filtr dolnoprzepustowy są koncepcyjnie błędne w kontekście przedstawionego symbolu. Gniazdko telefoniczne jest urządzeniem, które służy do podłączania telefonu do sieci telekomunikacyjnej, a jego symbol w schematach zazwyczaj zawiera oznaczenia, które wyraźnie wskazują na fizyczne połączenie. Zasilacz sieciowy to urządzenie, które przekształca napięcie sieci energetycznej na poziom odpowiedni do zasilania urządzeń elektronicznych. Jego symbol różni się od pola komutacyjnego, ponieważ wskazuje na źródło energii oraz kierunek przepływu prądu. Z kolei filtr dolnoprzepustowy jest elementem elektronicznym, który przepuszcza sygnały o częstotliwościach poniżej określonego poziomu, blokując wyższe częstotliwości. Symbol filtru dolnoprzepustowego często zawiera elementy sugerujące jego funkcję w obwodzie. Typowe błędy myślowe związane z tymi odpowiedziami mogą wynikać z niepełnego zrozumienia terminologii i symboliki stosowanej w elektronice oraz telekomunikacji. Niezrozumienie różnic między fizycznym połączeniem a sygnałem logicznym prowadzi do mylnych wniosków i wyboru niewłaściwych odpowiedzi.
